今日はAD-MAXにフロントスピーカーを着けていました！DMM.makeで3Dプリントしたスピーカーブラケットは今回は2週間も掛からずに来たんですが、まぁ週末になるまで取付けは出来ませんわな。ということで今日です！(昨日は雨だったので…)



送られてきた右側スピーカーブラケット


JBLのスピーカーを装着します

イイ感じです

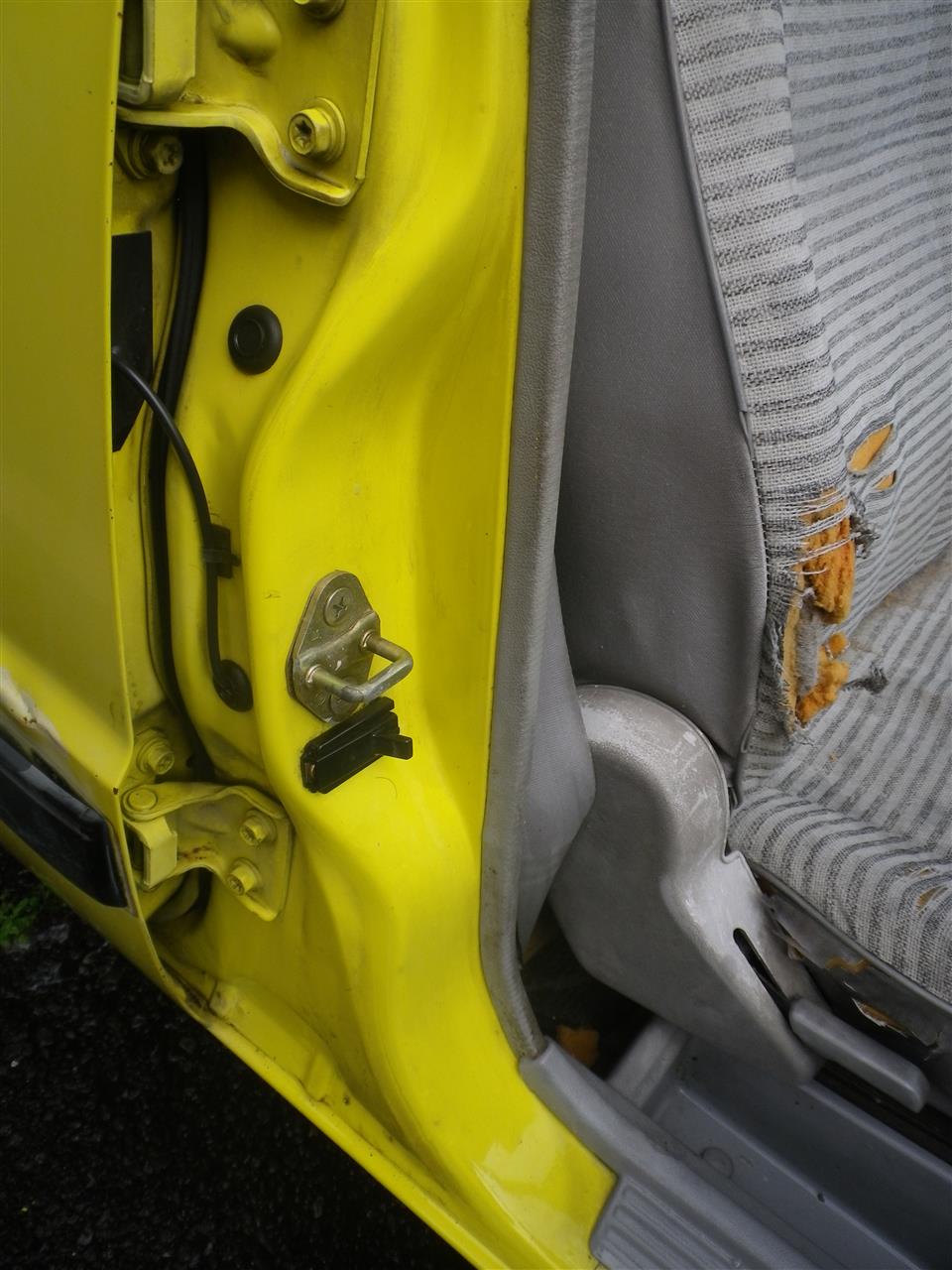

AD-MAXの所に行き運転席側ドアを開けます

もともと着いてたスピーカーが付いています

そのスピーカーを外しブラケット込みでJBLのスピーカーを着けます

ネジ止め位置は完璧だったのですが、スピーカー裏のマグネットが思いの外大きくドアとやや干渉してしまいました。スピーカーブラケットの底面はスピーカー用の座面から少し浮いてしまっています。まぁでも音出しには問題ないのでこれでOKとしましょう

右のスピーカーは良いとして次は左側です
ドアトリムを外してスピーカーの結線を見ます

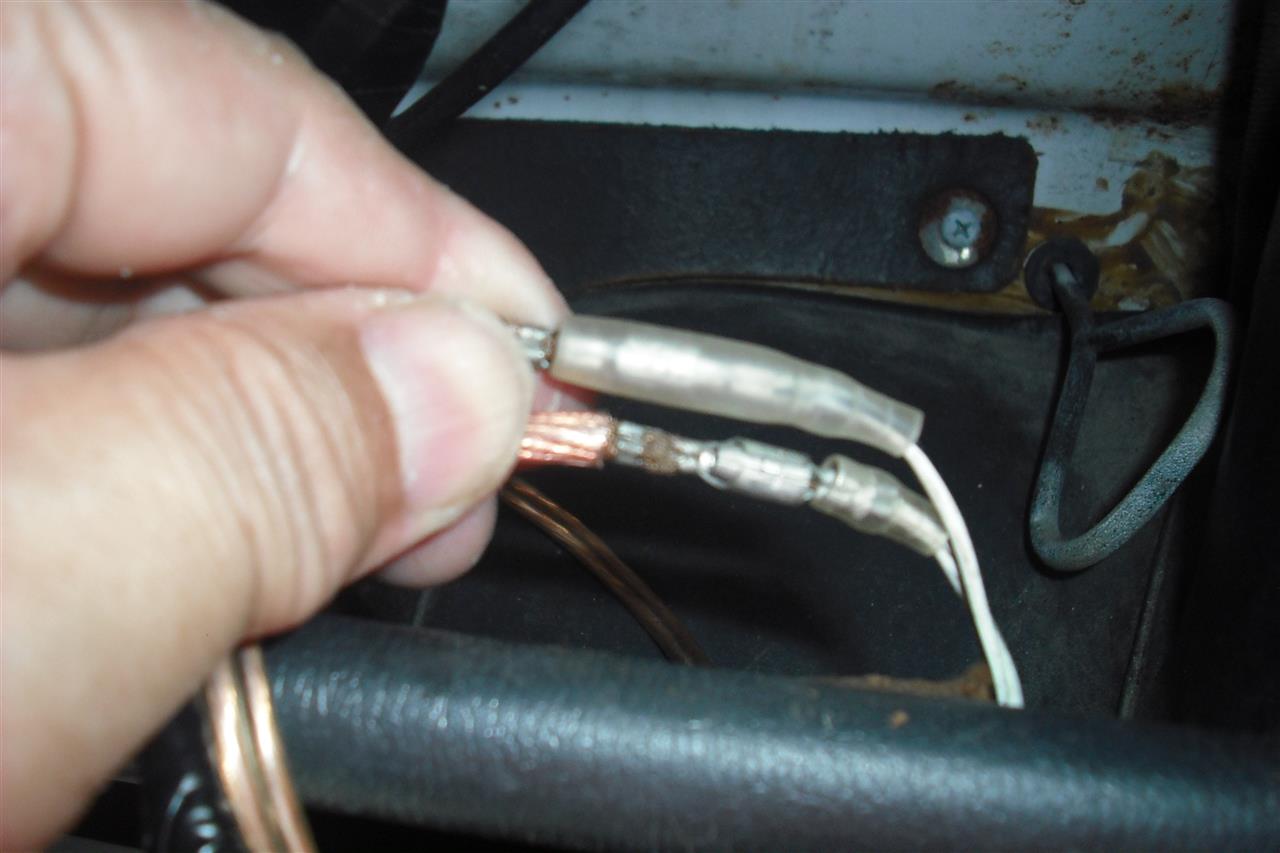

手で縒って繋げてるだけでした(右側もそうでした)
ほぐして外してギボシ端子にしてやりました(写真撮り忘れた…)

後は次に作る左側のスピーカーブラケット用に 右側で取ったネジ止め位置を反転するだけで良いか確認です。右側用の穴位置確認ジグを反転して左側に着けます

ピッタリ着きました！
これで左側用ブラケットは右のを反転すれば大丈夫とわかりました
ただ右のが\8,203だったのでもうちょっと肉を削ってなんとか\8,000以内に収まるようにしたいと思います。ちゃんと両方がJBLのスピーカーになるのは9月中旬かな？

今日エアコンの無いマイティボーイに夏対策を実施しました！
エアコンの無いクルマへの夏対策と言えばAD-MAXと同じビーズシートカバーです‼ AD-MAXのリヤスピーカーを探して台所をまさぐってたらもう1個ビーズシートカバーが出てきました！これはアレですね、EXAに乗っていた時にT-TOPにもビーズシートカバー着けたその増設分ですね。今までその存在を忘れていましたw
ということでこのビーズシートカバーをマイティボーイに着けたいと思います

現状こんな感じでした



ビーズシートカバーを装着するのでヘッドレストを外します


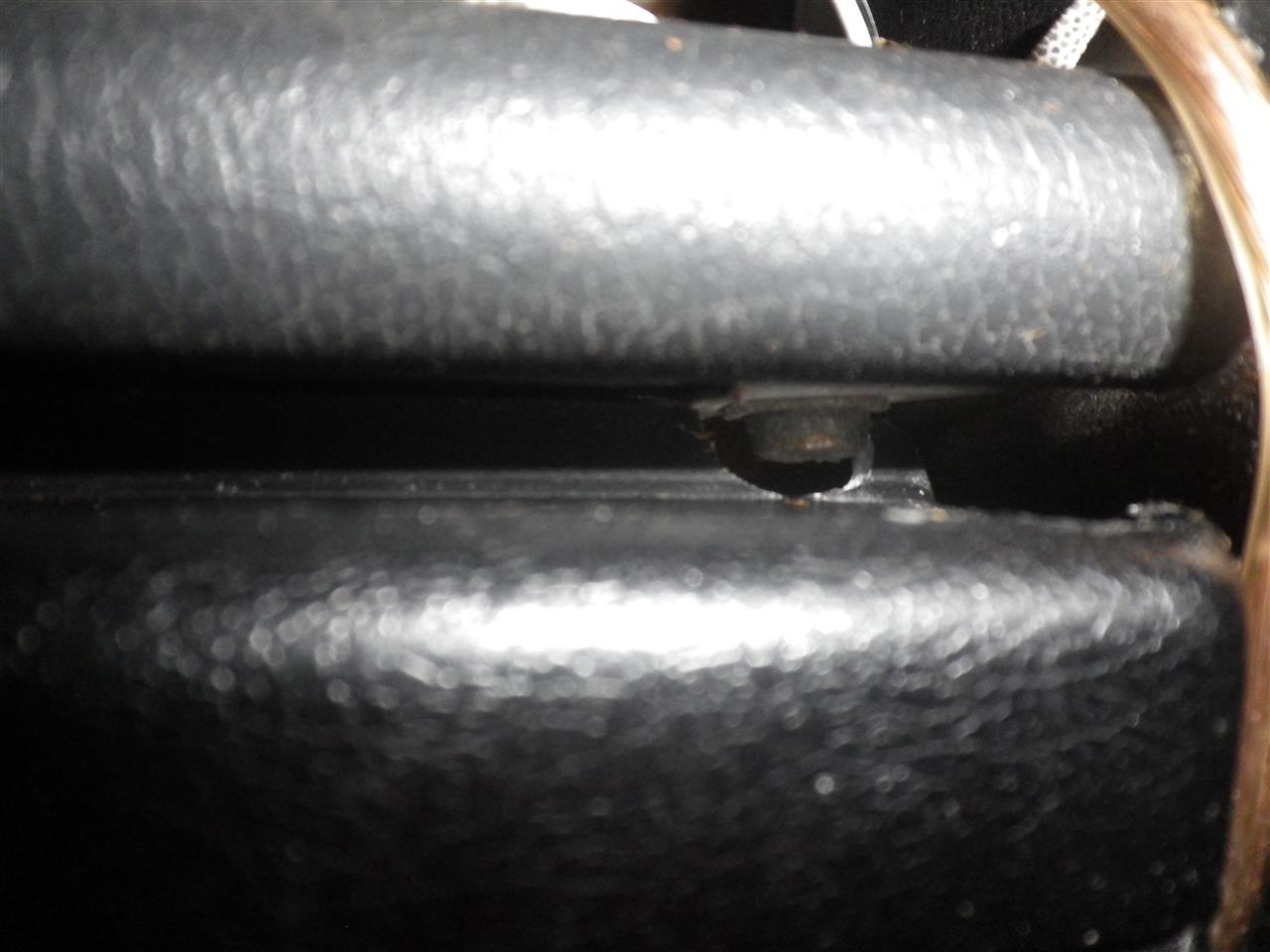

アレ？ヘッドレストが外れんぞ！
あれこれやってみましたがどうしても外れません(これもコストダウンの弊害？)

ということで仕方なくヘッドレストの上からビーズシートカバーを掛けました


丈はなんとか足りるようなのでこの夏はコレで行きます！
ずり落ちないように後で針金で固定しとこう

今日は昨日の続きでフロントスピーカーブラケットの3DCADの作図を行っていました







でも先ずは昨日取った穴位置が間違ってないかCAD作図前に確かめます
ペラペラな紙でなくダンボールに穴位置を反転します


これを切り取って実際のクルマのドアに当てます


元のスピーカーを留めていた2本のタッピングからこれはM6タッピングだ！と判断し
ホームセンターにて購入、ダンボールのテンプレートを4ヶ所で留めました
幸い穴位置に大きなズレは無くこの位置で問題ないことが確認出来ました‼

ということでCAD作図開始です
JBLのスピーカーと昨日AD-MAXから外したスピーカーを観察して3時間ぐらいかな？で作図出来ました




これをSTLという形式に変換してDMM.makeにアップしてデータチェックです
簡単な形状なんでチェックは一発でOKでした




と思ったら価格がなんと\9,293！
作りながらこの大きさなら一番安い素材で\6,000～\8,000ぐらいかな～と思っていたので思いのほか高い！これはなんとかして安くしなければ！で、価格は何で決まっているかというと素材の使用量からなので安くするには可能な限り体積を減らせばいい
ということで肉厚を3mmから2.5mmに減らしたり角部にC面を取ったり斜面を階段状に削ったりして体積を減らしました(上の緑色のモデルは軽量化後のものです)


その結果、



さっきより\1,090安くなりました！
最初の予想の上限\8,000に近づいたのでこれでいいでしょう
ということでこれでDMM.makeに発注しました。ヴィヴィオの時計枠なんかだと発注してから手元に来るまでにだいたい2週間掛かりました。その間またステレオで音楽を聴けるよう 明日もと着いてたクラリオンのスピーカーを着けな直しとこう

お盆の長期休暇を利用してAD-MAXのフロントスピーカーの交換とリヤスピーカー増設の下準備をします






先ずはフロントスピーカー運転席側から
ドアトリムを外します


次にスピーカーを外します
外したスピーカーを観察
表側


裏側


手持ちのJBLのスピーカーに交換するわけですが、この外したスピーカーのブラケットがそのまま使えないかな～？と思ってスピーカーからブラケットを外そうと思ったら、ん？外れない
なんでかな～？と思ってよく見たら、ブラケットだと思っていたのはブラケットを兼ねたスピーカーの骨格でスピーカーコーンと一体化されているのでした！スピーカーの磁石の所にクラリオンとか書いてあるからてっきり社外品だと思っていたら、クラリオンに発注した日産の純正パーツですねコレ。でもAD-MAX用ではないみたいでスピーカーの固定用の穴が3つあるのに2ヶ所でしか留まってませんでした。それで固定用の穴で言うとスピーカーの位置が固定用の穴の配置されてる平面よりだいぶ上に浮かせてあります。さらに言うとスピーカー側の固定穴は3ヶ所なのにドア側の穴は4ヶ所あります。わたしは最初スピーカーが合わなかったらベニヤ板でブラケット作って合わせようと思っていたのですが、これだけスピーカーが浮かされて配置されてるとベニヤじゃ厚み稼ぐのがメンドクサイなぁ…となります

となるとこれはまたDMM.makeで3Dプリントか？
ということでとりあえずドア側の座面穴の位置取りをしました

ペラペラな紙で3次元空間上で位置取りしたんで正確な位置が取れているか非常に怪しい。後でダンボールに書き写して穴位置合ってるか確かめよう。それが終わったら3Dモデリング開始だ！連休中にモデル化出来るかな？

AD-MAXの整備手帳を更新しました！
今回はルームランプの交換です。いまパンダ30には乗れないため、平日はAD-MAXに乗って週末はマイティボーイに乗るという生活をしています
で、マイティボーイのルームランプがLED球に替えられている為かAD-MAXのルームランプが非常に暗く感じるのです。でもAD-MAXの電球もLED球に替えられてはいます。ただ非常にサイズが小さいようです。ということで以前使ったことのある大きいLED球に替えます！

楽天市場にてLED球を購入、全部楽天ポイントで払って実質タダで買いました！

いちばん球数の多い48発の物を買いました

いま着いているものを確認します


LED球を外します

黄色いLED面にある黒っぽいアザみたいのの数からすると多分このLED球は12発、
ということは今回買ったLED球は4倍明るいということになります

早速交換して大型LED球の点灯確認！

フラッシュ焚いて写真撮ってもLEDが光ってるのがわかるぐらい明るくなりました
で、今日実際に夜の場面でのLEDの明るさを確認できました
期待した通りの明るさになりました！
これでまたひとつAD-MAXが快適になったぞ‼
