このところ体調を崩して酷い目に遭っていたsimaumaです、こんばんわ。
世間ではインフルエンザなんかも流行っていて、気が抜けませんね。
そうこうしているウチに、そろそろ花粉？？？
ＰＭ２．５も年々酷くなるし、もう毎日が戦いです。（＾＾；

さて、製作途中のスライド窓用換気扇ですが
日曜日に部品を買いに、近所のＰＣパーツ屋に出掛けました。
しかし田舎にあるお店には希望のものの在庫が無く・・・
以前から自分用に「周りと違う個性のあるもの」が欲しいと思っていた
カイシャＰＣで使うキーボードを買って来ました！

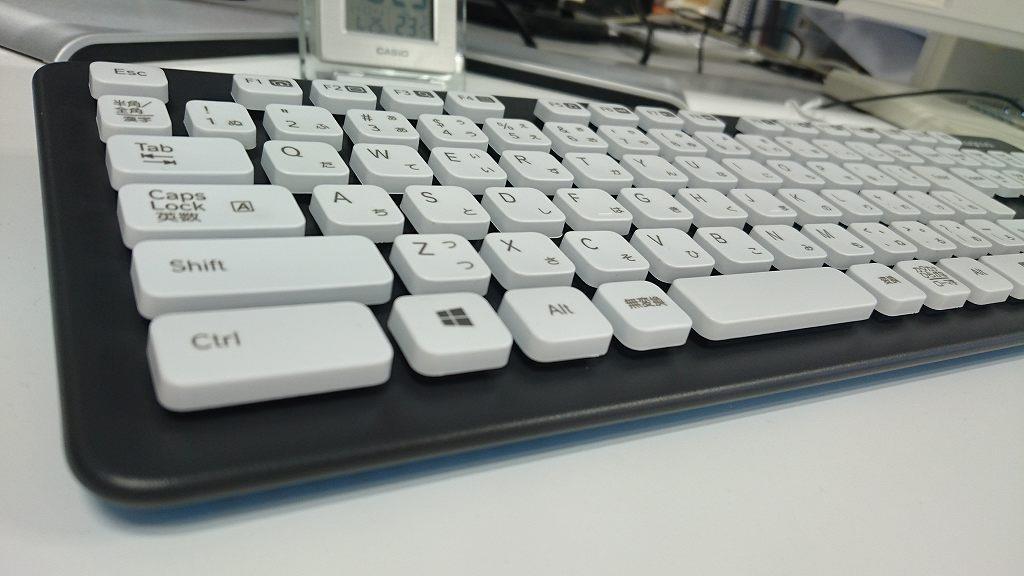

デザイン重視な、キーが飛び出てるキーボード！（笑）
機能よりもデザイン重視で、打ちにくいだろうと覚悟を決めて買いましたが
これが割と打ちやすく、シゴトでも充分使えます。(^_^)
しかも！！



クリーニングはカンタン、丸洗いときたもんだ。（笑）
年末の大掃除の時には洗ってキレイにしたいと思います！



で、本題の部品はというと。
ポイントが溜まっていることを思い出し、ヨド●シのサイトで検索。
希望の物があったので、２種類を２個ずつ注文しました。
で、届いたら包みが３個・・・？？？
２個ずつ入った包みが２個なら判りますが・・・



開けてみたら、なんとも効率の悪い配送だこと。
品物代は全額ポイント交換、配送料無料・・・
ヨ●バシ、これで儲かってるのか？？？（＾＾；

　

買ったものは上の２つ。

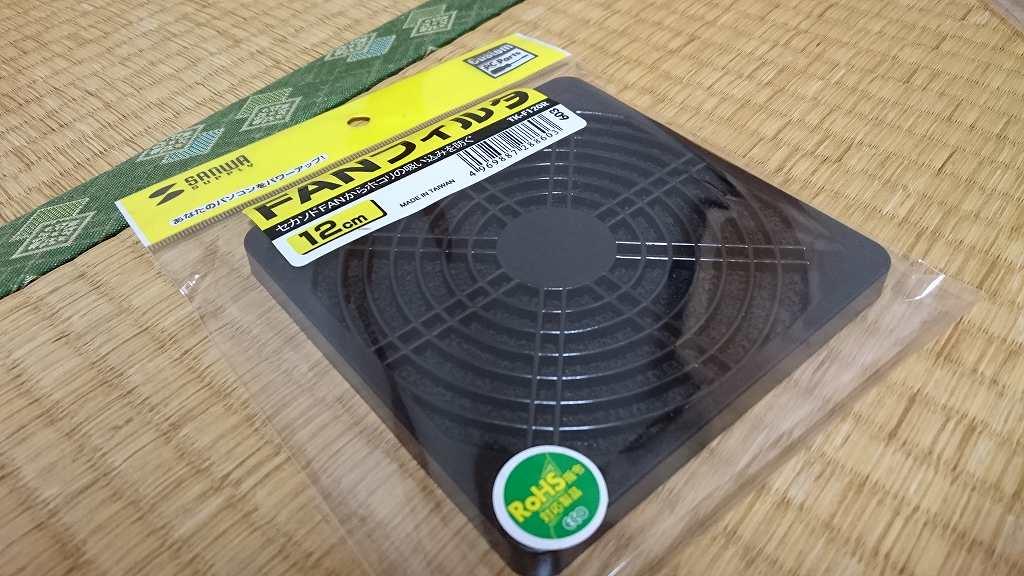

ファンガードとファンフィルターで、どちらも自作ＰＣ用の部品です。
ファンガードは銀色のものしか無いのかと思っていましたが
黒いものがあったので黒にしました。

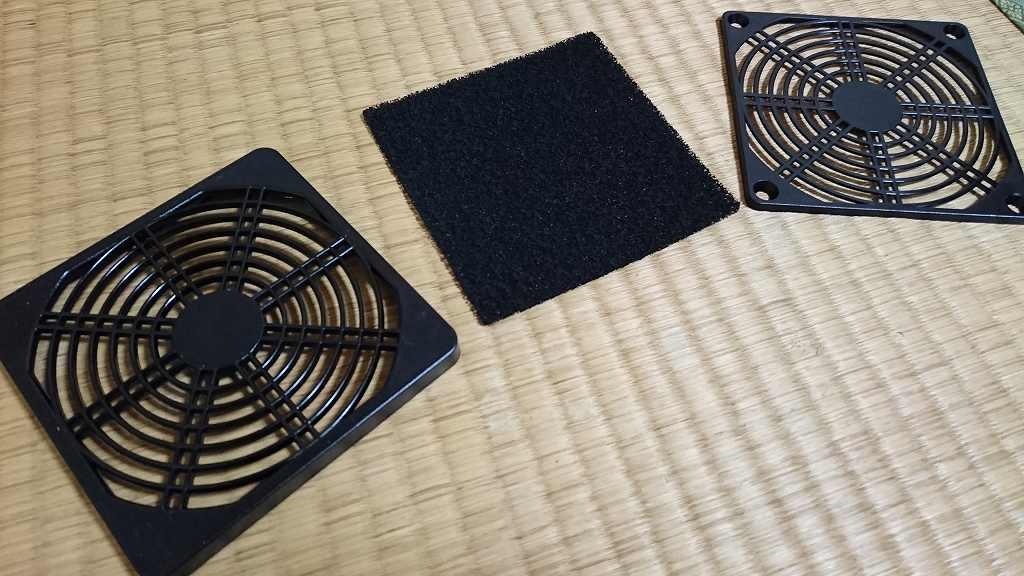

ファンフィルターは文字通り、パソコンケース内にホコリが入らないよう
中にはフィルターが組み込まれていて、汚れたら外して清掃します。
今回はこのフィルターの代わりに・・・



コレ。（笑）

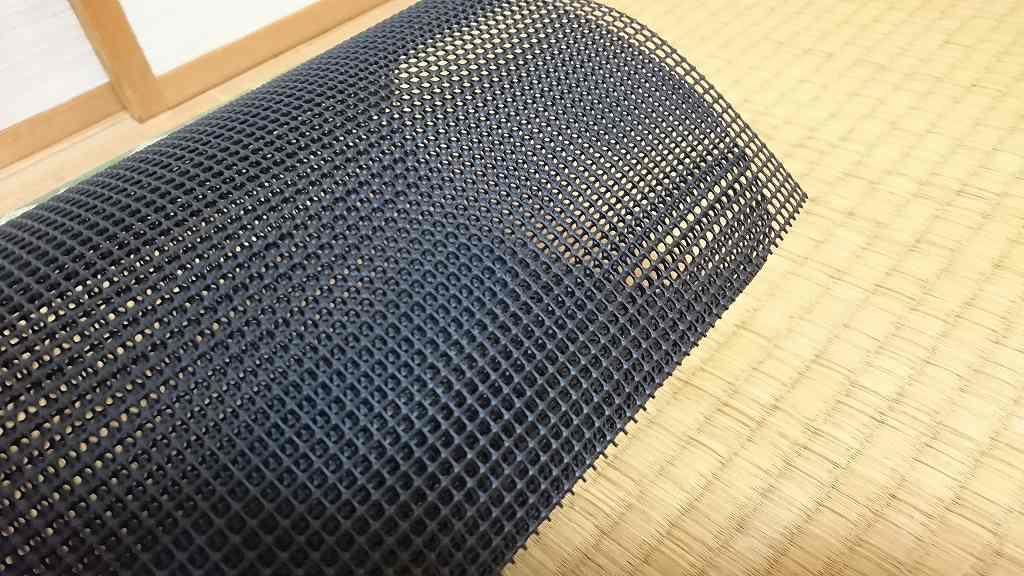

園芸用の、植木鉢の底に入れるネットを使います。



内蔵されていたフィルターと同じ大きさに切り出し
フィルターの代わりに入れて、換気扇の防虫ネット代わりにします。（＾＾

　

フィルターケースは換気扇の車外側に取付け。
ベースを取り付け、防虫ネットを挟んでカバーを付ければ取付け完了です。
防虫のほかに、ガタガタな切り口を隠す役目も担います。（笑）



コチラは車内側、ファンガードを取り付けました。
ネジだけ目立っているので、そのうち黒く塗りたいと思います。



コチラは車外側、ファンフィルター防虫ネット入りです。
ネジの露出もなく、ガタガタな切り口をだいぶ隠すことに成功しました。（笑）

　

左が車内側、右が車外側の全景です。
今回の工作はひとまずこれで完成、使ってみることにします！
外遊びで使うものなので、当然雨が降ることも考えられます。
先日お友達のＶ－テッ君♂さんにアドバイスを貰った「ウェザーカバー」を
直近の検討課題にしたいと思います。(^_^)



長々と引っ張った今回の工作ネタ。
いつもお付き合い頂き、ありがとうございます。(^▽^)/

急ピッチで換気扇を製作中なワケですが・・・



毎晩寝る前にこんなのや



こんなのを食べて英気を養っているsimaumaです、こんばんわ。（笑）
あらかた完成しつつあるスライド窓用換気扇ですが
今日はたまたま買い物に行った１００円ショップで見かけた、
チビッコ達が夏休みの工作に使うような木材を
３本１００円というリーズナブルな値段に吊られて買ってきました。（＾＾；

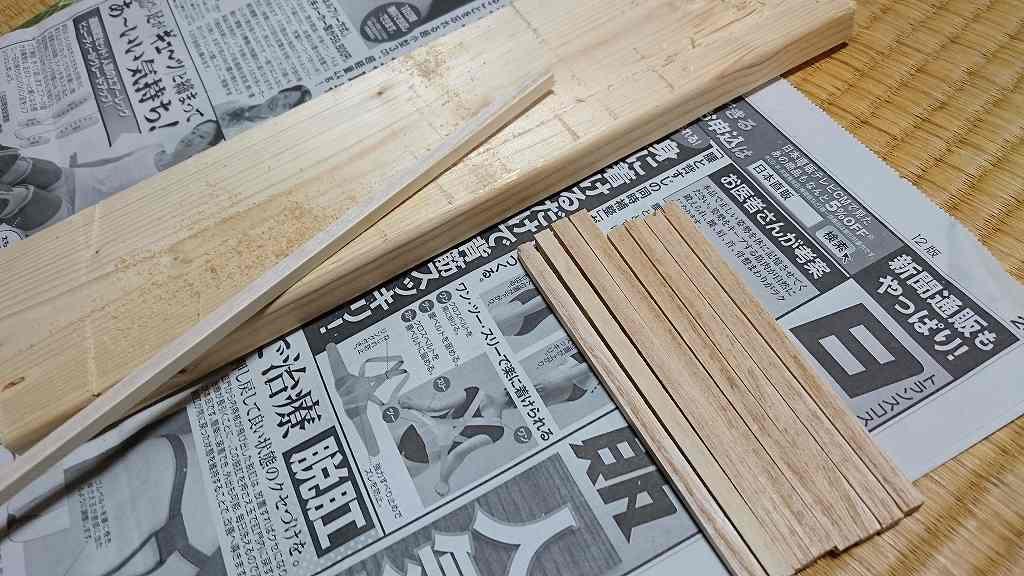

５ミリ角ｘ長さ１ｍ位の角材が３本で１００円。
触った感じではシナベニヤの端材かな？
柔らかめで、手で簡単に折れてしまうような材料ですが
加工のアラ隠しには、細工が簡単なこの木材は良い感じでした。（笑）
長さを計って、長いの短いの各４本ずつをカッターで切り出しました。



なにを隠したか、と言いますと。
ファンの形状に抜いた本体の板ですが、そこは素人のジグソー加工。
やはりビミョーに隙間が出ますし、切り口のガタガタに対してファンはピシっとした直線で
どうしてもアラが目に付いてしまい、気分がスッキリしません。(^▽^;)



で、この加工性の良い材料でアラ隠しをするというワケです。
ファンの周囲、切り口が見えるところに額縁状の枠を付けてみました。
柔らかい印象に見えるかな？と思い、角部はヤスリでゆるいＲにしました。



額縁の合わせ目が・・・というのは、もう見逃してください。（笑）
ビミョーな隙間から向こう側が見えなくなっただけ
スッキリしたんじゃないかと思います・・・(;^_^A アセアセ
部分的にニスを塗って、今回の作業は終了です！



フィンガーガードは火曜日到着の予定・・・
もうそろそろ「完成！」と言いたいところです。（笑）

いやはや。
この土曜日も雪が降るんじゃないか？との予報で外は寒いですね・・・（＾＾；
遅い時間になるほど降雪確率が高いようなので、チャッチャと作業しますか。



まずは罫書いておいた板の加工から！
これまたベッドの工作で使ったパイン集成材２５ミリ厚の端材です。



最初に外形を寸法に合わせてカット。
２年前に３９８０円で買った丸ノコが唸ります！（笑）



続いて、同じく２９８０円のインパクトドライバーで適当に穴あけ！



そしてやはり２９８０円のジグソーでカット開始！



なんとか１ヶ所カット出来ましたが・・・
近くで見るとダメダメな感じです。（笑）



細工をしたファンを嵌め込んで、具合を確認。
キツい部分はジグソーを当てて削り、なんとか嵌るようになりました。



でもって、鬼目ナットの取付け。
今回もＭ６の鬼目ナットを２個、打っておきました。

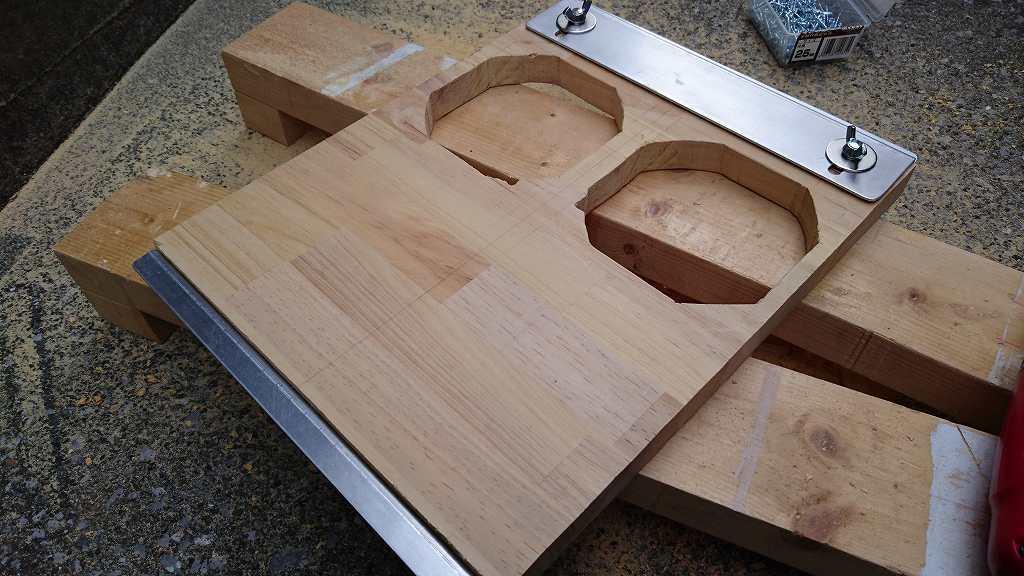

アルミ板で作った部品を仮止めしてみました。（＾＾
長穴を切ったほうはＭ６のチョウボルトで固定します。
これでクルマへの取付け取り外しが工具なしで出来ます。



スライド窓を開けて、車内から取付け出来ることを確認！
朝起きた時/寝る前に取り付ける際など、いちいち外に出るのはイヤですもんね。（＾＾
換気扇の幅は窓の開口寸法マイナス５ミリにしたので、戸当り部に隙間スポンジを貼ればOK！
板厚を厚くしたので、上下に湾曲したスライドガラスでも上から下まで戸当り部に当ります。

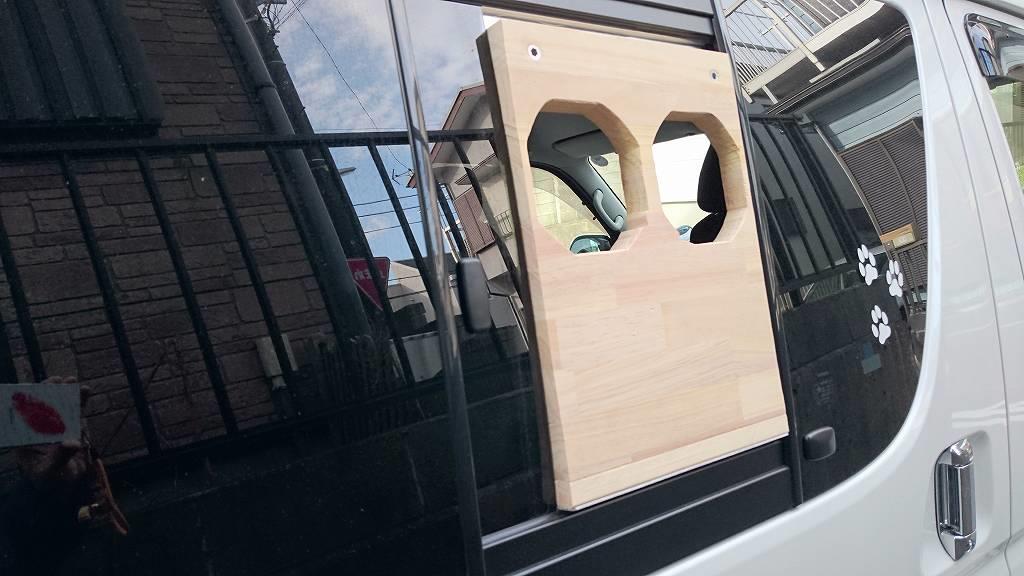

外から見るとこんな感じ。
木目が外に見えてるクルマ・・・変でしょうか。(^▽^;)
まずは下側のベロを下のガラスレールに差し込み
次にチョウボルトを緩めて上のベロを上のガラスレールに差し込みます。
位置が決まったらチョウボルトを手でシッカリ締めて取付け完了♪
ほぼ開口寸法にピッタリで、Ｍ６チョウボルトで固定しているので
もしかしたら装着したまま、街中なら走行出来るかも知れません。
目の届く範囲や短時間なら、施錠してクルマを離れてもダイジョブかも？（＾＾；



さて、次はスイッチですが・・・
コイツは奥行きがあってちょっと厄介ですね。
そのまま本体の板に付けたらお尻が飛び出ちゃうし
なにしろ電線がスマートに配線出来ない気がします。



というコトで、スイッチボックスも作ります！（笑）
角穴に抜きたい部分の真ん中にドリルで穴を開け、ジグソーでカット。
スイッチを当てながら微調整を数回繰り返しました。



嵌った。（笑）

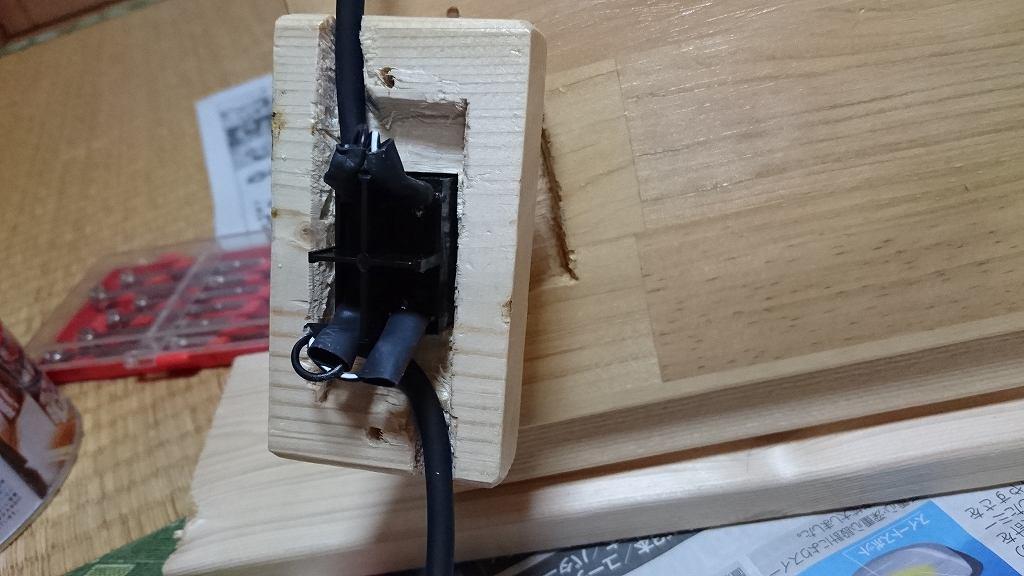

裏はこんなに飛び出してます。（＾＾；
この部分は相手側になる本体の板を座繰るしかないですね・・・



角穴加工が終わったところで切り離して

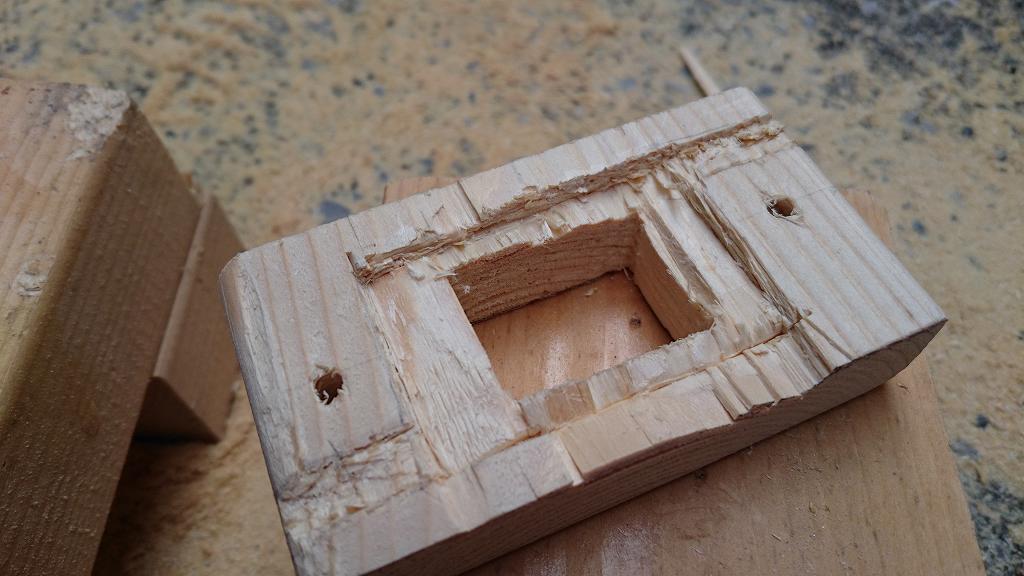

電線の逃げのために裏側を座繰ろうとして失敗。（笑）
ノミはまだまだ、全然使えません。σ(^_^;)



というワケで、スイッチボックスは作り直し。(^▽^;)
上手く座繰る方法を考えていたら「座繰りカッター」を思い出し
大まかには座繰りカッターで座繰っておいて
細かい部分だけノミで攻める作戦に変更です。（＾＾；
小さな穴４か所は、角穴の角部になるあたりの目印です。



スイッチのお尻が飛び出すので、本体の板にも座繰り加工を。
位置を合せて罫書き、座繰りカッターで大まかに座繰ってから
こちらは失敗しないよう慎重にノミで四角く座繰りました。(;^_^A



本体の板を座繰ったところで、時間は１６時過ぎ・・・
寒くなってきたので外作業は終了！（笑）
あとは暖房が入った部屋でペーパー掛けをして、ニスで仕上げます。

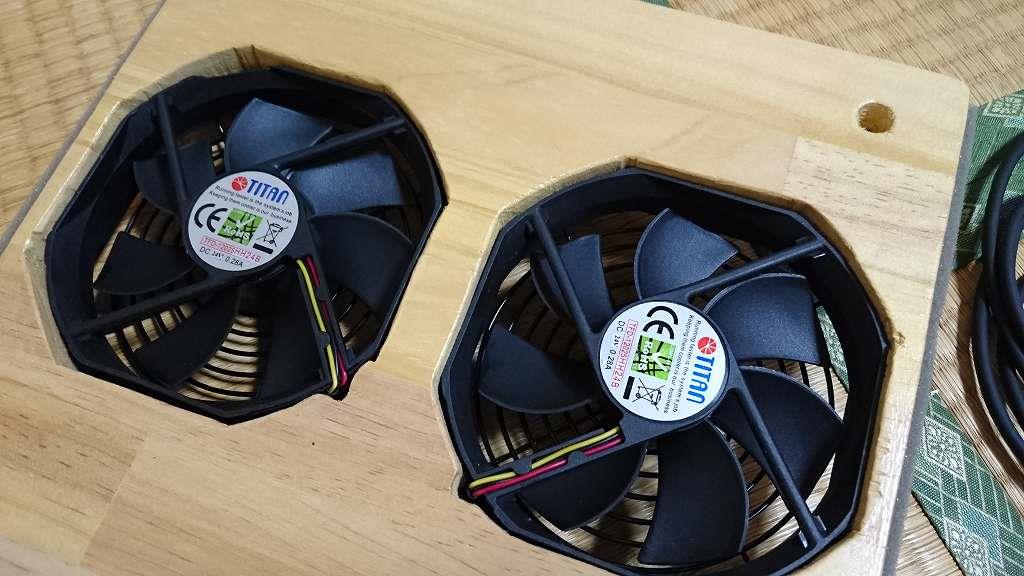

速乾性のニスが乾いたところにファンを嵌め込み、電気配線。
２つのファンは並列に繋ぎました。
短めのロボットケーブルをハンダ付けして、反対側はスイッチへ。



スイッチはファストンタブでしたが
ココにファストン端子を取り付けると奥行きが増えるので
スイッチのタブに電線をハンダ付けにしました。（＾＾；
壊れたらハンダを外して付け直します・・・そうそう壊れないとは思いますが。



電源側のケーブル端には、シガープラグを取り付けました。
シガープラグは物置にあったもので
何か捨てる機器のプラグ部分だけ切って取っておいたものです。（笑）

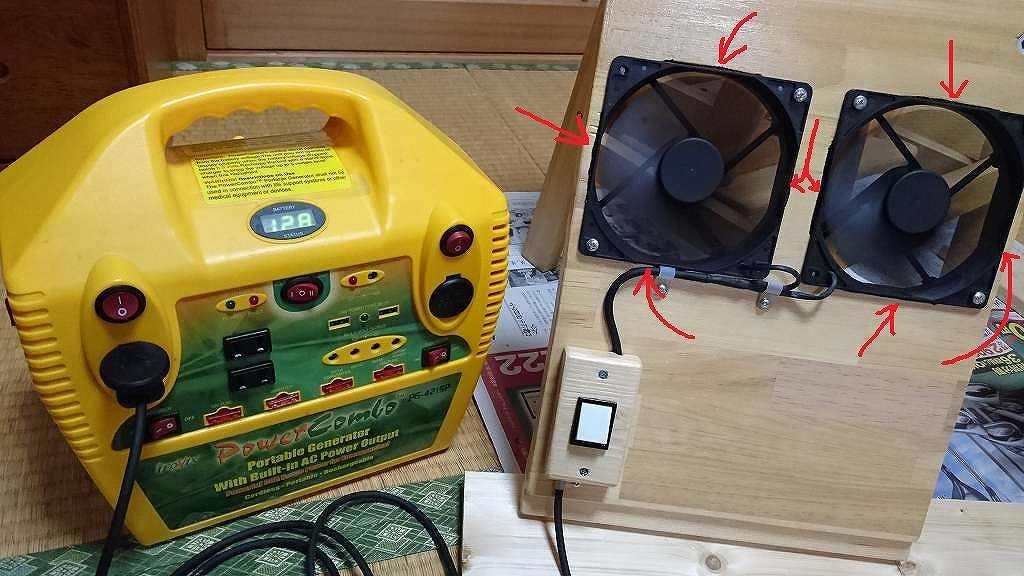

コチラもハンダ付けして組立て、ポータブルバッテリーに接続しました。
このスイッチを押せばファンが回るはず・・・スイッチＯＮ！！



無事にファンが回りましたー！(^_^)ｂ
当初はこのままでも良いか？と思ってましたが
思いのほかファンの羽が拘束回転してて危険なので
フィンガーガードを付けないとダメですね・・・
外側もこのままでは虫が入って来るので、諸先輩にならってアミを付けます。
部材を近所のＰＣデポに買いに行ったら、今は自作は下火なんですかね？
フィンガーガードはお取り寄せなんだそうで・・・(^▽^;)
ウチに帰ってヨドバシのＨＰを検索したらいっぱい出て来たので
溜まってるポイントを使ってポチっておきました。（笑）



あとは外側のシャッターを考えれば就寝中などは閉めておいて
朝晩必要な時だけシャッターを開けて換気が出来そうです。
なにか良いアイデアは無いかな～（＾＾；

昨日は金物を作ったワケですが。
ファンを取り付ける本体部分を何で作るか思いつきません・・・
考えてても進まないので、小物の加工から始めますか。



しばらくファンを眺めていたら、なんとなく思いつきました！
ファンは自作パソコンなどに使われている１２０ミリ角の物なんですが
この厚み（約２５ミリ）はどうやっても打ち消せません。
かといって、ファンだけ飛び出すのもあまりスマートじゃない・・・
という無理やりな理由を付けて、本体は（得意な）木の板を使うことにします！（笑）
使う時だけスライド窓に取り付ける想定のものだし
ニスで仕上げておけば急な雨に打たれても、多少はダイジョブでしょう！（＾＾；

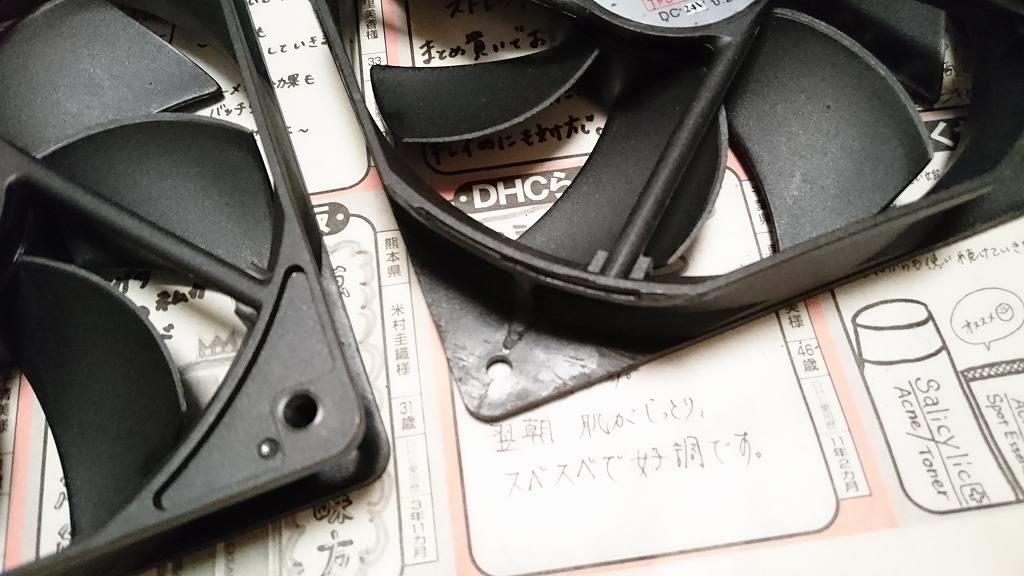

と言うコトで、ファンの片面の耳を切除します。
ニッパーでバチバチ切って、仕上げはヤスリでゴシゴシ。
１ヶ所、勢い余って切り過ぎてしまいましたが・・・
多分見えなくなるので良しとします！（笑）



２個とも片面の耳を切り落としてヤスリ仕上げ。（＾＾
ファンの準備は以上でおしまいです。

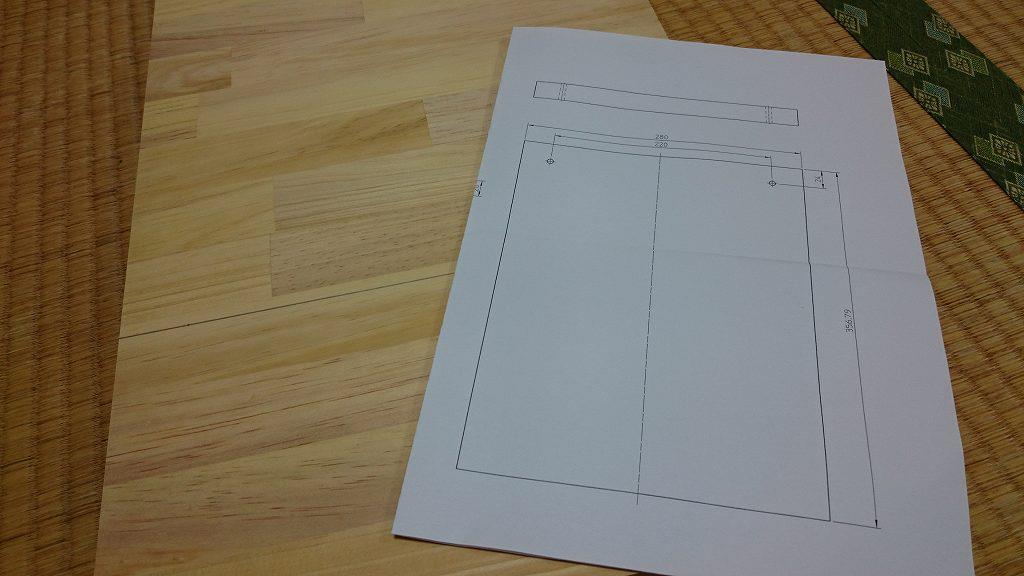

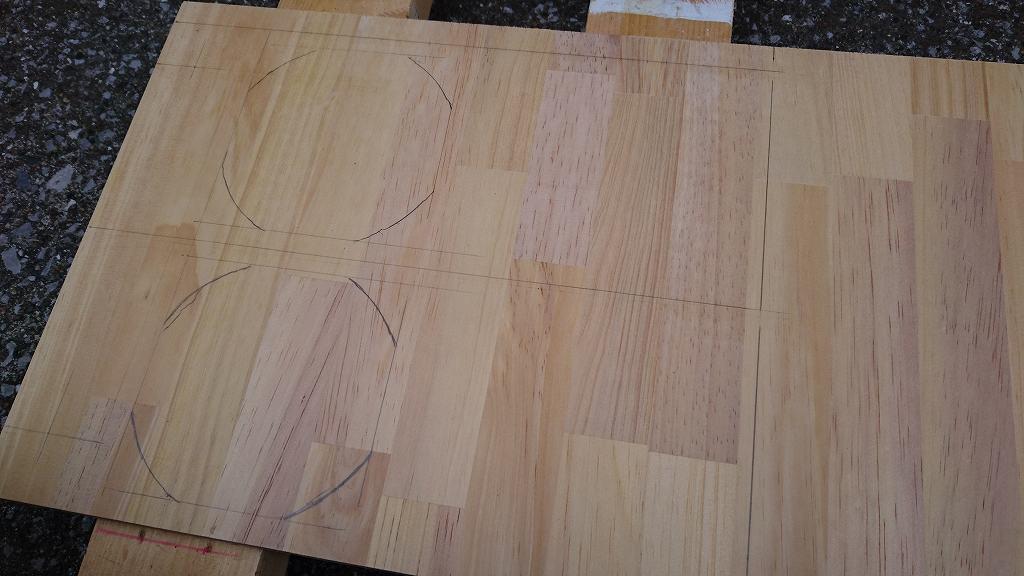

次に本体になる板の罫書き。
アルミで作った部品との関係部分だけ寸法を出して罫書きますが
あとはファンを乗っけて
思いつきの配置で形状を写し取っておきました。（＾＾；



果たしてどんなものになるのか・・・
まだまだ作業は続きます。（笑）

先日の大会遠征で、車内で火を使う怖さを思い知ったおやぢ。
ニンゲンを想定した一酸化炭素濃度と症状のデータはすぐに見つかりますが
子供やワンコたちのような、体の小さな動物でのデータは
ドコを探しても全然見当たりません・・・

いくら寒いからと言ってニンゲンのみならず
ワンコたちまで危険な目に合わせるワケには行きません。
データが見つからない以上、「この程度は大丈夫」という判断は
そうそう容易にするワケにもいきません。

ということは。

「一酸化炭素濃度を通常レベルで維持する」しか、方法はありません。
そこで以前から考えていた「換気扇」を、急いで作ることにしました！



早速カイシャの廃棄物箱をあさって、めぼしいものをＧＥＴ。
線材は産業機械などに使われる、いわゆる「ロボットケーブル」という
ケーブル自体に引っ張り強度があり、被覆の耐摩耗性や柔軟性があって
繰り返しの屈曲にも強いものが手に入りました。
換気扇を装着したままスライドドアを開閉することもありそうなので
このケーブルなら安心して使えそうです。。(^_^)ｖ



これまた廃棄物箱から、板厚２．５ミリのアルミ板をＧＥＴ。
ウチにいる奥さんに窓の開口寸法を計ってもらい
ＬＩＮＥでその寸法を送ってもらいました。
送られてきた寸法と記憶を頼りに、休憩時間に工作開始。

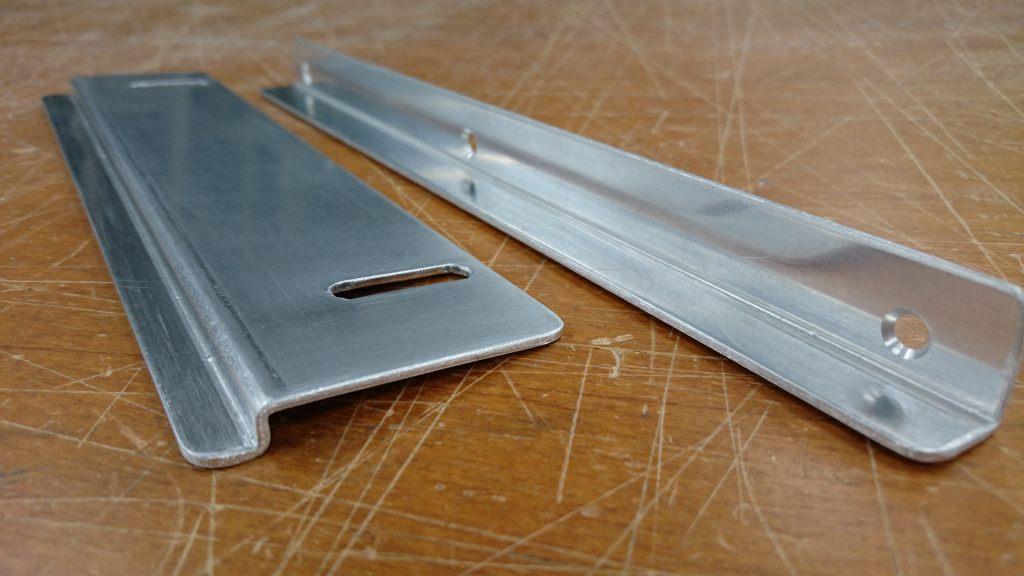

工作機械を拝借してアルミ板をカットし、穴加工と曲げ加工をしておきます。
大きい方には長穴を２ヶ所開けてＺ曲げに、
小さい方にはサラネジ用の穴を３ヶ所開けＬ曲げしました。
長穴は丸穴２個を開けた後に電動ヤスリでゴシゴシ・・・
加工しやすいアルミにしておいて良かったです。（笑）



拾ったものと作ったものを持ち帰って
まずは作ったものの寸法確認。
スライド窓を開けて、上下のレールに嵌め込んでみます。
むむ！我ながらまずまずの良い出来だ！（＾＿＾）

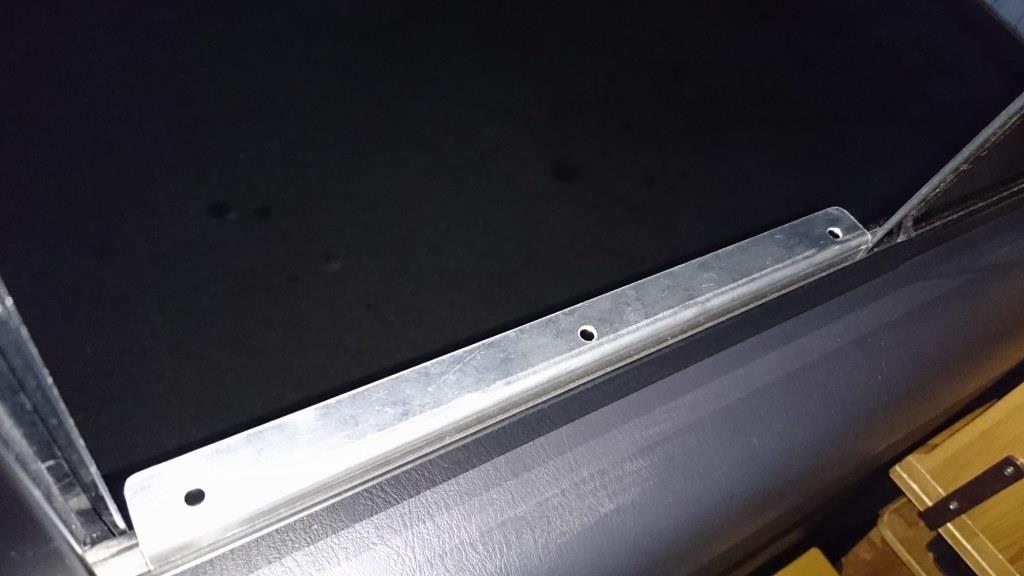

下のレールはこんな感じ。
こちらも良い感じ！（＾＾

で、今日はここまで。
部品を作りながら、続きの構想を練りますかねぇ～（＾＾；



ファンを支える本体部分は・・・
ファンに厚みがあるから、やっぱり箱型しかないのか？
なんとかスマートに出来ないものかなー！（＾＾；
