追加注文の部品きた。


M10の3種ナット。
薄型で両面面取りのヤツね。



これならキャリパー自体の組み付けトルクに不安無くなる。



スライドピンの座面の問題もコレでOK！

良く考えたら、ステンの高ナットを旋盤で12パイに削ってもらったら一体で作れたなぁ～。
なんか不具合あったら仕様変更するか…。



ピンの先端のピッチ固定と強度確保の為にフラットバーでプレート作る。
これ穴位置ぴったりで作らないとダメだから、キャリパーのスペーサーをガイドにして穴開けるか、、


と思って作業にかかろうと思ったんだが、、


まてよ、、


つーか、スペーサー1枚ずつ余ってんだから…

こうすりゃ良いんじゃねww？
廃品利用で穴位置バッチリw！
部品作る手間省けたww



スライドピンの長さを必要ぶんまでカットすればキャリパー改造は完成だな。


あとはアウターワイヤーのステー待ち。
早く部品来ないかな～？

先週土曜は我がバンドJack-roid全員で仲良くさせてもらってるバンドさんのLiveへ。
ま、その様子はこちらを見て頂くとして…。

Live見てメンバーで焼肉食った帰りですわ！


スゲー雪降ってきた…orz
舞い降る雪で前全然見えね～し、道も真っ白でセンターラインがどこかすらわからね～し（汗

明けて翌日の日曜は今年最後のAW出撃として、おはようパールロードに参加すべく休みを取っておいたのに…。
AWは100％無理、サンバーで行くのも無理ちゃうか？と。


もう完全に意気消沈してふて寝してたら朝6：00に鈴鹿のフレンドからモーニングコールが。
外を見てみると辺り一面真っ白だけど、雪は降ってない。


つー事で、、




サンバーで出撃してみた。
三重なんちゅ～ええ天気よ！？



いつもの景色に似てるけど、ハンドル付いてないなぁ～？
とりあえず伊勢道爆走！



パールロード手前のコメダでモーニング！
奇遇(ww)にもエボ乗りのハチノスケ氏と出くわす。



パールロード展望台到着！
でも俺のAWは無いのであったorz



マジ、ドライブ日和だな…。
自宅があと30km南にあれば…。


昼過ぎ、おはぱーメンバーさんと一緒に昼食へ。
パールロード展望台から先に初めて行ったww



港町えぇ雰囲気やなぁ～。




南伊勢の玉山食堂で昼食！
昭和の香りが最高ww
でもテレビジョンは液晶だったわ。

ウチ…TVもPCのモニターもまだCRT現役バリバリなんですが…何かw？


おはぱー常連さん方とお別れして、帰りは松阪へ寄り道！



からあげ花のからあげ弁当を買い込む！
注文する時大盛り頼んだら、店のおばちゃんに「ごはんだけ大盛りですけど良いですか？」と訊ねられたが、、、
これ、からあげまで大盛りにしたらえらいことなるやん！と思わずツッ込んでしもたww


鈴鹿の西やんの寮でハチノスケ氏と3人で弁当つついて、腹パンパンで滋賀へ帰投。
地元はやっぱり雪でマッチロだった。



あ～…今年最後にAW乗りたかったわぁ～orz
ほんとこの雪めクッソが！！


来年2月の鈴鹿ツインの走行会も誘われたんだけど、時期が時期なだけに戦闘機がガレージから出せるかが問題…。
もう最悪、積車レンタルして鈴鹿まで持ってくか！？←わりと本気




当日ゲットしたブツ。
自衛隊迷彩の長袖Tシャツ欲しいってこの前言ってたら、西やんが訓練行ったついでに売店で買って来てくれますた！
AZS！！
半袖はイベントとかで売ってるから持ってるんだけど、なんでか長袖置いてないんよね。
あってもハイネックのインナーばっかだし。

あと、ハチノスケ氏からもらったうまい棒もおいしく頂いたw
うまい棒…久々に食ったけどえらくミニサイズになっちまってたな…。



さて、今回は横乗りでの出撃になっちゃったけど、年内に最後に一回くらいはAW乗りたい。
正月までに雪無くなってくれねぇかな（泣

スポットキャリパー取り付準備、残すは作動ワイヤーの処理。


まずはアウターワイヤーの固定ステーをどうするか妄想。



元々はこうするつもりだった。
負荷のかかり具合を考えるなら、アウターワイヤーの固定部はフローティングマウントされてる側の中で完結されてるべきなので。

アウターワイヤーエンドにはインナーワイヤーが引っ張ってるトルクと同じだけのトルクが逆方向にかかる。
ママチャリのフロントブレーキなんかを見れば良く解る。

すなわち、アウターワイヤーの固定をおかしな部分に設定しちゃうと、キャリパーマウントごと引っ張っるような構造になっちゃう。

従って、上のような構造を妄想してたんだけど…これだとスライドピンの強度的に無理なのでは？と考えを改める。
仮にこの構造で作ったとして、ブレーキ使用中にピンその他が、しなる曲がるとなった場合、その分だけトルクが逃げる→パーキングが緩む…となる可能性がある。

なので却下。


ホントはキャリパー本体にアウターワイヤーステーを固定出来たら良いんだけど。
ちなみにスライドピンとキャリパーの間にステーを固定するのも考えたが、クリアランスキツいのとプレートの曲げ加工が複雑になるから無理と判断。
自宅にプラズマカッターとプレスブレーキがあれば作るわww


結局、妥協してスポットキャリパーのマウント部にワイヤーステーを固定する事にする。
スライドピンには負荷かかるけど、なんとかなるでしょ。



んで、ステー自作しようと思ったんだが、前述のように剛性が非常に必要な部品。
鉄で作るとして6mm厚くらいは欲しい。
純正がそれくらいだから。
素材を切る穴開けるなら出来るけど、さすがに曲げ加工は自力じゃ無理。
アングル溶接とかだと強度が心配だし、そもそも部品として美しくない！
なのでプレスブレーキ持ってる鉄工所に頼むか…と思ったんだけど、、、




まてよ、、、




良く考えたら、こんなモン他車種流用で使えるのあるんじゃね？



と気付くwww
(ちなみにAWは形状的に使え無い)


純正品なら強度に不安無いし、メッキ処理もしてるし言うこと無しじゃんww







て事で、使えそうなワイヤーステーが無いかネットで画像検索www
あ～ネットって便利だなぁwww



はい、ありましたわコレ～ww


ただね、部品屋で値段調べてもらったら結構すんのよねコレ。


手間を取るか金で解決するか…ちょっと悩み中。






ちなみにそのステー使うなら、おおむねこんな感じに出来るはず。



ん～…やっぱ試しに買ってみるかぁ。

注文しといた部品きた。

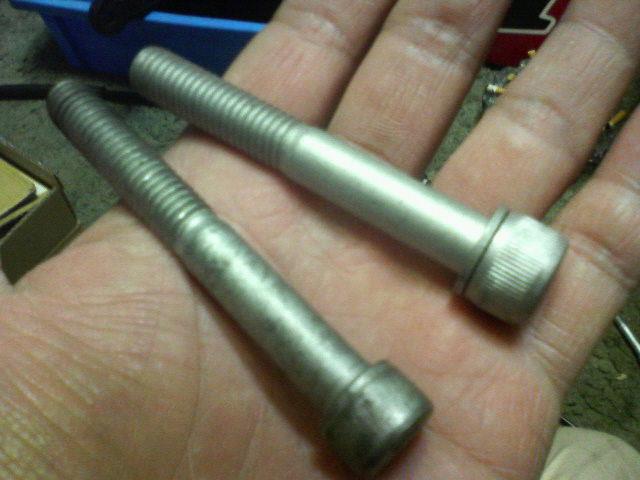

パイプナットとM10キャップ。
