2016年11月18日 イイね!

そうだ!サイクルスタンド作ろう

そうだ!サイクルスタンド作ろう家族の自転車を大きくするにあたり、自転車の駐車スペース問題が出てきました。
それは26インチか27インチ自転車2台を横並びに置きたいという事。その時に普通に止めた場合、籠やハンドル等お互いに干渉するので、段違いにするしかないと結論になりました。
そして過去に自転車1台盗まれていますので、サイクルスタンドと自転車の固定も考えています。
ここは一捻り考えて、サイクルスタンドを作ってみようと至った訳ですね。


さて、DIYでサイクルスタンド製作している人居るか、お得意の検索掛けてみましたが・・

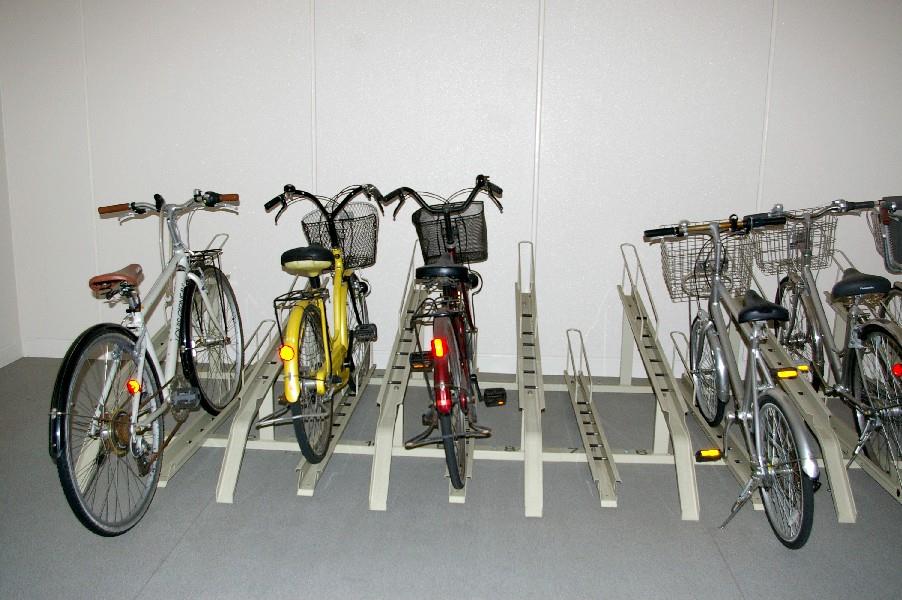

トップ画像のような物が販売されているようですね。こちらはちゃんとした工場で製造されて販売しているようで、更にホームセンターではこんなのも売っていました。(下画像)
しかし、地面にアンカーで固定等考えられて作られていない。作りが華奢(ホームセンターで見た物)
で、お値段も4000円~みたいなで、触手動きません。




で、やっぱこれでしょって事で駐輪場型で行くことにしました。




で材料調達で、建築金物の火打ち金物、Z平金物、アンカー(Jの形した物)でこれらは非常に安く、全部で3200円くらいでした。
これらを自転車の車輪に合わせ採寸し、マーキングした所をサンダーでギューイーンと一気にカットしましょう。

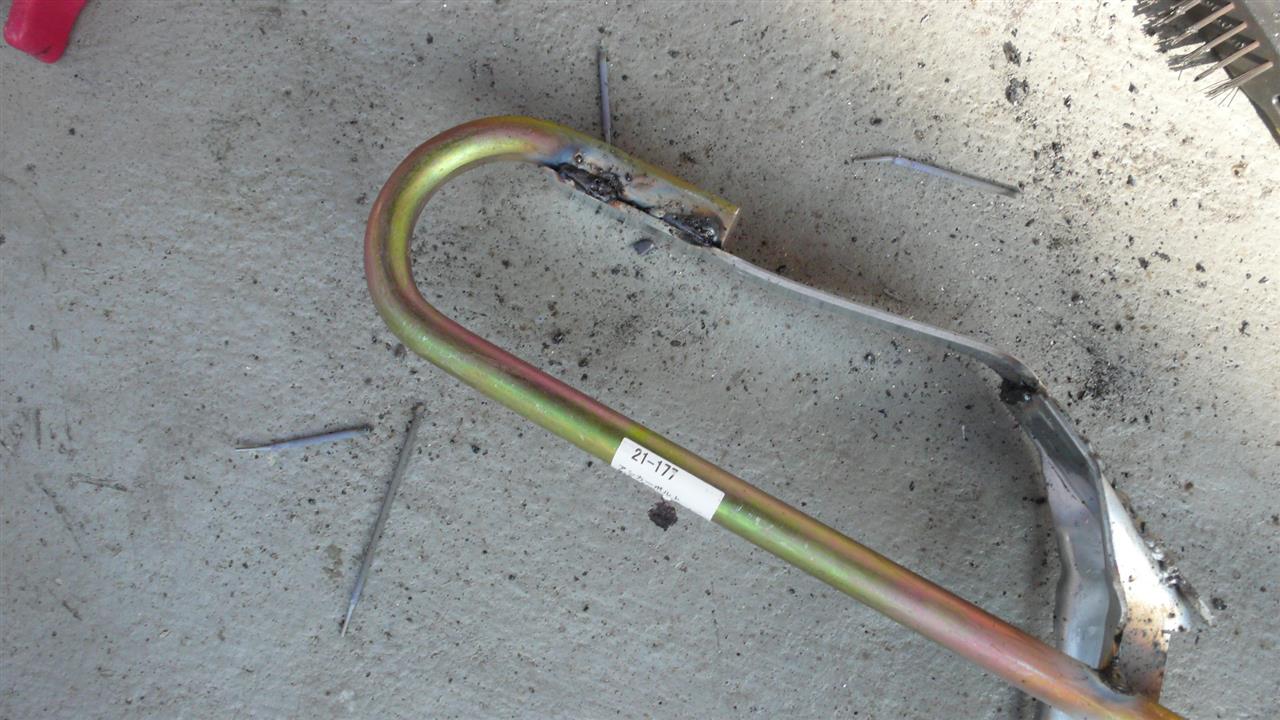

カットしたら火打ち金物のレール部分とアンカーボルトのポール部分の角度を決め、ステーとしてZ平型金物を万力で角度調整しながら曲げていきます。それらを仮固定した後に、溶接していきます。

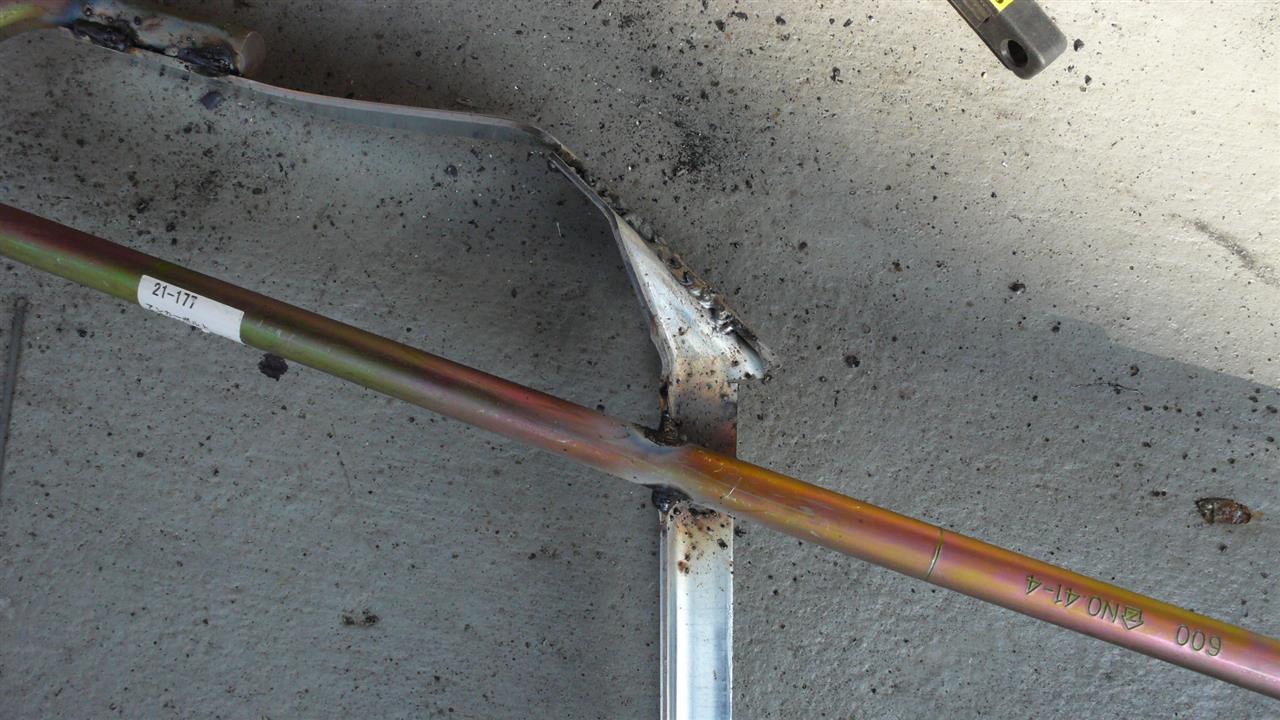

低い方は一発で決まりましたが、高い方は角度が急なので、タイヤの落ち込み部分を大きく落とし込む為に、5センチ程初めのマーキングより長く切りました。また、火打ちの強度不足を補う為切れ込みいれた両サイドに切った端材を溶接、タイヤが落ち込んだ部分全体を挟み込む形に補強も入れました。これで自転車のスタンドをしなくても、自立するはずです。



で低い方



問題の高い方

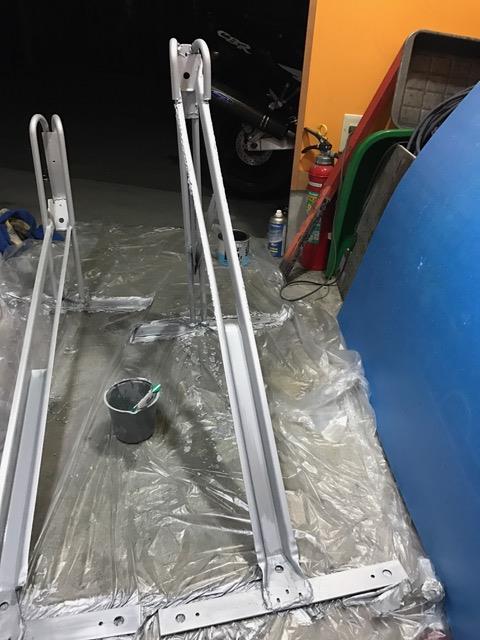

最後にジンク塗装して完成です。
本当は車輪で踏みつけるとロックして、自転車引っ張ると車輪ロック外れるシステム←駅駐輪場にあるみたいですが、何て部品かわからないので、今回は断念しました。
だれか、良いアイディアあったら教えて下さいね~
電動アクチュエーターとか・・

後日アンカー留めですね。
Posted at 2016/11/18 23:25:51 | コメント(2) | トラックバック(0) | DIY | 日記
