2018年11月17日 イイね!

純正ショックアブソーバー改へ①

純正ショックアブソーバー改へ①カングーのショックアブソーバーに関して、本当に社外製といったら殆ど販売されていない状態です。
フランス車のあの猫アシと言われる所以、突き上げの無いしなやかなアシがやはりユーザーからは絶賛されていますし、硬いアシなんてナンセンスですよね。そして元々走りが良いのに、これ以上求める人も極稀でしょう。ましてヘタリ切った純正ショックアブソーバーでも気が付かない?満足している?買い替えるの勿体ない?色々なユーザーがいらっしゃいますから、中々リプレイスショックアブソーバーが販売されないのでしょうね。
純正同等品ならばありますが、我々数名?だけ好奇な改造というか硬いアシが好きな人間も居るので、ここは人柱覚悟で改造してみました。

トップ写真はリアの社外品のショックアブソーバーです。8段の減衰力調整式(YZスポーツ)
まだヘタっていませんが、一端減衰力の反発力等、素人ですがデータとして調べる為、車両から外しました。





この社外品ダンパー。現在減衰力最強から2段戻しでこの数値です。体感的にはヘタっているようには感じませんが、データで見たところ新品時よりヘタっていますね。(新品時は最弱より2段締め上げて18kg)
改造ダンパーは現状くらいにはしたいと考えています。
(内部のオリフィス、オイルが通過する穴のサイズ、ピストンサイズ的に、社外品と純正品では違うでsしょうから、内部構造的に限界があるかも知れません)






純正ショックアブソーバー改造でググると一杯出てきます。最初はオイルのみ入れ替え式考えていましたが、オイルを注入後、低圧ガスも入れた方が良いと考え、結果としてみんカラのいちろう@2018様の方式でやってみる事にしました。あ、天邪鬼なので若干自分流にアレンジしています。









内部に切削屑が極力入らないようにネオジム磁石は必需品でしょう。

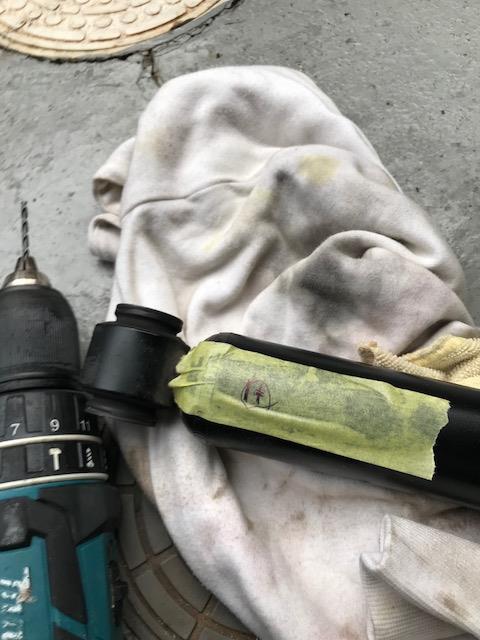

ここは、私なりの考えでは、細いドリルで穴をあけてしまうとそこから大きなドリルで穴あけした場合、一気に切れて穴があいてしまいます、それよりも、細いドリルではポンチ代わりに芯がずれないようにするだけにして、低回転でゆっくりM8用の下穴7.2mmのドリルで穴あけしました。

写真のように切削屑がマグネット化したドリルの刃にびっしりくっ付いていますね。まだ貫通してませんので屑は一切ダンパー内に入っていません。

(しかし7.2mmの刃では失敗となります。タップダイスの穴で調べるとM8の場合7.2mm〜と調べたのですが、厚みのある物ならば問題ありませんが、ダンパーの肉厚は薄いので7mmと先のいちろう@2018様はやっているようです)


その後、一応タップM8×0.75mmでタップを立てましたが、エアバルブの方はM8サイズでいうところの、(8TV32)というサイズになります。実施タップやダイスを立てるとわかりますが、0.75mmピッチの方が若干細目になりますね。






肉厚が薄すぎますね。1mm弱に0.75mmピッチのネジ切っても若干不安が残ります。





ここで、切削屑をポンピングしてオイルと共に排出いたしました。このオイルの量は多すぎた場合、オイルシールからオイル漏れ起こしやすくなるようですね。なので純正160mIと記録用に写真撮っておきました。




その後塗装を剥がして、強力エポキシ系の接着剤でエアバルブを2晩くらい放置。





これで完成なら良かったのですが・・

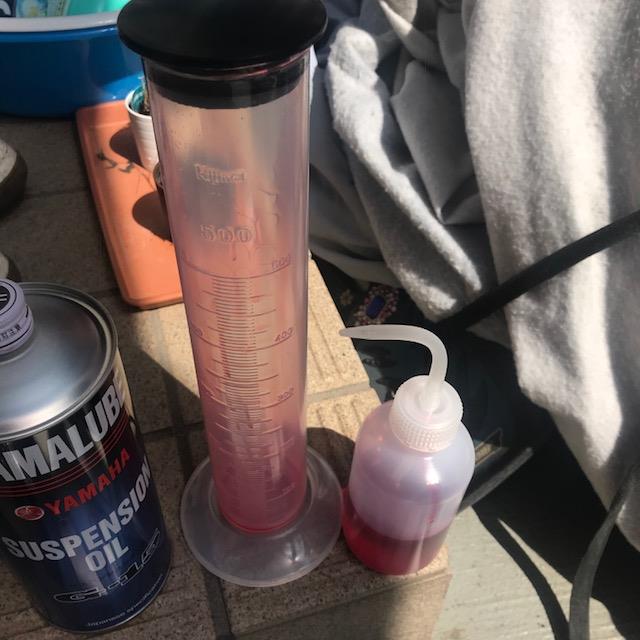

お友達がヤマハ好きなので、ヤマハのフォークオイル(G-15)
硬いかも知れませんが、安かったので。





注射器で入れた方が早いかも。
入れ終わったら、軽くシュコシュコとダンパー上下させて

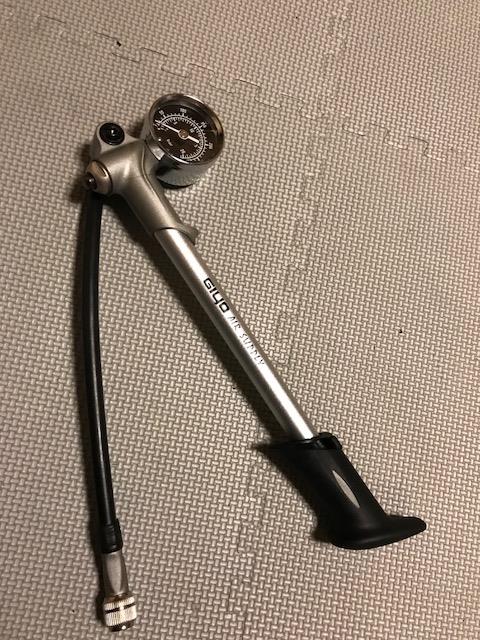

これを使ってエアを注入。100PSI





ここで欲が出て、更にエア注入。
結果は・・


次回に続きます
Posted at 2018/11/17 18:11:07 | コメント(3) | トラックバック(0) | カングー | 日記
