classのブログ一覧

2022年10月14日 イイね！

映像入力切り替えスイッチを改めて考える

こちらの液晶モニターには映像入力端子が2つあります。
alt

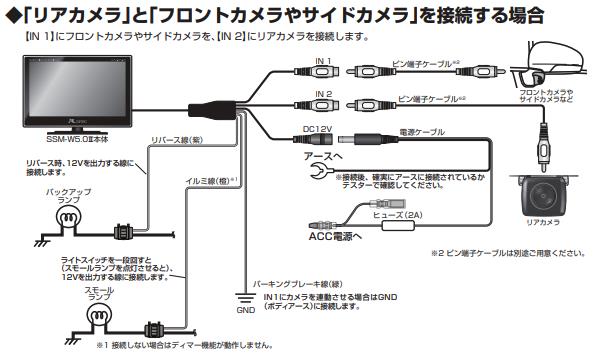

当初、背面スイッチで切り替えると思っていたのですが、
よくよく調べてみると、リバース連動で切り替わります。
alt


でも、アクセラスポーツに取り付けているモニターは、
スイッチで映像を切り替えられています。

自分で配線したはずなのに思い出せません．．．
過去のブログを漁ってみると、なんとも薄い内容のブログを発見。


配線のことなんて殆ど書いてません。
我ながら情けない限りです。

で、読み解くと、リバース連動線をスイッチのアクセサリ側に
配線することでスイッチでの切り替えを可能にしているようです。
alt


通常はIN1の映像を移し、リバース連動線が通電すれば、IN2に
映像が切り替わる仕組みです。

オンオフスイッチがあれば良さそうです。
当時はちょっとでかいスイッチを購入したようなので、
今回はもうちょっと目立たないようなスイッチを探します。

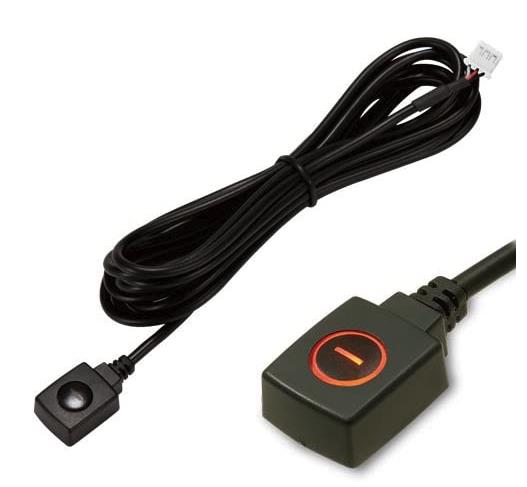

配線のことが理解できると、こんなスイッチでもカプラーを分解し、
配線してしまえば流用可能だということもわかるようになりました。
alt


実はこのスイッチは実際にアクセラスポーツで使用しているのですが、
ちょっとスイッチ部分が固く、使いにくさを感じていますので、
これを流用する予定は今の所ありません。

でも、カプラーをばらして赤をACC、黒をボディーアース、
残りの一本を電装品のプラスに接続すれば良いことはわかります。

そんなことを書いている時にふと思いました。
キットバイクのメインハーネス、左右のスイッチボックスたちの
配線を一本一本解析して配線図に書き込んだことを。

ひょっとして、CX-5に取り付ける配線も簡単でもいいので
EXCELとかで配線図にしてみるのも良いかもです。


Posted at 2022/10/14 09:11:04 | コメント(0) | トラックバック(0) | CX-5 | 日記
2022年10月14日 イイね！

リアカメラ用モニター考察

※このブログは2022/8/10に書いています

アクセラスポーツに乗り、各種センサーの恩恵に感動しました。
MRCCも非常に便利で、言い過ぎですが、前方の注意には
あまり気を配らなくても良い、そんな感じさえしました。

その反面、後方の様子が非常に気になります。
お世話になったことはありませんが、覆面パトカー等の
後方の存在です。

アクセラスポーツでもリアカメラ用のモニターを設置したり
しましたが、どうも増設モニターの位置が良くなく、
視認性が悪かったです。

CX-5でもリアカメラ用モニターを増設したいと考えます。
でも問題はやっぱりモニターの位置。

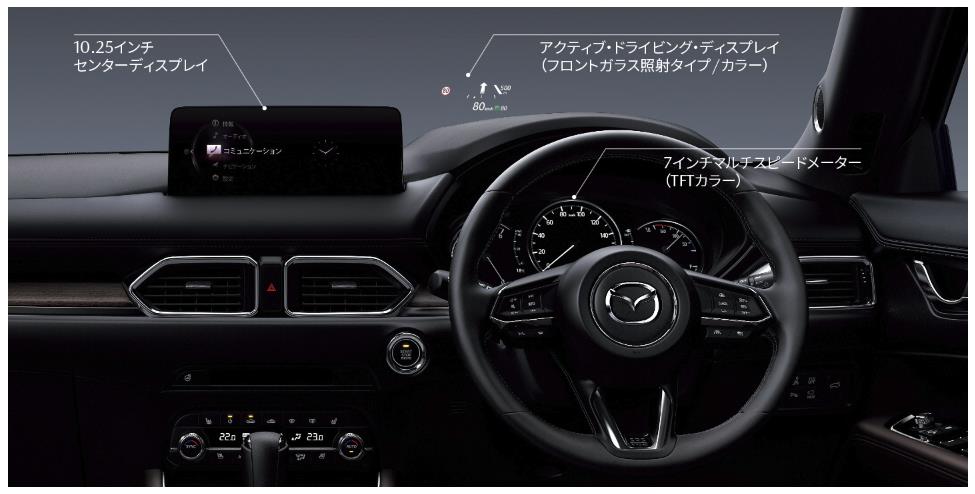

アクセラスポーツと違い、CX-5はフロントガラスに照射する
タイプに変更になっています。
alt

なので、ハンドルの前方に透明な投影用パネルがありません。
なので、上記の画面イメージのように、フロントガラス照射時の
映像を邪魔しない程度の位置にモニターの設置が可能です。
alt


では、どこに設置するか？
アクセラスポーツ同様にダッシュボードに両面テープで固定するか？

いろいろ考えていた時、いい案を思いつきました。
そして、いいものを思い出しました。

じつは、サイズ感を間違っていて、アクセラスポーツに左右ミニカメラ用に
液晶モニターを2つも買っていたのです。
その大きさのあまり、2つも取り付けるのは無理！となり、
一つは未使用のまま保管し続けていました。

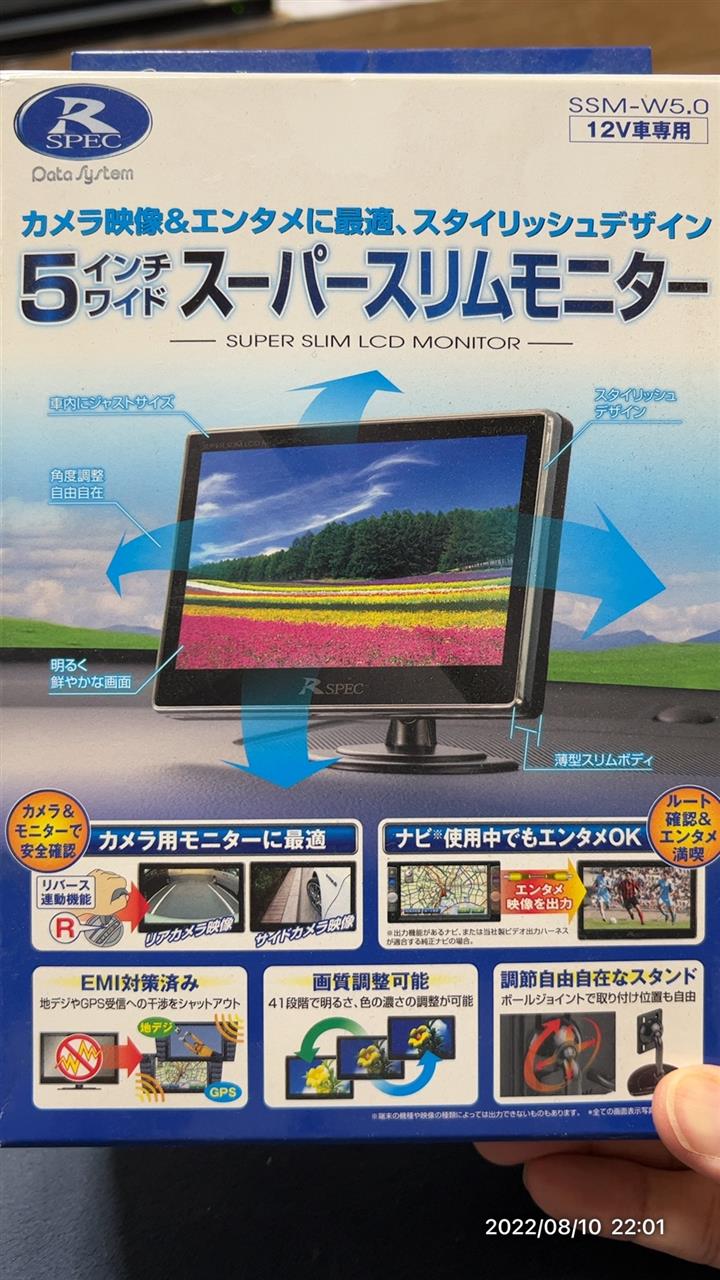

それがこちらです。
alt


以前開封しているので新品未使用というわけではありませんが、
まだ液晶にも保護シートが貼ってあるような状態です。
alt

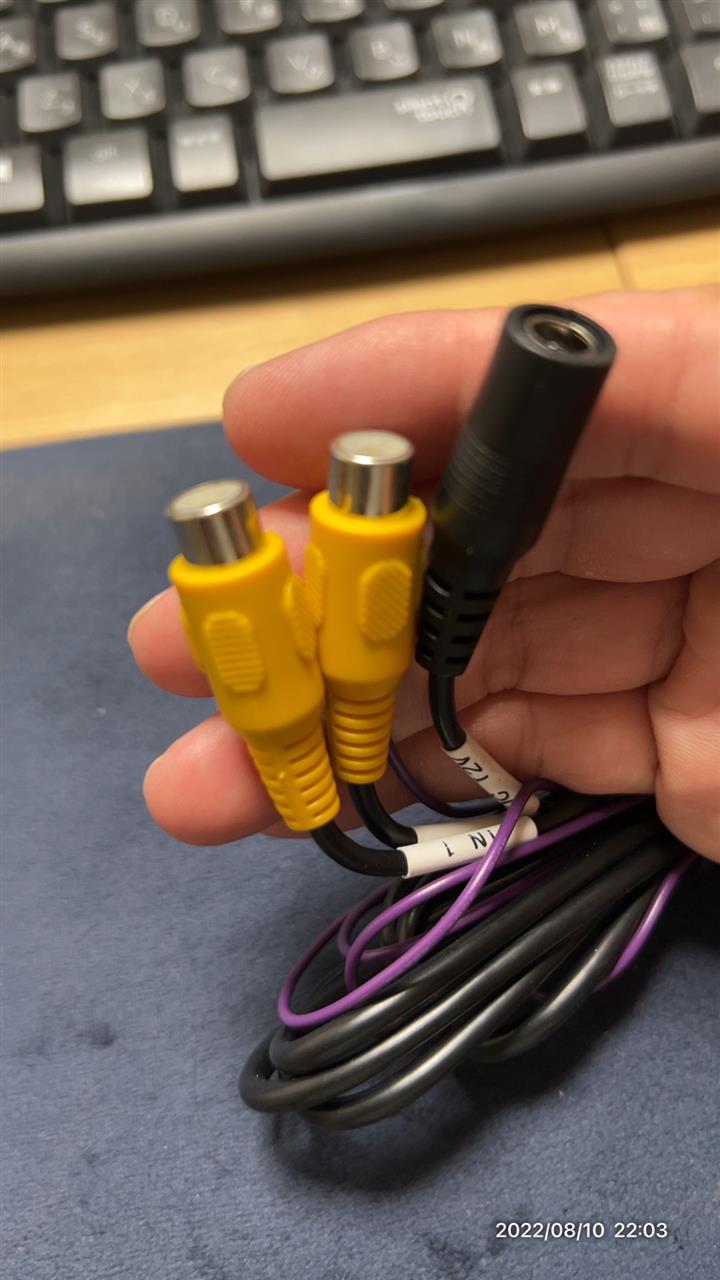

映像入力も2系統に対応してます。
が、今回の取り付け方法の場合は背面スイッチの操作が
できなくなってしまいますので、映像切替は使用しません。
alt


そして、もう一つ発掘したのがこちらです。
alt


挟み込む形のスマホホルダーです。
以前、シエンタに乗っていた時に長距離ドライブ中に
フロントガラスに貼り付けてiPhoneを固定して使ったことがあります。

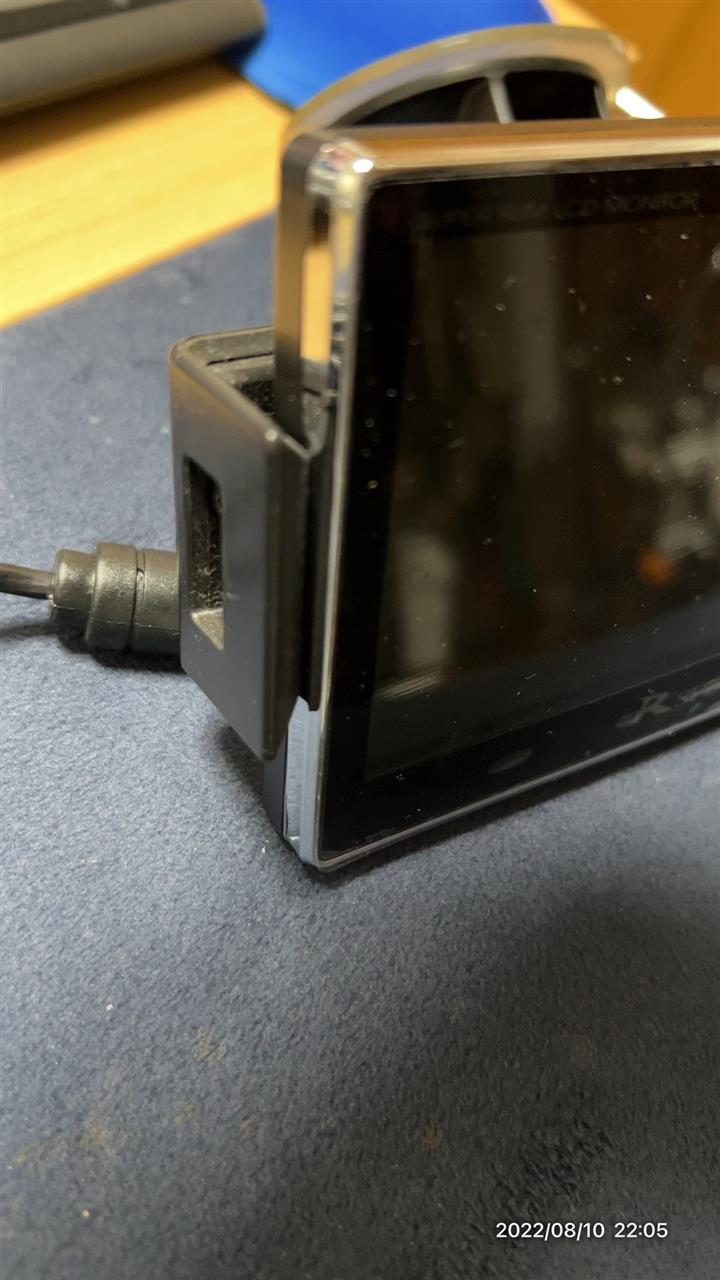

これに液晶モニターをこんなふうに挟んでしまおうという作戦です。
alt


ちょっと左右の挟み込みが甘いので落下の可能性があります。
alt


なので、ホルダーはもう少し大きめのしっかりしたものを
購入し直すかもしれませんが、割り切ってモニター背面に両面テープを貼り、
ホルダーと密着固定させてしまうのもアリかなと思っています。

そしてこのモニターをフロントガラス右下に貼り付け、
視線の移動が少ない位置にリアカメラの情報を見れるようにしたいです。

液晶の見たーのベゼルがシルバーで好みではないので、
ブラックに塗装してしまうのもいいかもしれません。

あとはリアカメラ。
ワイドなものが多いのですが、できればワイドよりはズームというか、
マクロレンズみたいにすぐ後ろの状態を撮影できるカメラがいいです。

モニターはある、固定方法もなんとかいい形になりそう、
あとはリアカメラ探しを進めてみます。

Posted at 2022/10/14 09:10:41 | コメント(0) | トラックバック(0) | CX-5 | 日記
