正月休みは工作がしたいなと思い卓上旋盤と卓上フライスの確認・・・・・
したのですがどちらもデジタルスケールの電池切れで交換時期でした(^-^；
というわけで

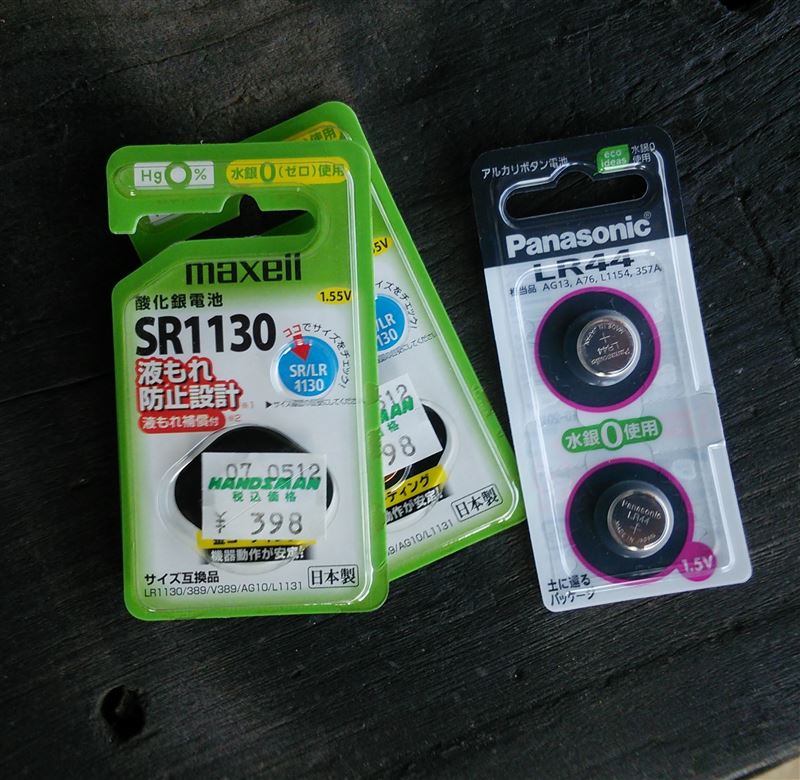

交換用のボタン電池を買ってきました。

まずは卓上旋盤。

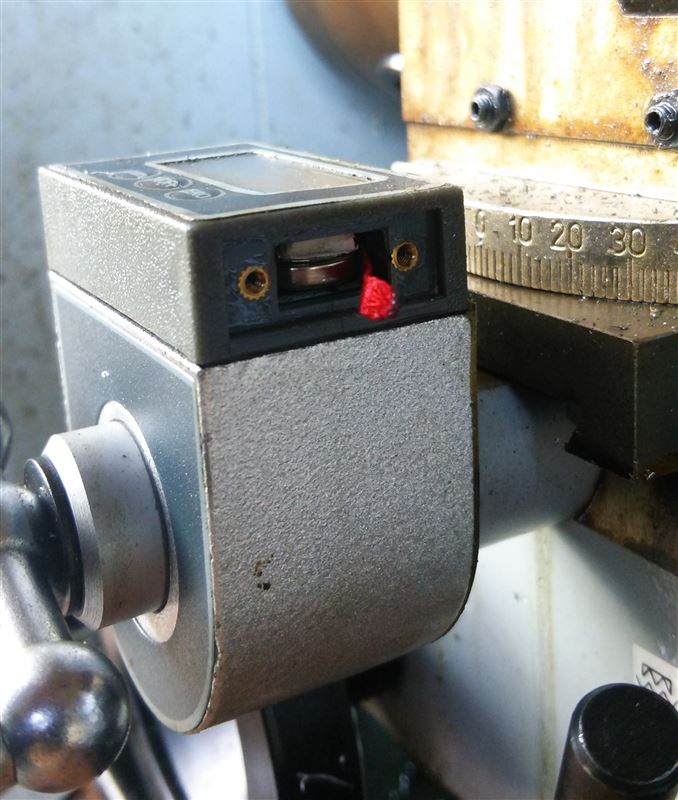

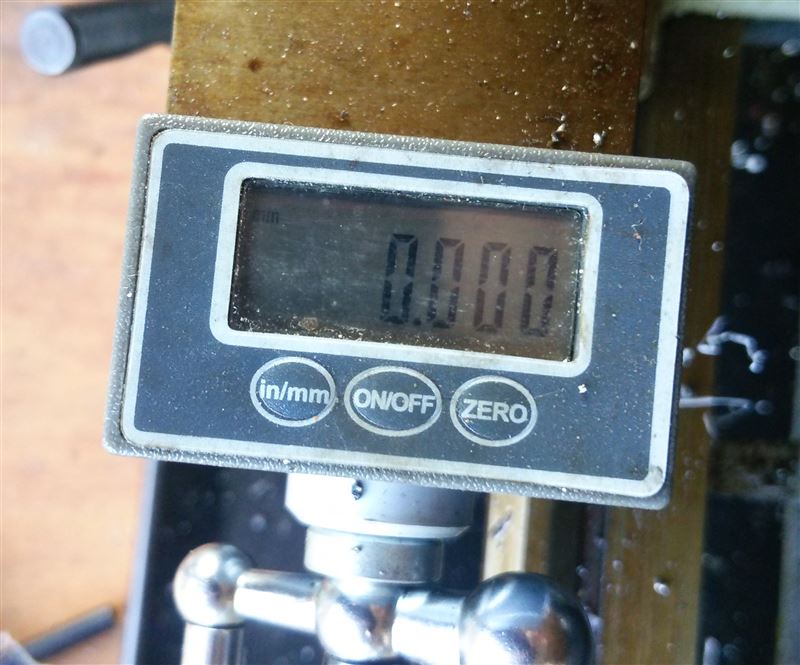

これは元々標準で付いていたデジタルスケールなので蓋をあけて電池交換すれば

あっさりと終了でした(^-^)

問題は卓上フライス盤(-_-；
デジタルスケールは市販ノギスを使っての自作なのですが電池交換までは考慮しているはずも無く・・・・・・・・・・・・

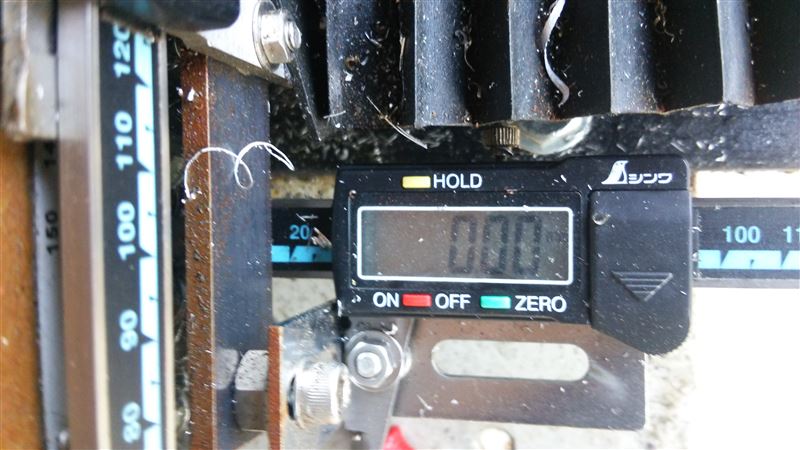

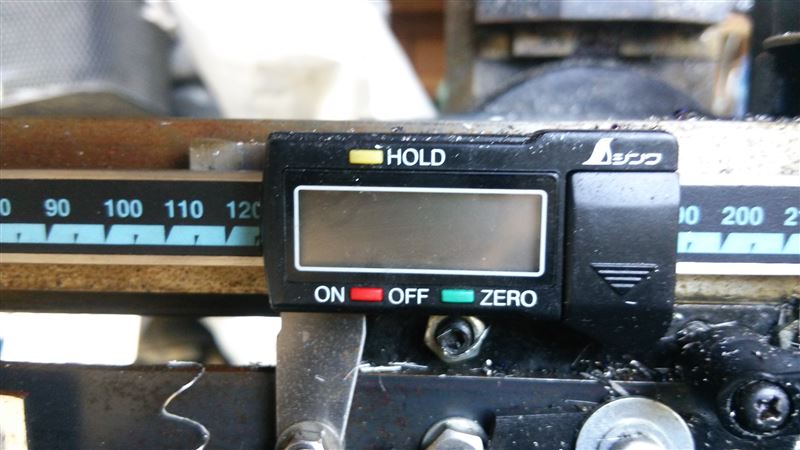

Y軸の方はまだ電池交換しなくても大丈夫でした。ちなみにこちらはなんとかこのまま交換出来そうです。

Ｘ軸は完全にお亡くなりになっていました(-_-；

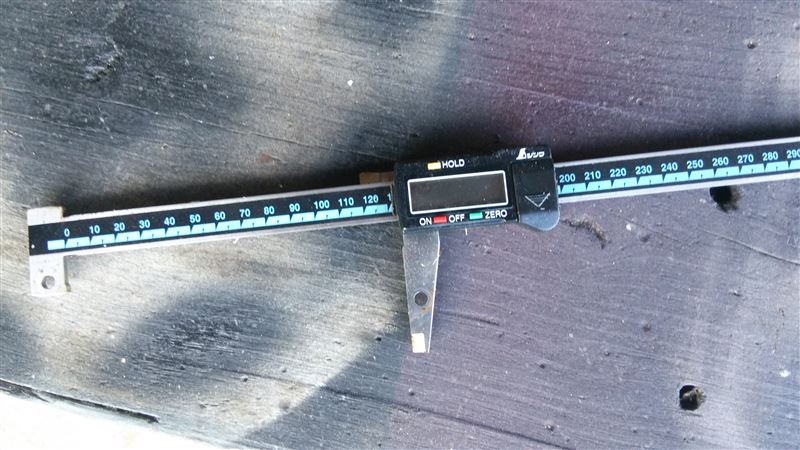

仕方ないので取り外して

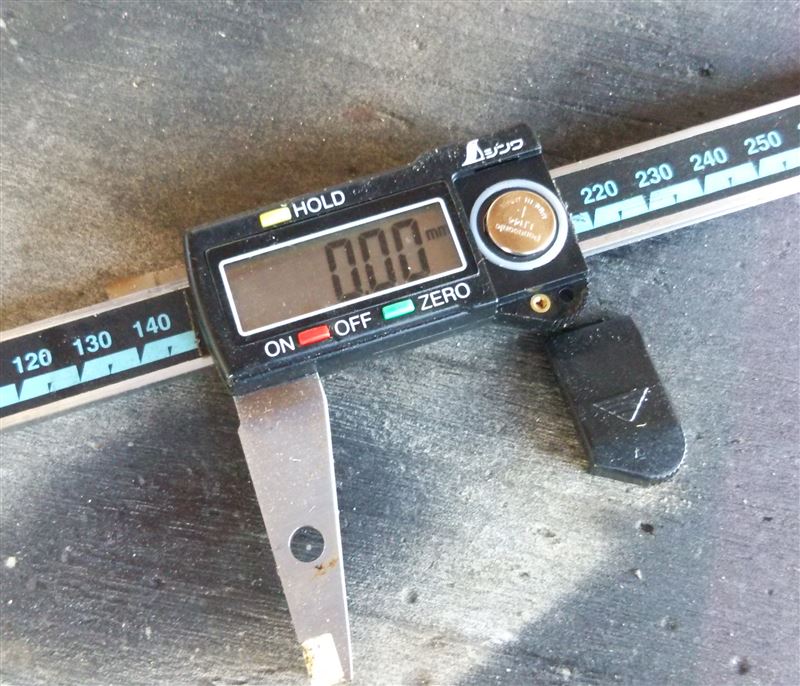

電池交換しました。

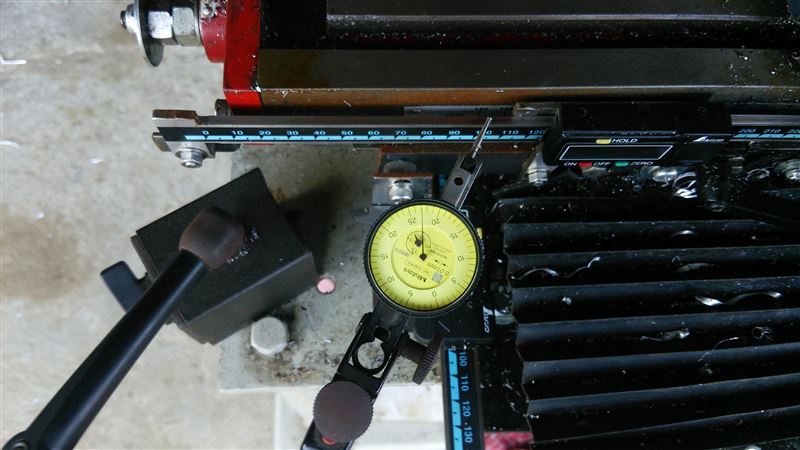

取り付けて精度出し。
実はこれがしたくなくて先延ばしにしていたんですよね(^-^；
0.02～0.03㍉のところで調整して終了。


今日はここまでの？予定だったのですが調子に乗ってしまって(苦笑)

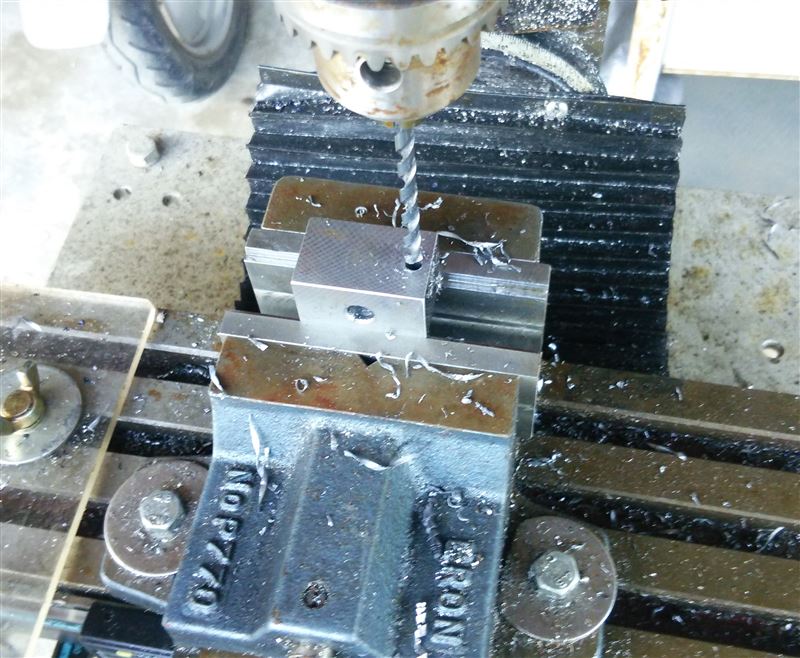

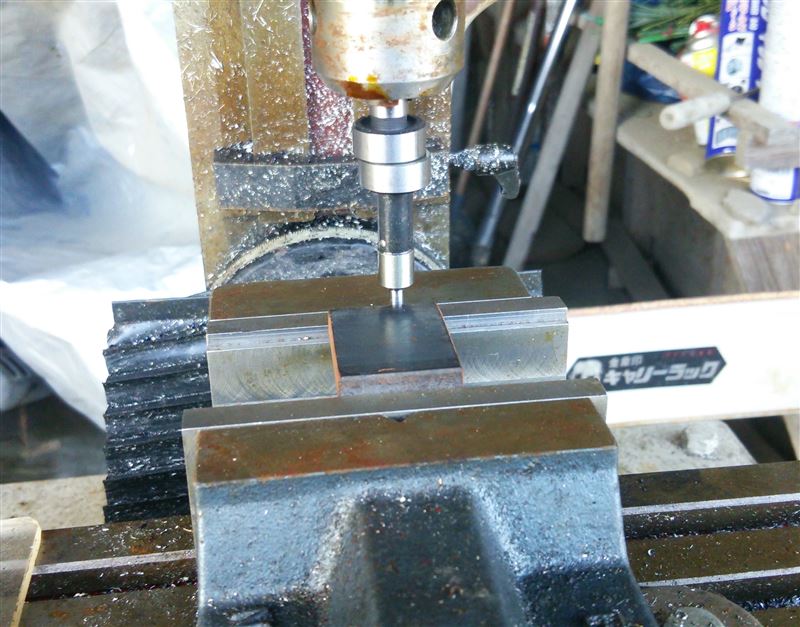

卓上フライスに材料をセットしゼロ点合わせ。
ホントはここは適当でも？いいんですけどね(苦笑)

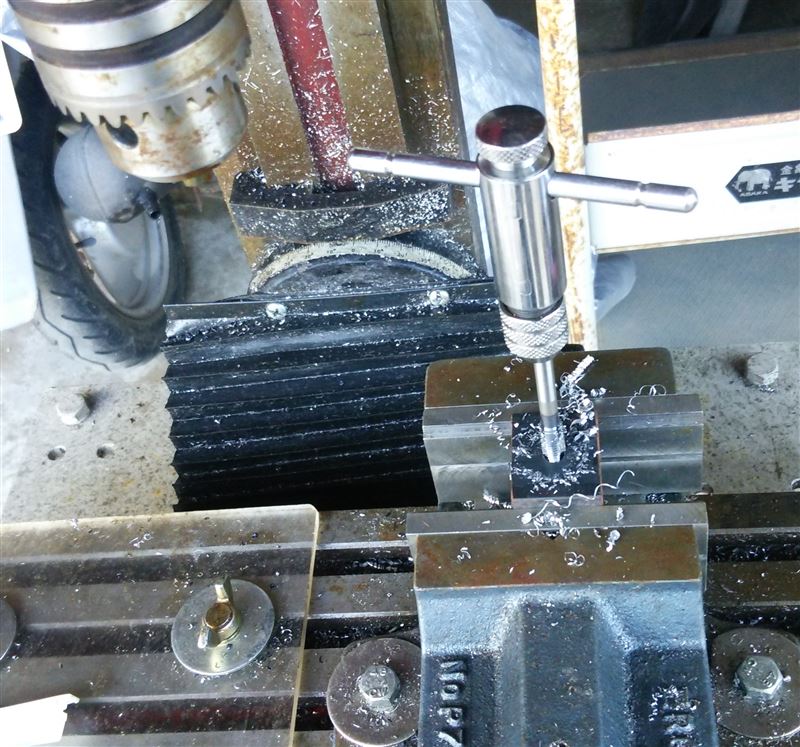

いきなりですがタップ加工。
やりだしたら夢中になってしまって写真撮ってません(爆)

もう一個の方も。
ちなみに6面加工は会社のヒマな時間に練習がてら削っていました(笑)

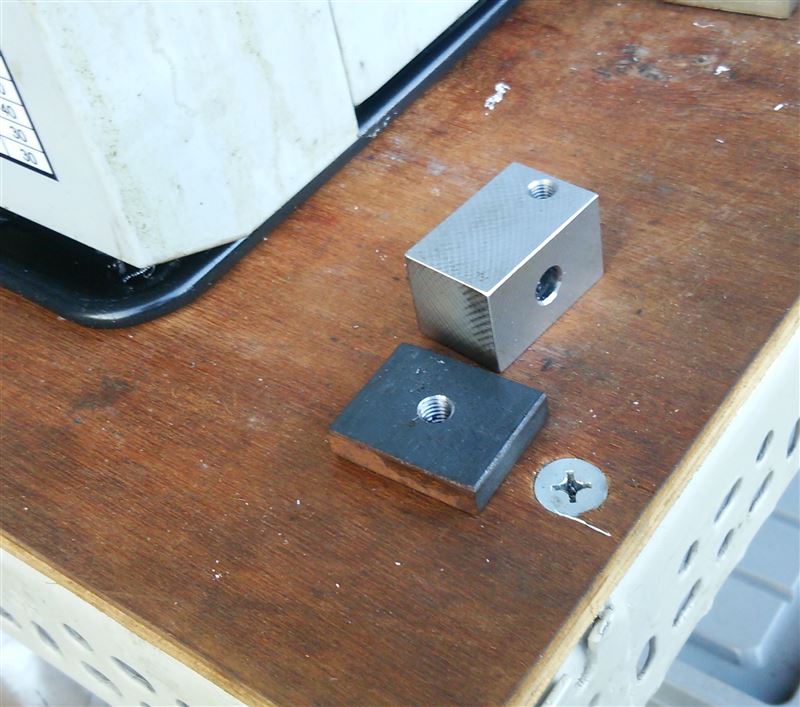

というわけで完成～簡単な作りですがとりあえずこれで機能は十分・・・・・のハズ。

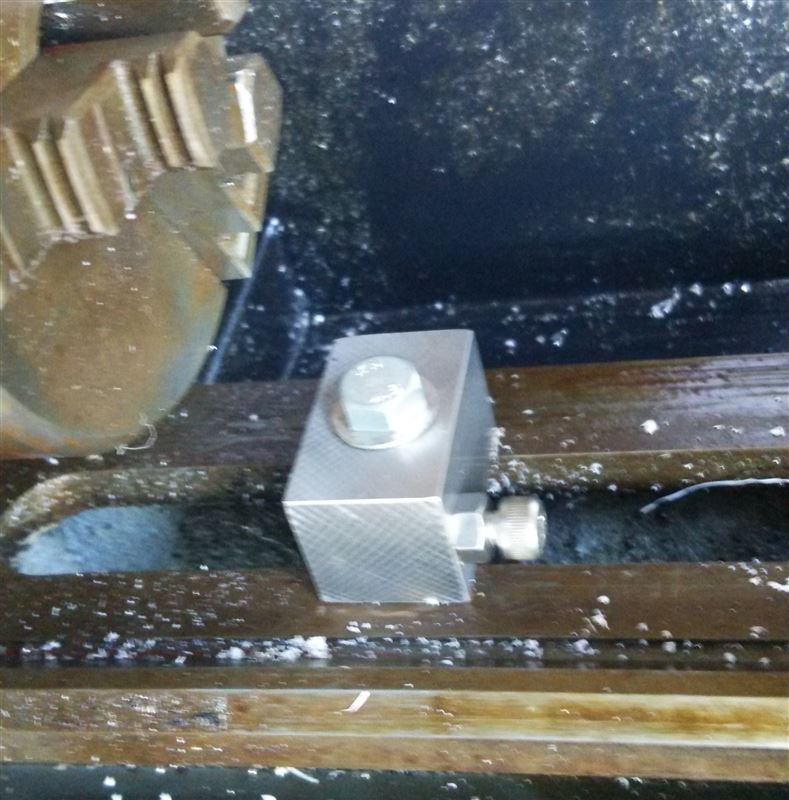

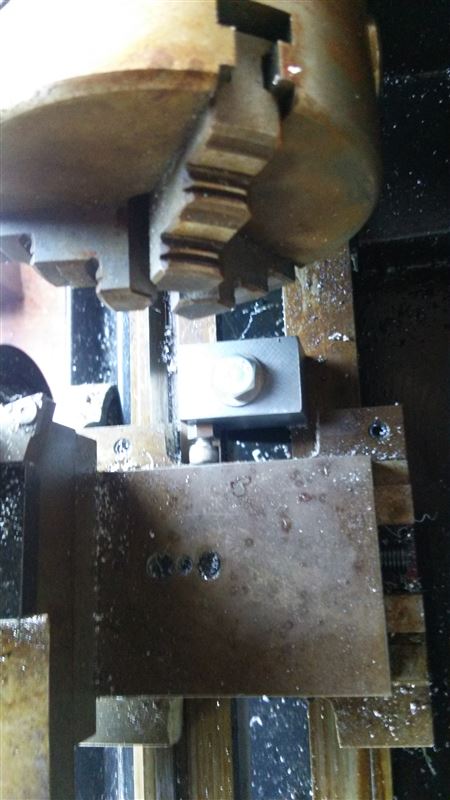

早速卓上旋盤に取り付け。

横送り用のストッパーです。これで自動送りを使っても毎回同じ位置で止められます(^-^)
まぁ自動送りはストッパーで止まる構造になっていないのでそのまま当たるまで動かしたらモーターが止まるかギヤを破損してしまいますので実際は当たる手前で自動送りを止め最後は手動でストッパーまで送るということになりますがそれでも毎回同じ位置で止められるので使い勝手は格段に向上します。

にしてもキリコで汚れた機械・・・・履いたり拭いたりしてもなかなか取れないし触れば触っただけキリコが出てきます(汗)
パーツクリーナーは出来れば使いたくない(-_-；エアブローもキリコが飛散するので使いたくないのですがそうも言ってられないのでここらでキレイにしてやろうと考えています(^-^；
