2021年12月02日 イイね！

このスタイルは初だったかも

このスタイルは初だったかもテレワークのランチで多いのが、メスティンでご飯を炊いて、
レトルトカレーで済ますこと。

レトルトカレーは炊飯中にメスティンの上において、
炊飯と同時に温め、炊飯後はメスティンと一緒に
保冷袋に入れて蒸らすのと同時に冷めないよう保温しています。

これまでは、ご飯をお皿によそってカレーをかけていましたが、
今日は時間がなく思い切ってご飯を片側に寄せ、合いたスペースに
カレーをかけてみました。

溢れるかな？と思ったのですが、意外と丁度いい量でした。
洗い物も減るし、これはこれでありかもしれないです。

Youtubeの動画では散々見ていたこのスタイル、
よく考えたら自分でやったのは初かもしれません。

これからはこのスタイルでいいかも。

Posted at 2021/12/02 18:43:57 | コメント(1) | トラックバック(0) | 日常 | 日記
2021年12月02日 イイね！

No.253 なにこれ？クラッチスイッチ？

なぜウィンカーが点滅しないのか。

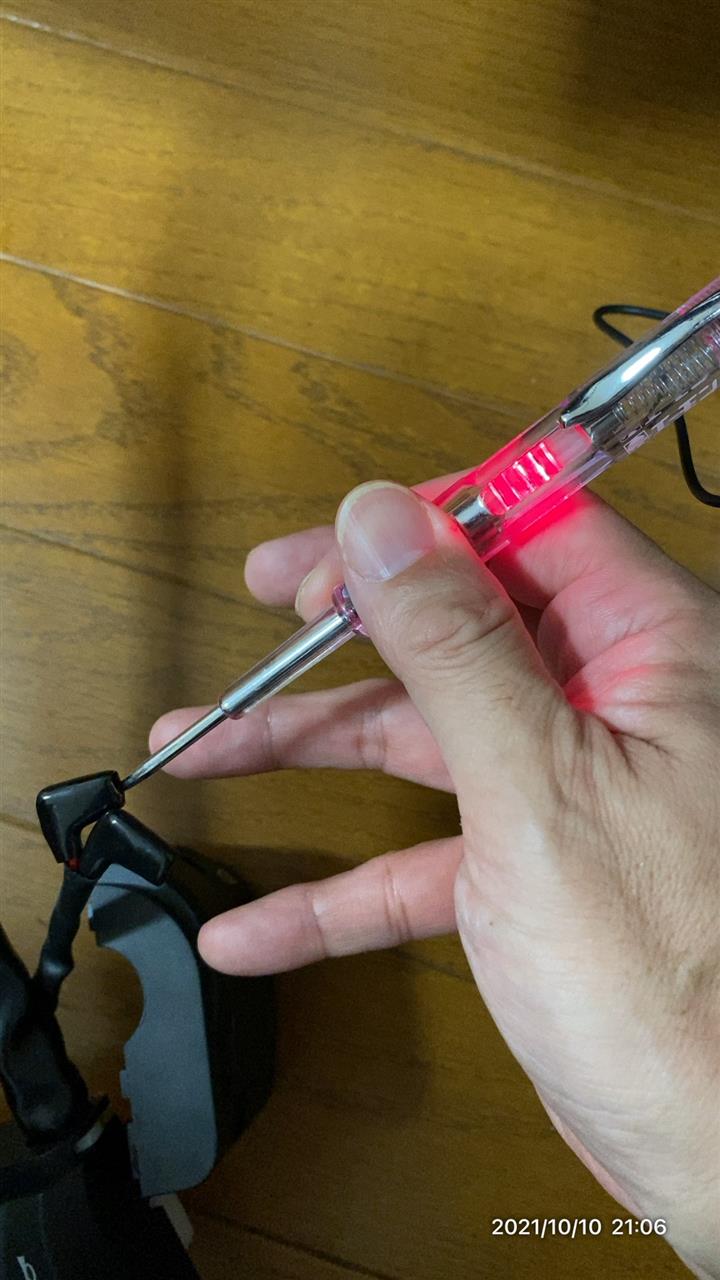

テスターで確認したところ、リレーからのプラス信号は来ています。

調査を行っていたところ、こちらのサイトの情報がとても参考になりました。


どうやら「クラッチスイッチ」が怪しそうです。
こちらの記事を見て思い出しました。
以前、購入したキットバイクをバラしていた際、クラッチレバーの
こちらのパーツがボロっと外れてしまいました。
ちょうどクラッチワイヤーの下(奥)にある黒いケーブル、あれです。
alt


当時、これが何のケーブルだったのか、用途は何なのかがわかりませんでした。
恐らくこれがクラッチスイッチだったのでしょう。
alt


クラッチを握ったときにスイッチが入るらしいですが、
今回のエンジンは遠心クラッチでクラッチレバーはありません。

さらに、上記のサイトによると、どうやら中で不可解な配線が
されているとのことで、今回の私の事象にも当てはまりそうです。

早速この謎を解き明かすため、一旦スイッチボックスのカプラーをバラシます。
alt


精密ドライバーのマイナスを使えば簡単にカプラーから外せます。
alt


さらに、スイッチボックスの根っこにあるタイラップも切断します。
alt


これで配線カバーがずらせます。
alt


ズルズルとずらして、配線カバーを外してしまいます。
これでスイッチボックスからの配線がむき出しになります。
alt


カプラー中央に組んだOrange-Redの配線は、何故かスイッチボックスの
中ではなく、スイッチボックスから出ていた平ギボシにつながっていました。
alt


平ギボシはOrange-Redの他にBlackがあります。
alt


通電していることを確認した際、カプラーのOrange-Redもですが、
alt


この平ギボシのOrange-Redも通電していました。
alt


つまり、メインハーネスのウィンカーリレーの信号が、Orange-Redに
通電していたことがこれでわかります。

ではなぜウィンカーが点滅しないのか。

まずは左右スイッチから出ているGreen-WhiteとGreen-Blackですが、
こちらはウィンカースイッチとワーニングスイッチから出ており、
alt

一つにまとまっていることが確認できました。
こちらはどうやら問題なさそうです。
alt


となるとやはり問題なのはウィンカーリレーの信号が左右スイッチに
流れていないことではないかと推測されます。

サイトの記事を読みつつ、実際の配線を確認していたのですが、
やはりこの配線が意味がわかりません．．．
ウィンカースイッチとハザードスイッチから出ているOrangeが
Blackと合流し、最後はBlackとして出力されています。
alt


このBlack、当初から疑問でした。
配線図にBlackの記載がないのです。
なので、使用目的も不明で保留にしていました。
alt

ではこのOrangeと合流しているBlack、どこから来ているのかというと、
なんと、平ギボシなのです。
alt


つまり、
ウィンカーリレー→カプラーのOrange-Red→平ギボシのOrange-Red
と流れた電流は行き場もなくそこで終わり．．．

そりゃウィンカーが点くはずがありません。

ではどうすればよいのか。
Orange-Redは無視し、Blackにウィンカーリレーの信号を流せば、
ウィンカーリレー→カプラーのBlack→ウィンカースイッチと流れ、
スイッチ操作で電流はGreen-WhiteかGreen-Blackへ流れ、
結果的にウィンカーが点滅するのでは？と推測しています。

もしくは平ギボシのOrange-RedとBlackを直結してしまえば、
同じように電流は流れると思います。
その場合、Blackの配線は未使用となります。

どちらが良いか、未だ検討中ですが、クラッチレバーもないし、
クラッチスイッチは不要、その配線も不要と考え、
Orange-Redを廃止、2つの平ギボシも廃止し、
Orangeが合流しているBlackを採用する案が有力です。

最終的には切断してしまいますが、まだほかの配線の解析が
終わっていませんので、とりあえずの動作確認のために、
Blackをカプラー加工して動作確認に進んでみようと思います。
Posted at 2021/12/02 09:23:14 | コメント(0) | トラックバック(0) | モンキー(もどき) | 日記
