2021年12月10日 イイね！

No.258 右スイッチボックスの構造確認

右スイッチボックの配線加工に入る前に、構造を確認してみます。
alt

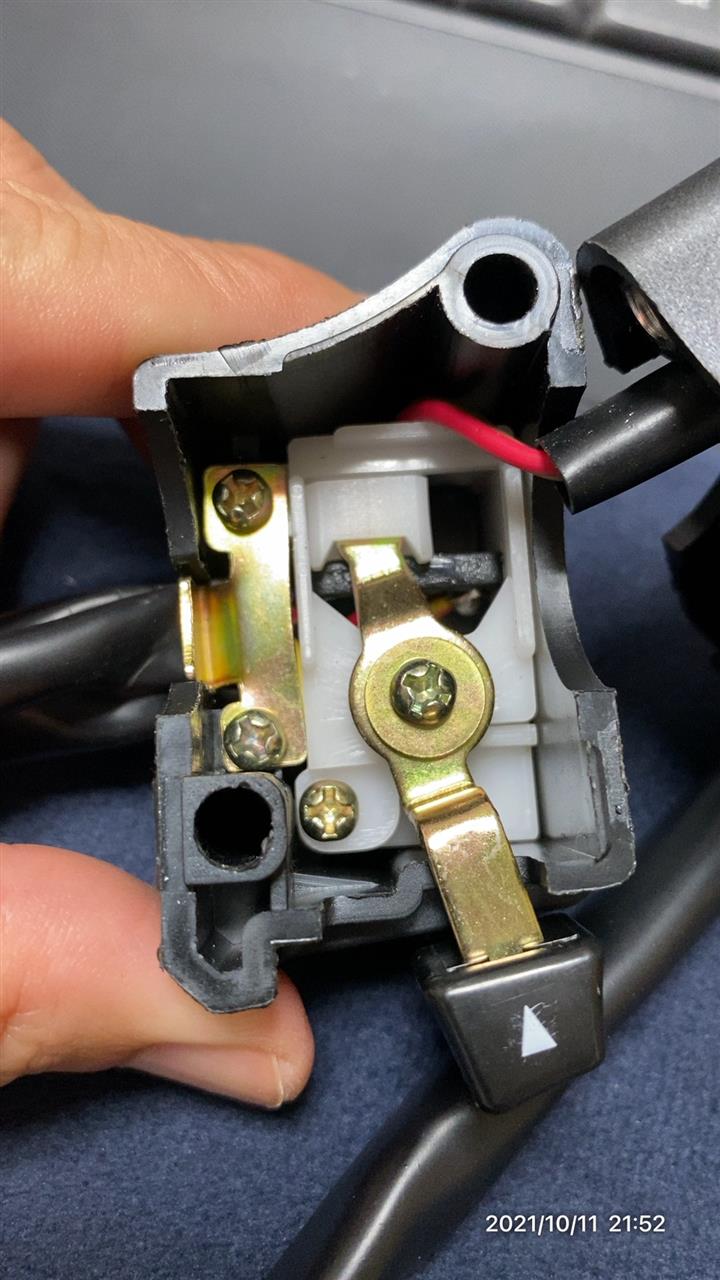

左はタイラップでケーブルが固定されていましたが、右は金具で
抑え込まれているようです。
alt


この金具を外せば配線をフリーにでき、配線カバーも外せそうです。
alt

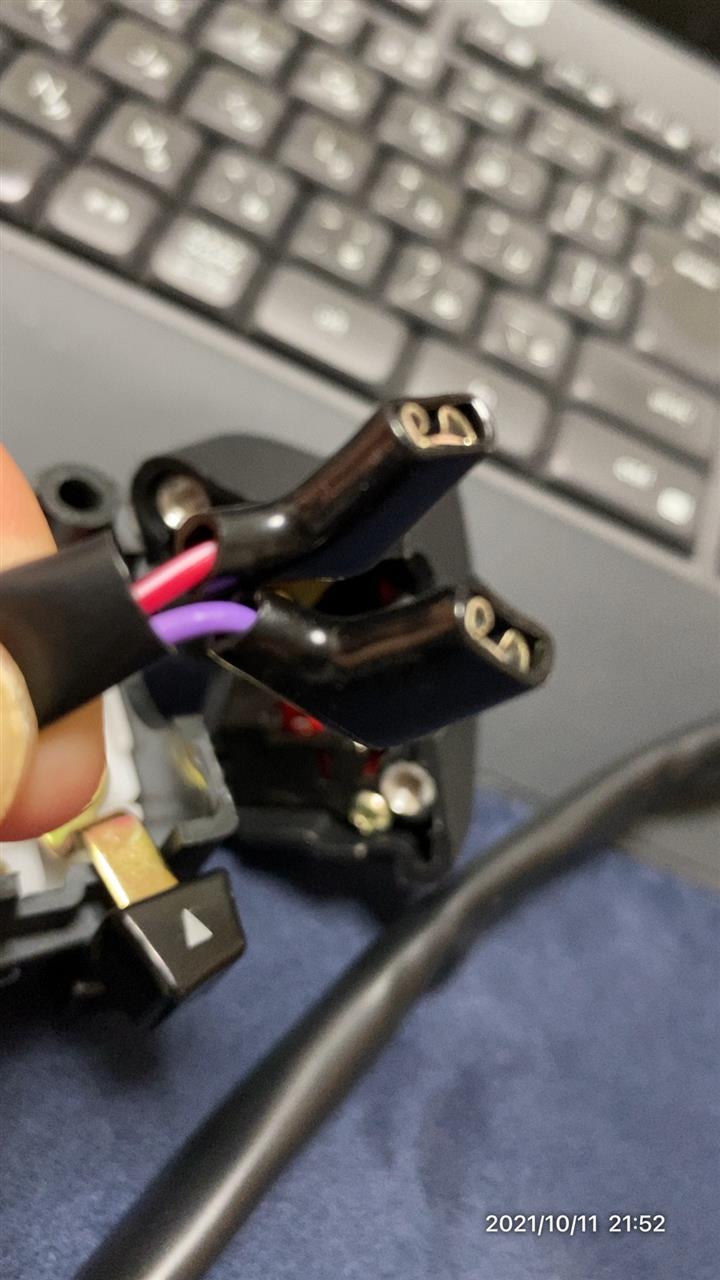

あとはお約束のこの平ギボシ．．．
alt


配線の色はRed-WhiteとPurpleのようです。
スイッチボックスの配線図を見ると、ライトスイッチと
スタータースイッチに繋がっています。

ん？この2つのスイッチが外に配線を出している意味とは？
ストマジのように、フロントブレーキを握っていないと動作しない、
ブレーキスイッチなのでしょうか？
これも不要なので撤去予定ですが、まずは配線を確認してからです。

カプラーはこちらも9極。
でも配線は7本。
こちらも切断して組み替える予定です。
alt


そして地味にめんどくさいのがこのピン。
alt


左側は金属製のピンを抜けばよかったのですが、
どうもこの右側はプラスチックのピンではありますが、
中央に金具が入っています。
alt


ちょっと金属を抜けるか試しましたがダメでした。
プラスチックの部分を切り落としつつ、金属のピンを
抜けば良さそうです。

とういことで、右スイッチボックスの確認は以上です。
次はカプラー切断、配線カバーを外して全配線をむき出しにします。

Posted at 2021/12/10 12:39:36 | コメント(0) | トラックバック(0) | モンキー(もどき) | 日記
