2022年12月01日 イイね！

ハザード電源の延長

ハザード電源の延長0V電源の作業の延長で、化粧パネルも外してみたくなりました。
予め調べていたので外し方はバッチリです。

グローブボックスを開け、下から手を入れて手前に引っ張れば、
簡単に外れます。
alt


そのまま運転席側まで外せばエンジンスターターボタンのカプラーだけが
接続された状態でした。
今回はこのカプラーは外す予定はないのでそのままにしておきました。
alt

次は上部の化粧パネル。
こちらは助手席ドア側に内張り剥がしを入れて浮かせれば、
外すことができますが、メーターパネルあたりがちょっと外しにくいです。
alt

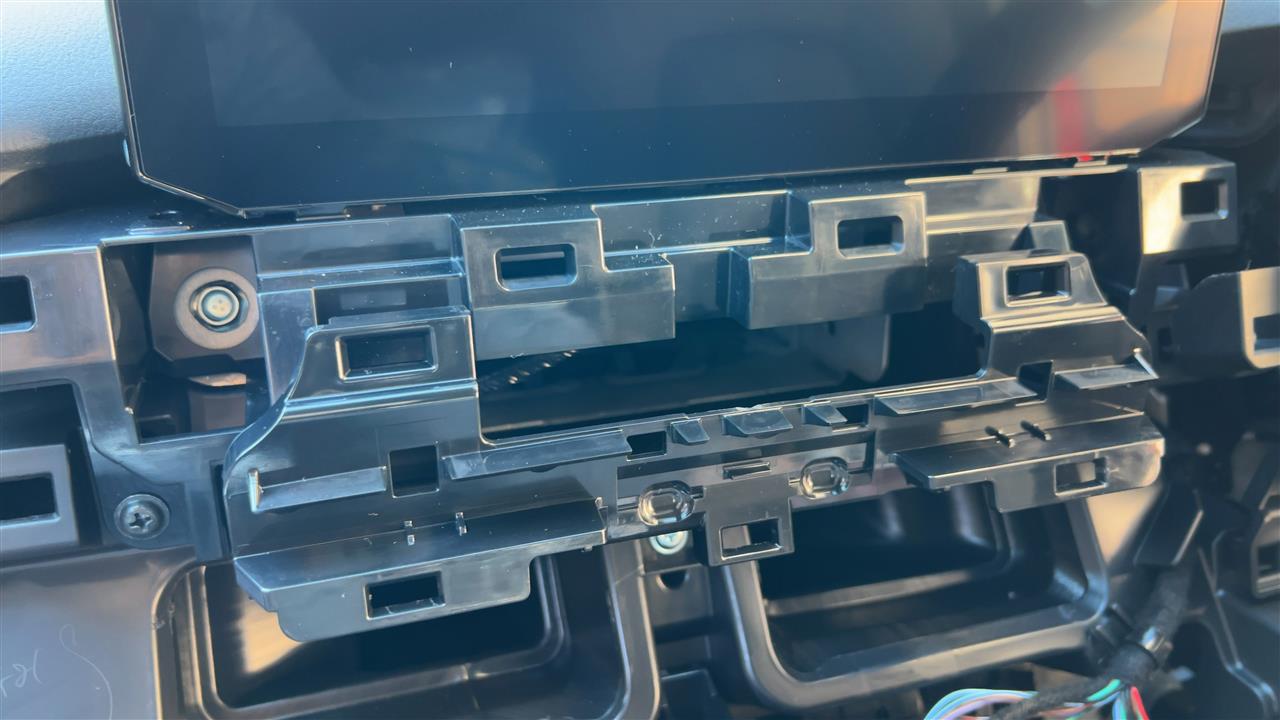

ここで気づいたのですが、ここ、もともとはCD/DVDスロットが
あった場所じゃないでしょうか？
うちのモデルにはCD/DVDスロットが無くなっていますので、
ここがガランと空洞スペースです。
alt


ハザードのカプラーを発見です。
alt


4本の配線がありますが、ハザードは白色の配線みたいです。
(これも0V電源らしいです)
alt

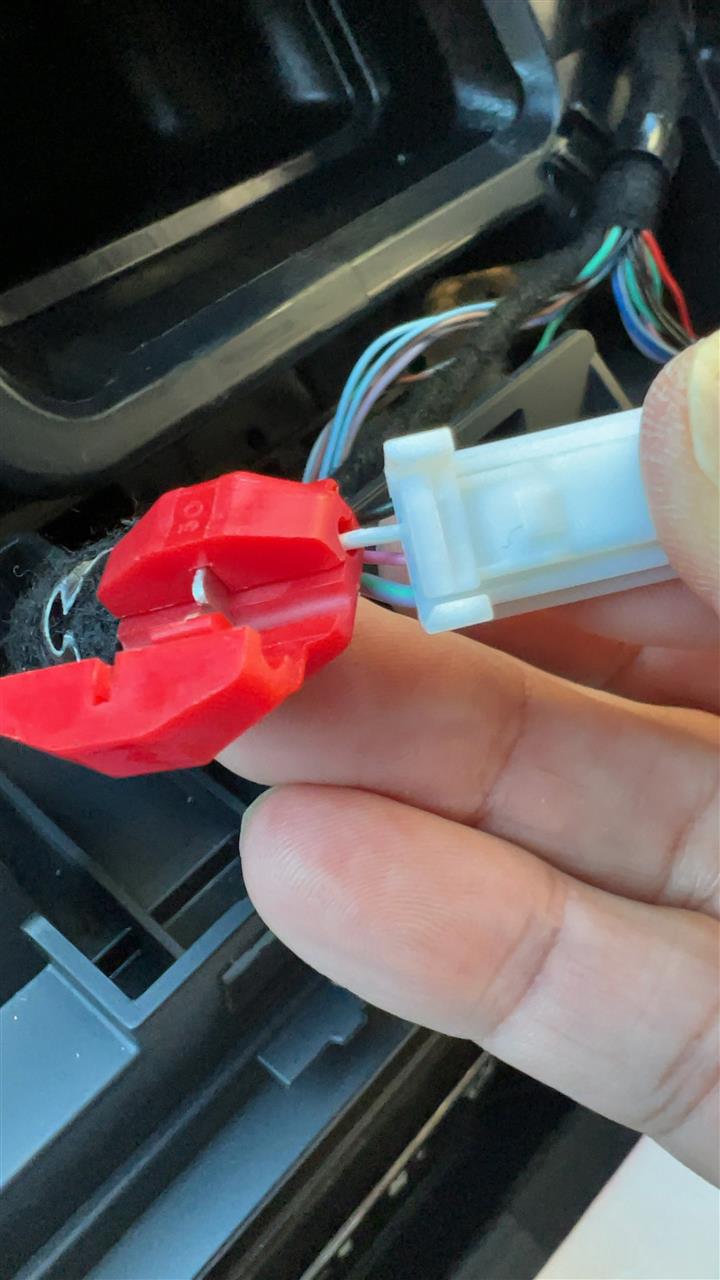

慎重に被覆を剥がし、白い配線にエレクトロタップで分配。
alt


配線は一旦グローブボックス内まで延長しておきました。
alt


この配線もギボシ加工して、ヒューズボックス経由で
運転席下まで延長します。

ただこの配線はマイナスコントロールらしいので、ひょっとすると
ハザードスイッチの増設に使えないかもしれません。
現在、プラス配線がどれなのかを追加で調査中です。
どちらも使うと思うのでおそらくもう一本分配予定です。

久々の作業はとても緊張しましたが非常に楽しい時間でした。
ただ、数年前に比べ老眼が進行しており、老眼鏡なしでは
とても作業できない自分にちょっとショックでした。

さて、あとはイルミとリバース。
2つとも電源の場所はある程度調査できています。
もうちょっと調べてから、2つとも分配して、各種電源は取り終えます。

並行して部屋では各種キットの配線をカプラー化し、
取り付け準備を進めれば、残りの作業はすべて運転席下で
完結させられる予定です。

Posted at 2022/12/01 08:18:52 | コメント(0) | トラックバック(0) | CX-5 | 日記
