2023年01月09日 イイね！

イルミ電源が取りにくい

イルミ電源が取りにくいリバース信号も取れましたので、あとはイルミ電源です。
イルミはグローブボックスを外した右奥にあるカプラーの
黄緑の線だということは予習済みです。

早速状況確認。
目的のカプラーの位置は確認できました。
alt


ところが、予習では見たことのない、黄色、赤、黒の配線が
ぐるぐる巻きにされて邪魔です。

こちらはひょっとするとグローブボックス内にあるETCの
配線かもしれません。
alt


この配線の奥に、目的のカプラーがあります。
(指にピントが合ってしまいました)
alt


指の奥のカプラーの黄緑色の線からイルミ電源が取れるらしいのです。
ですが、かなり狭く、難しそうです。

イルミはスモールランプの点灯と同じ意味でしょうか？

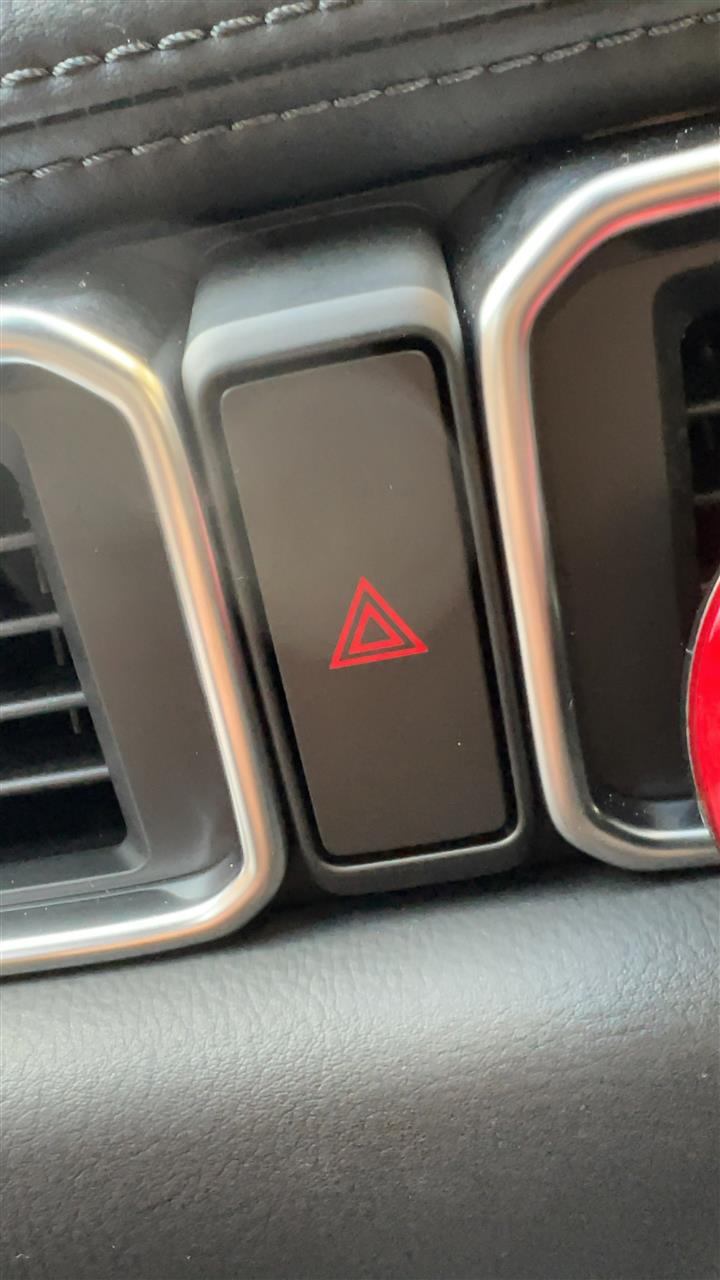

だとすると、ちょっとわかりにくいですが、ハザードスイッチが
スモール点灯時にうっすら点灯します。
alt


日中はわかりにくいのですが、確かに点灯しています。
alt


ハザードの配線は四本。
常時電源
アース
マイナスコントロール
そして、イルミのはずです。

ここからなら配線は簡単に取れます。
この配線の意味を調べ、可能ならハザード裏からイルミ電源を
とってみたいと思います。
Posted at 2023/01/09 09:16:15 | コメント(0) | トラックバック(0) | CX-5 | 日記
