2023年11月03日 イイね！

OBD2スキャンツール常設完了

常時電源タイプからACC電源連動タイプに改造を終えた
OBD2スキャンツールを車内に固定し常設します。

まず電源はいつものように運転席下に集中させている
各種カプラーのACCに接続。
alt

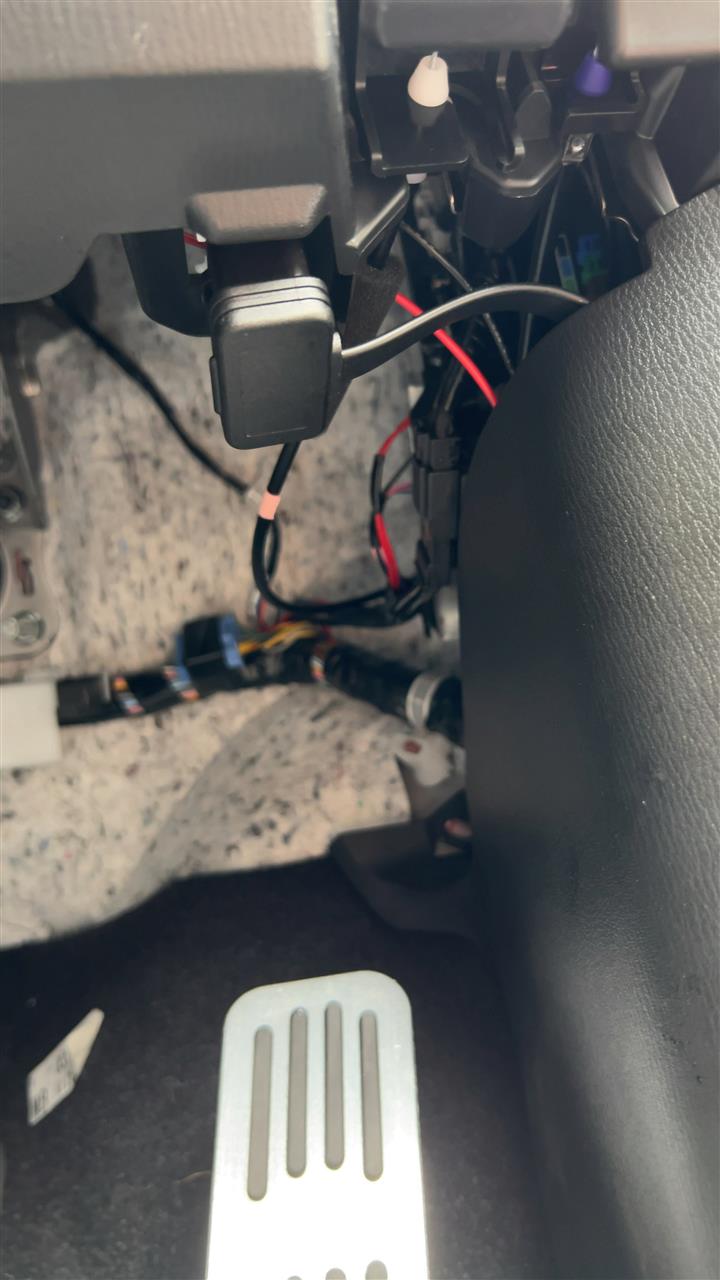

配線を運転席足元まで引き込みます。
alt


OBD2スキャンツールの常設場所はアクセル横のパネル内。
alt


この下に良さそうな空間がありますのでここを使います。
alt

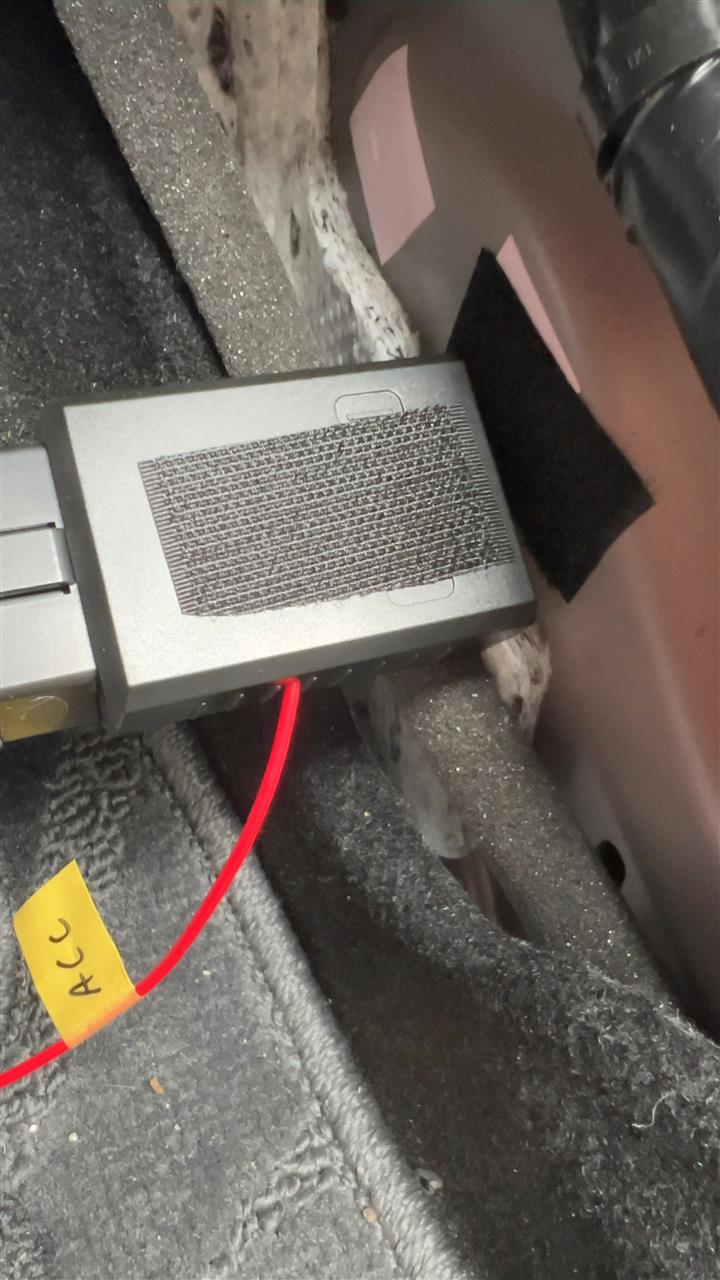

マジックテープで固定します。
alt


配線を整える前に動作確認。
ちゃんとACCに連動して動作してくれました。
alt


あとは配線を束ねてカバーを戻せば完成です。
スッキリした見た目で飛び出しもなくいい仕上がりです。
alt

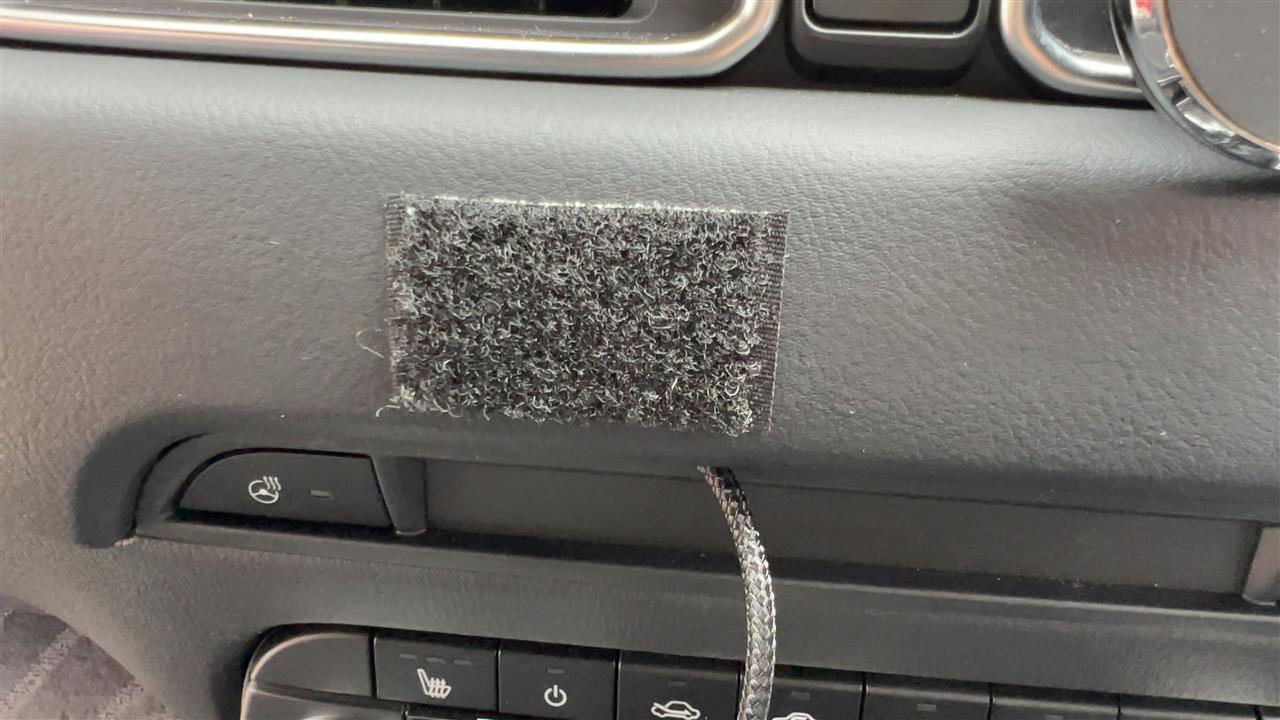

モニターとなるRakutenMiniはとりあえずここに設置します。
仮の場所なので、マジックテープでの固定にしてみます。
alt


若干運転席からの視認性が悪いですが、見えなくはありません。
alt

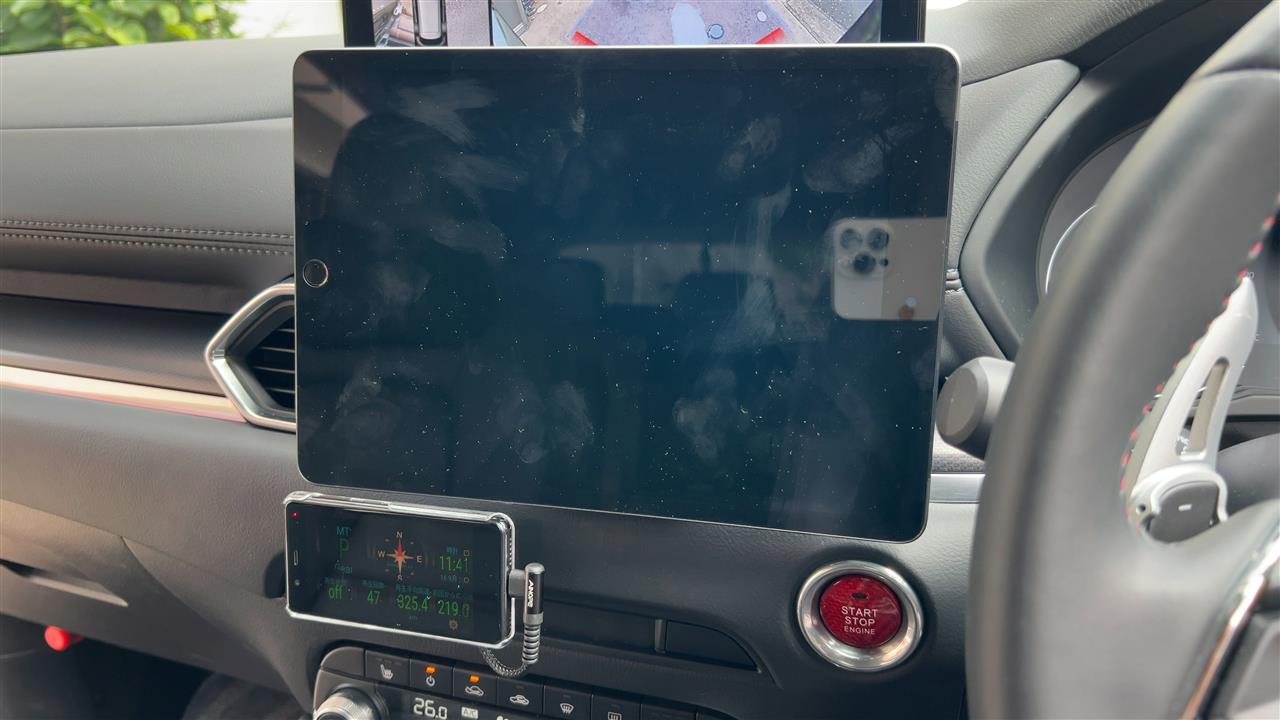

iPadを設置した際の干渉も問題なさそうです。
alt


この状態で2日ほど過ごしたのですが、9月中旬とはいえ、
まだまだ残暑が厳しく、マジックテープが剥がれ落ちてしまっていました。
あまり上に設置すると、すぐに高温注意で停止してしまうので、
これ以上上には設置できそうにありません。
RakutenMiniの設置場所についてはもう少し考えますが、
とりあえずOBD2スキャンツールの常設は完了しました。

Posted at 2023/11/03 08:51:34 | コメント(0) | トラックバック(0) | CX-5 | 日記
