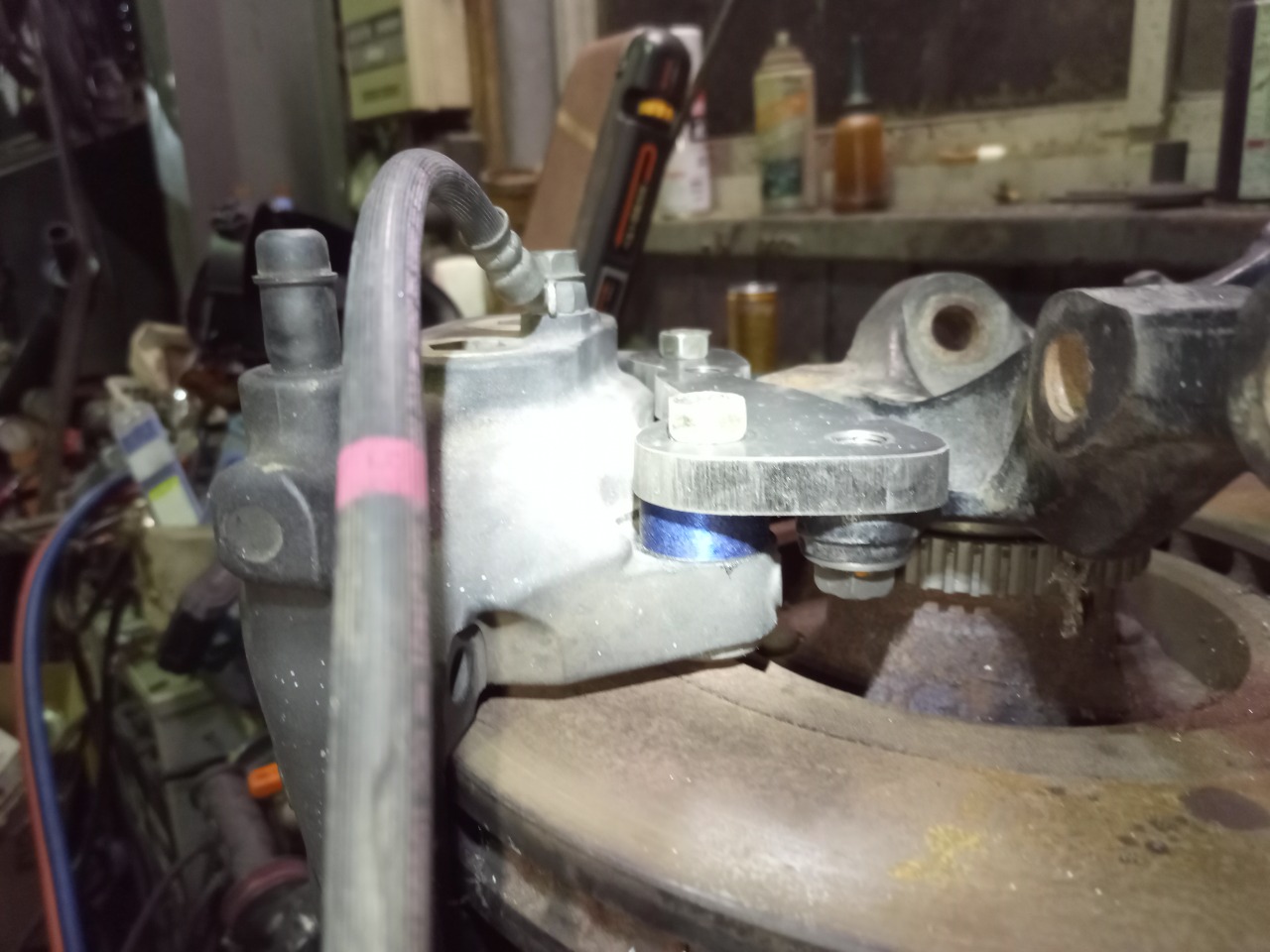

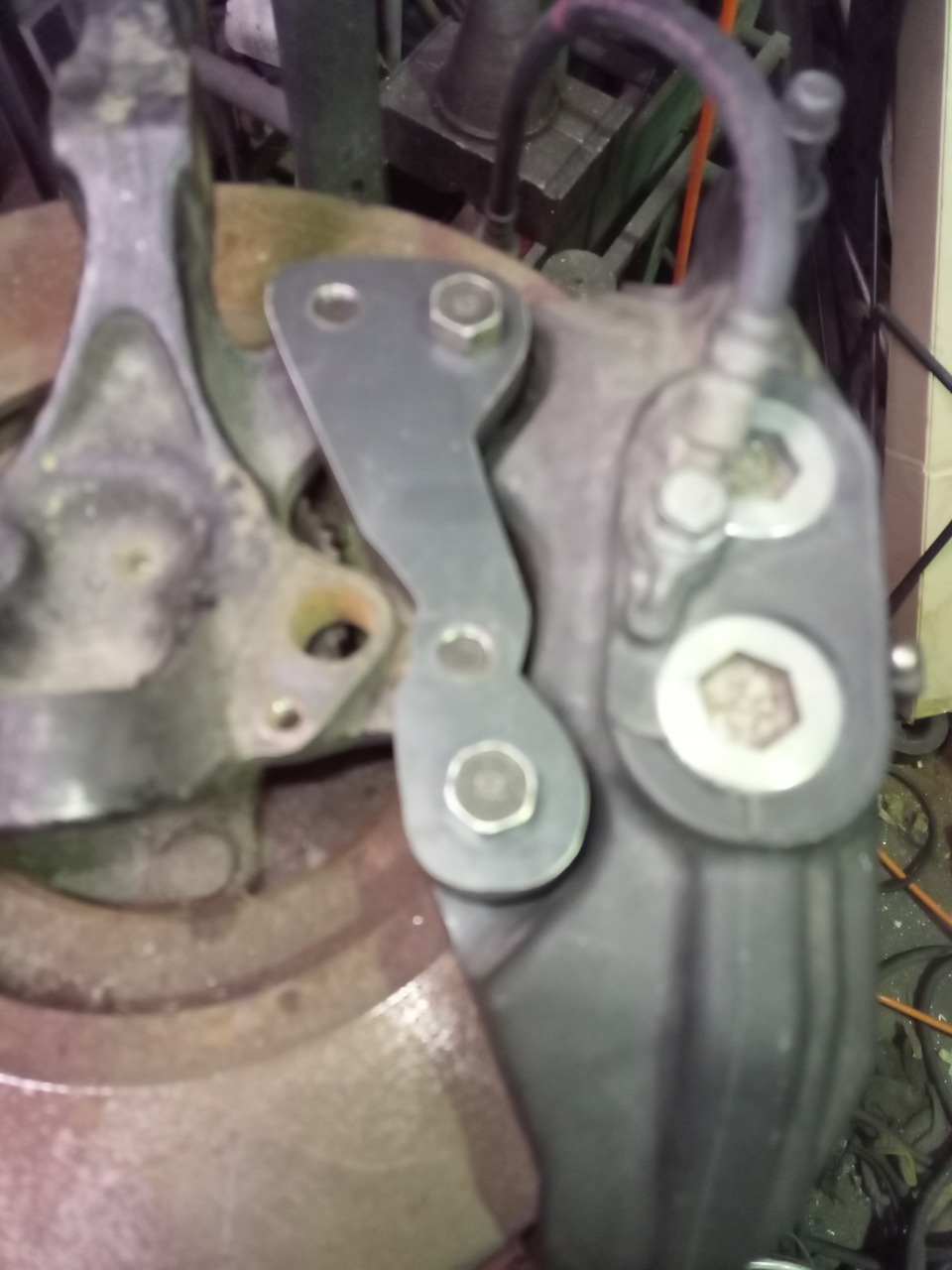

仮合わせで終わっていたキャリパーブラケット制作開始します。
あと1回位の修正だけだと思ったんですが、キャリパー少し下に装着する事になるので、ドリフトなどで大きい切れ角で使うと干渉するかもしれない。
ギリギリのクリアランスを探すこと5回目の試作でやっと位置決め完成。

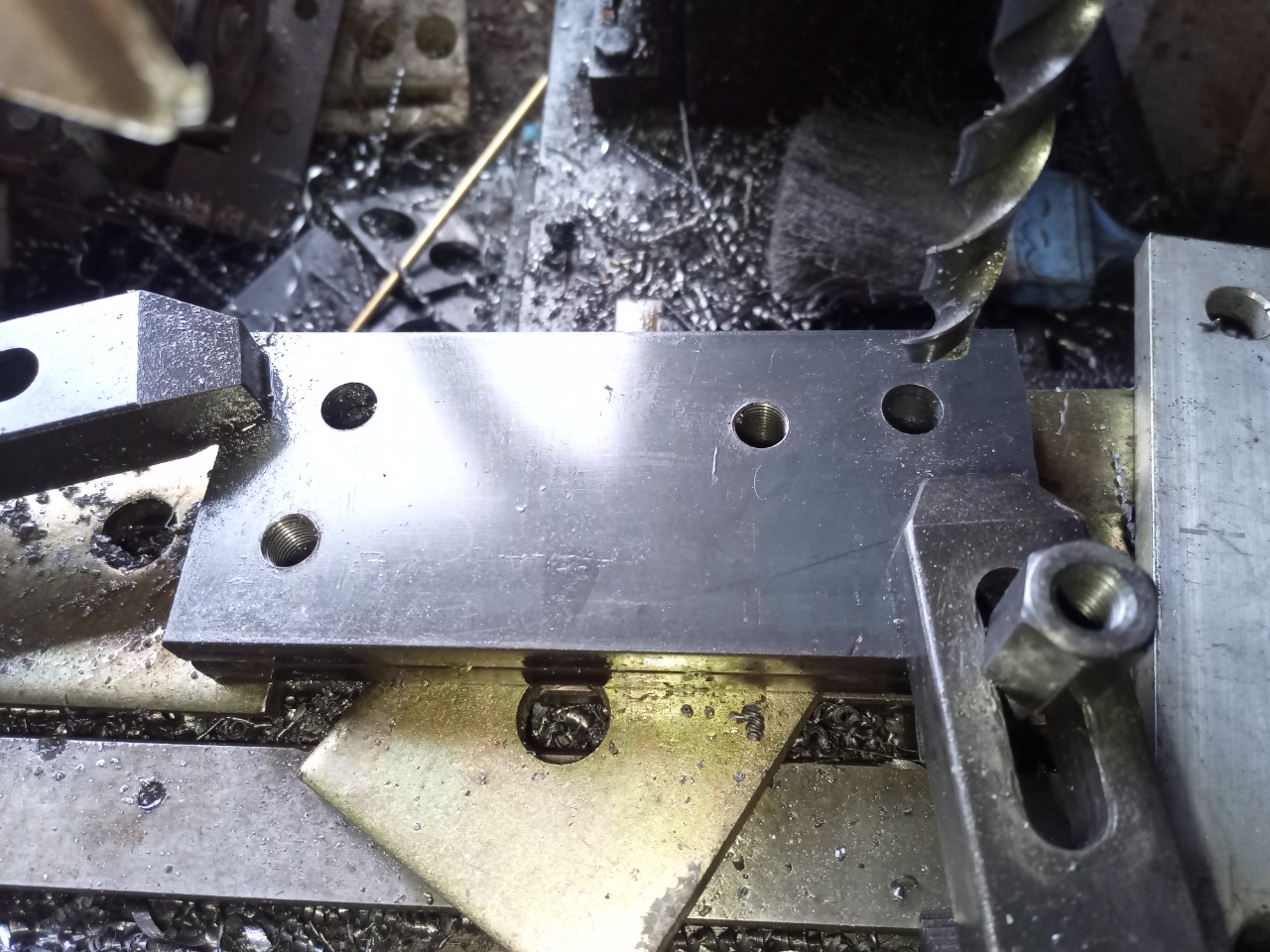

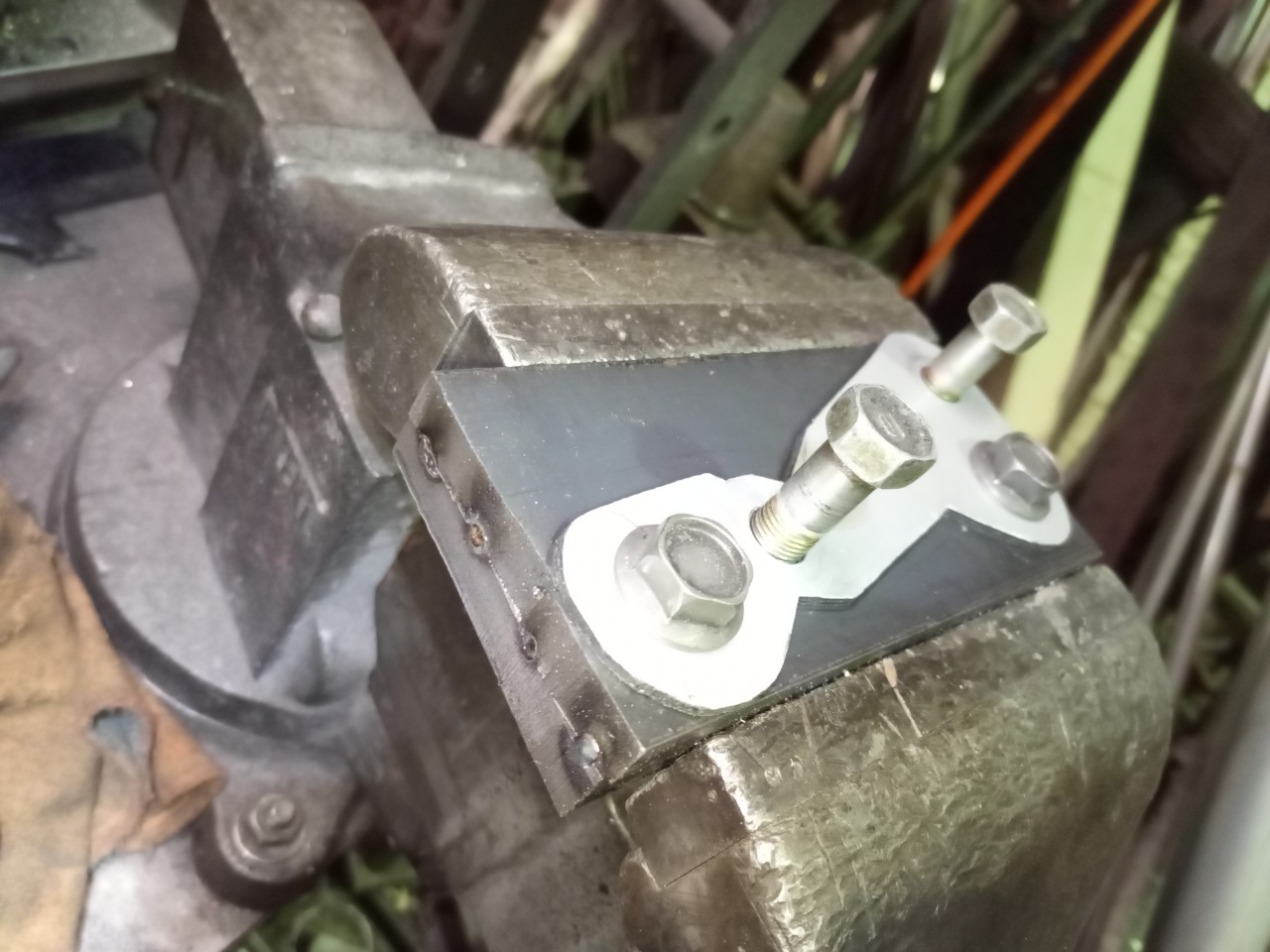

S45Cフラットバー2枚点付け溶接してフライスで穴開けします。

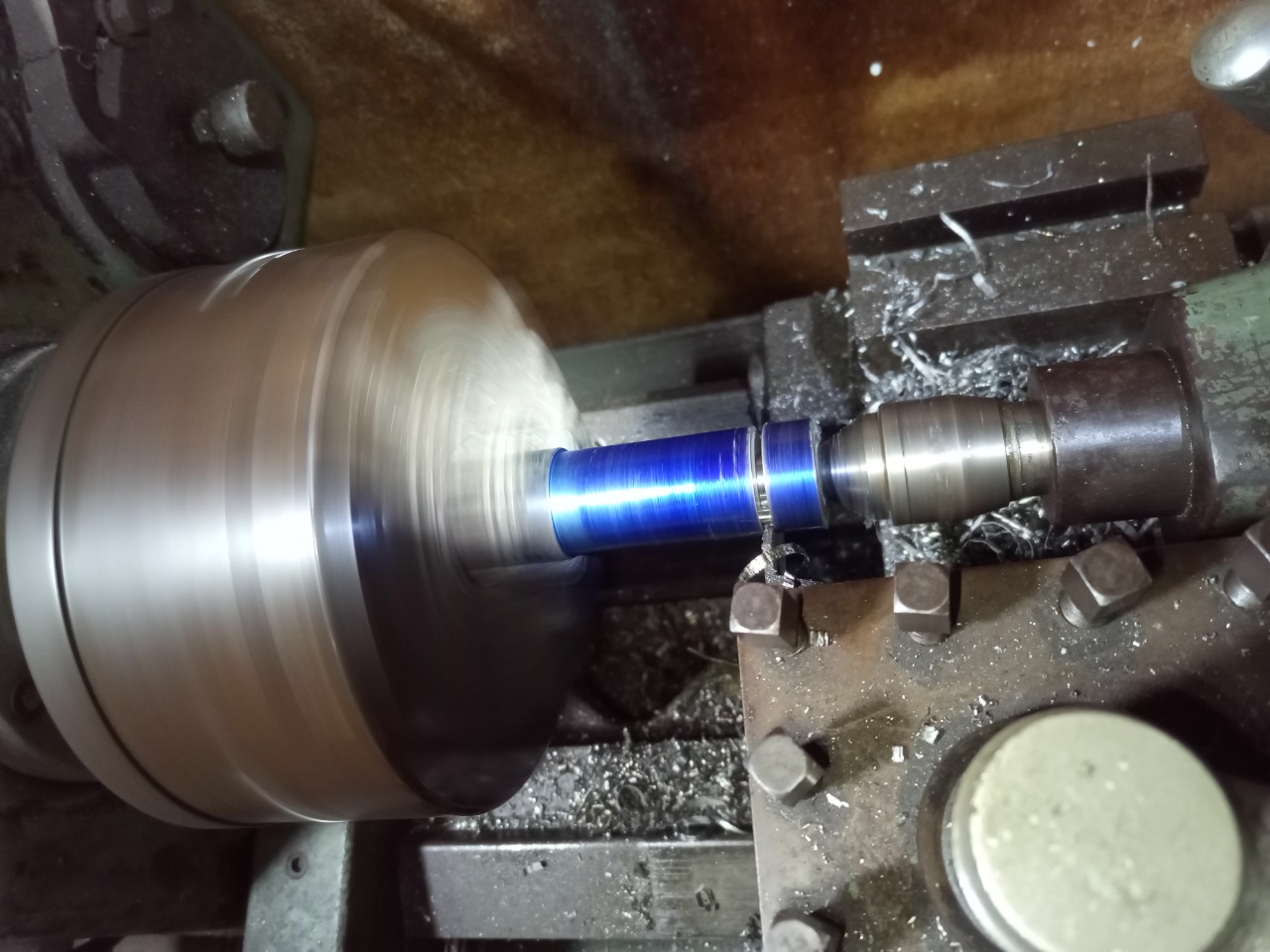

高さ調整用スペーサーもS45C丸棒から制作します。


組み立て

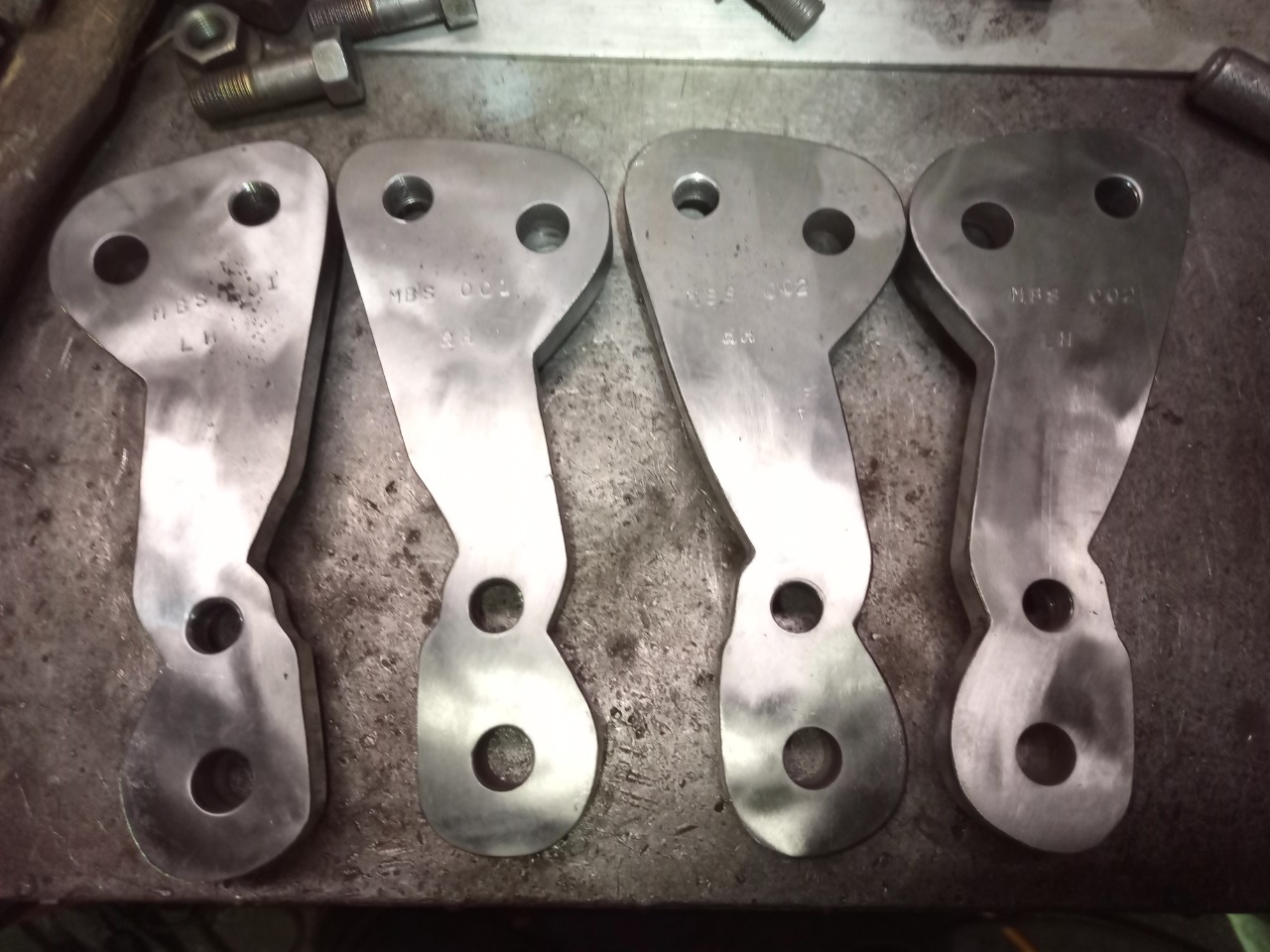

スペーサーを溶接してシリアルNO刻印します。
とりあえずの2台分、12mm厚あるとトリミングに時間がかかるので、それなりの金額になるかな。
専門店でもないんで、取り付けまで頼む人なら受けるようにしよう。
しばらく作りたくないから、常連さんのみです。
まあテストして様子を見るつもりです。


年末からの不調が響いて（完治済み）作業がたまっている状態で複数台ちょっとずつ手をつけているのでお待くださいね。
重い作業が多ので、中々進まない。

エンジン始動、特に冷間時にLINK画面上は正常に見える、日を跨いで接続するとアイドルポジション数値が変化しない、テストモードにして動いているのは確認済み。
思い当たるのはスペアのノートPCで接続時に画面がバグるのが度々起きていました。
メインノートPCの少し前のデータのベースに設定し直すとちゃんと動作します。
まさかのPC不良で動作が不安定になっていました。
気づくのにしばらくかかったよ。

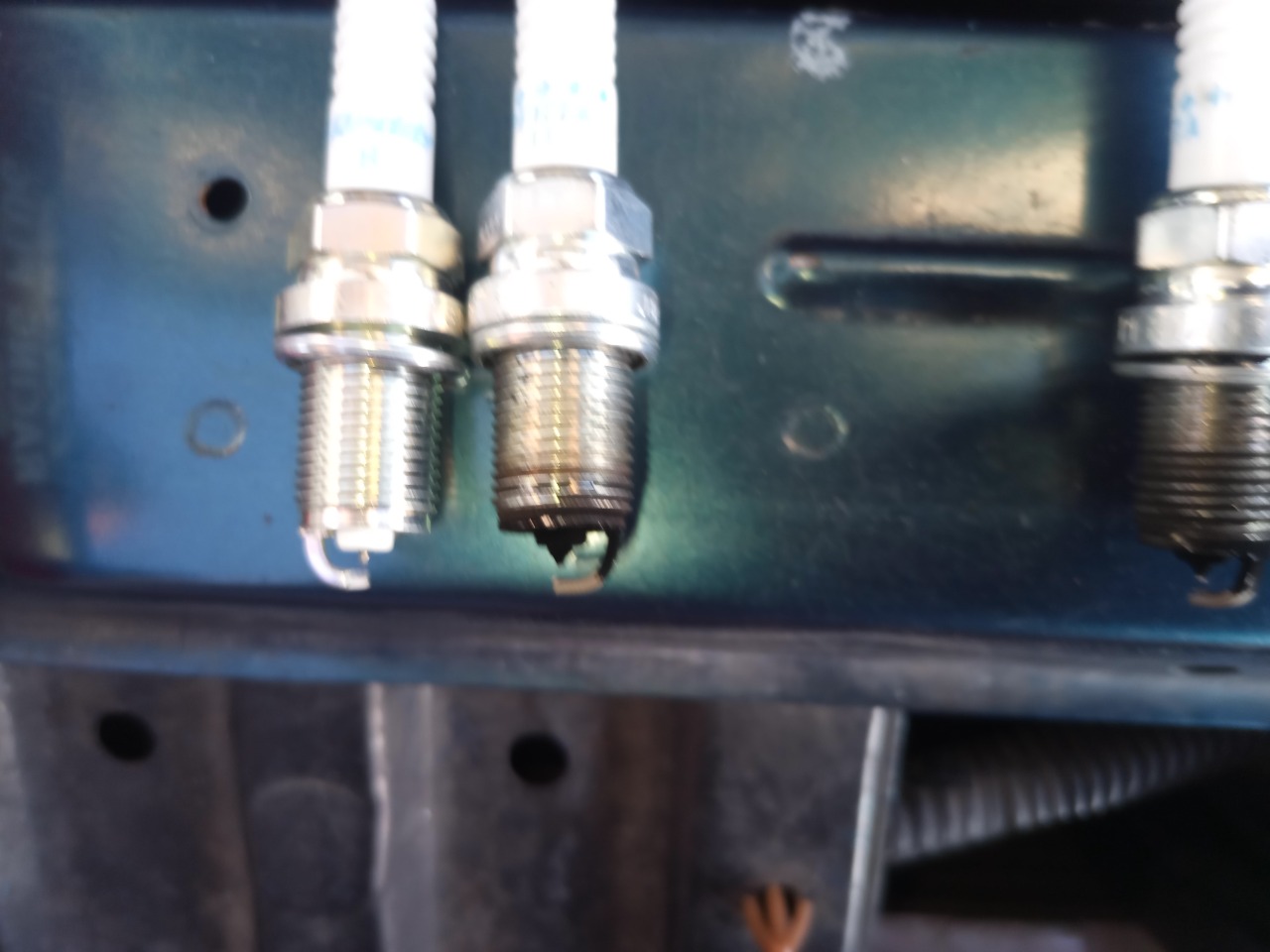

元から付いていたプラグも燻りぎみなのでトラストレーシングプラグに交換、サーキットでハードに使うならNGKレーシングプラグだけど去年大幅に価格が変わり1本5000円・・・トラストなら2100円だから2本変えるな。


値上がりついでの話ですが、戸田レーシングのカムシャフト3月から1万位値上げするから、自分用に1セット買おうかな？

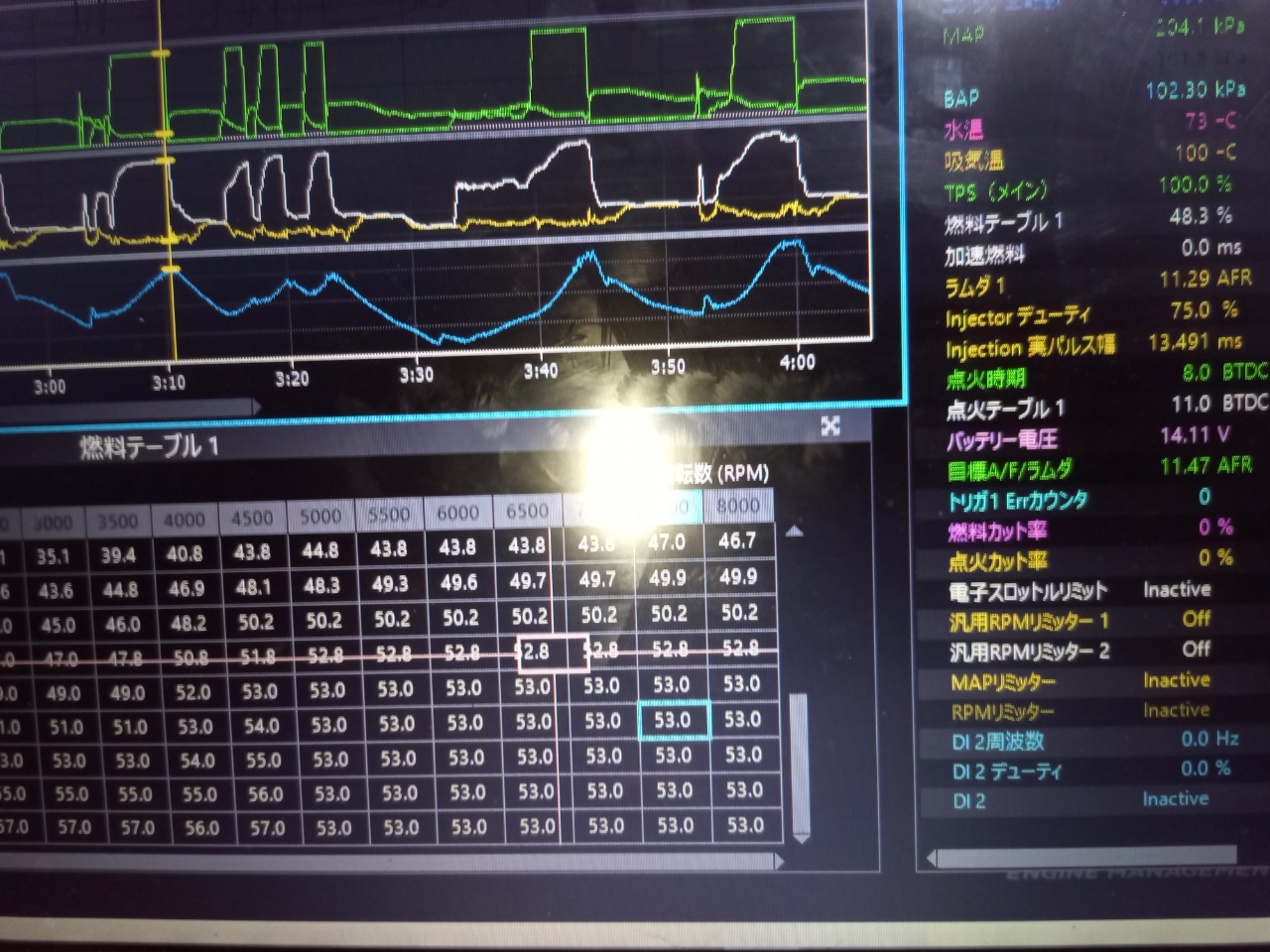

マフラーの出口片側蓋したままセッティング、ブースト計は1.2キロだったけど、1キロ位で極端な詰まりも無く燃料計算上380PS位かな？
GCG　2871R初めて乗ったけど、下からブーストかかりトルクフルでTD06-20Gの上行ってますね。
トラストサージ、80φスロットル付いているから、7400レブがまだ加速途中で少し勿体ないね。
今回は仮のセッテイングなので、良しとしましょう。
コールドスタートの調整が終われば完成です。

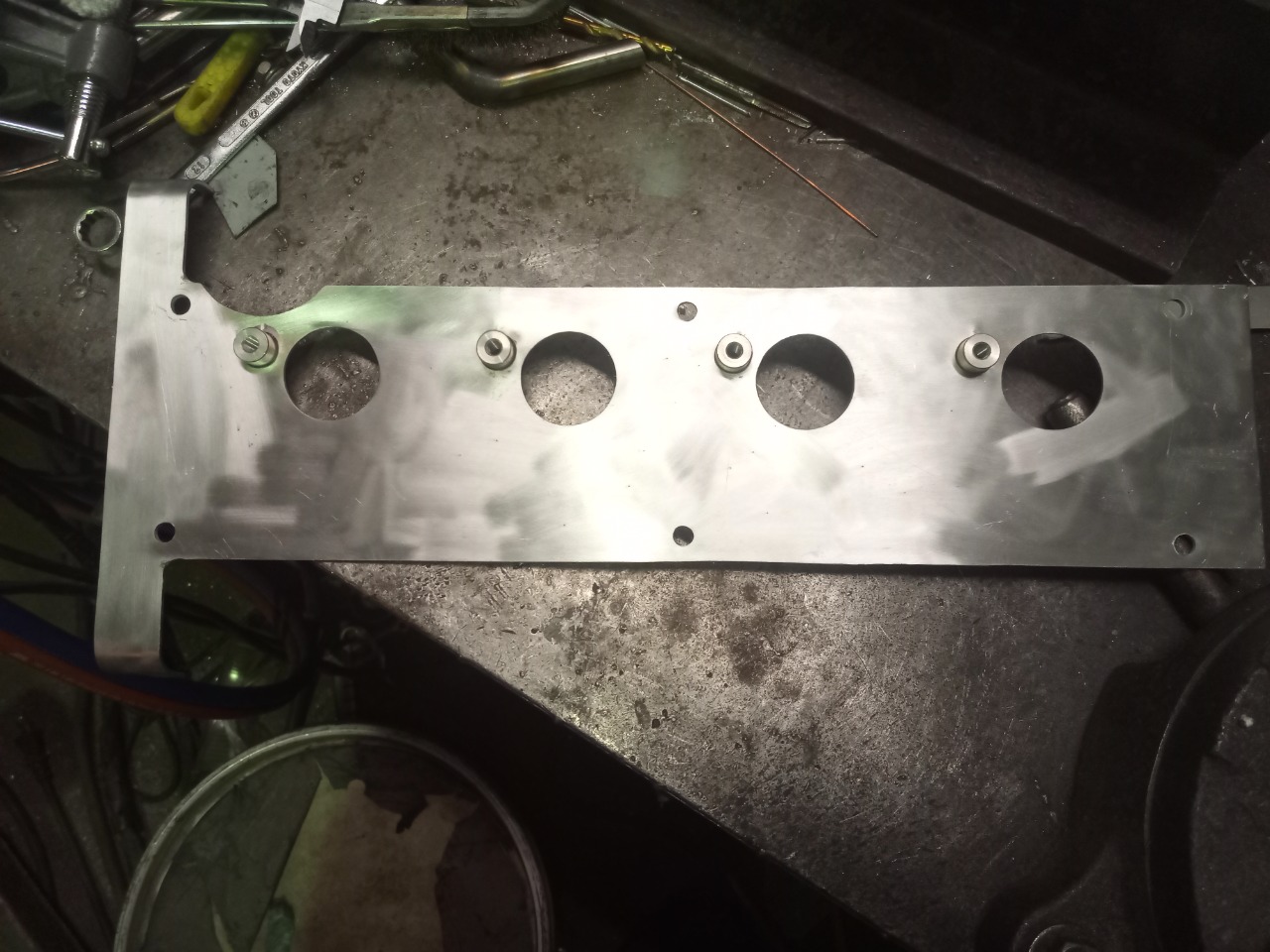

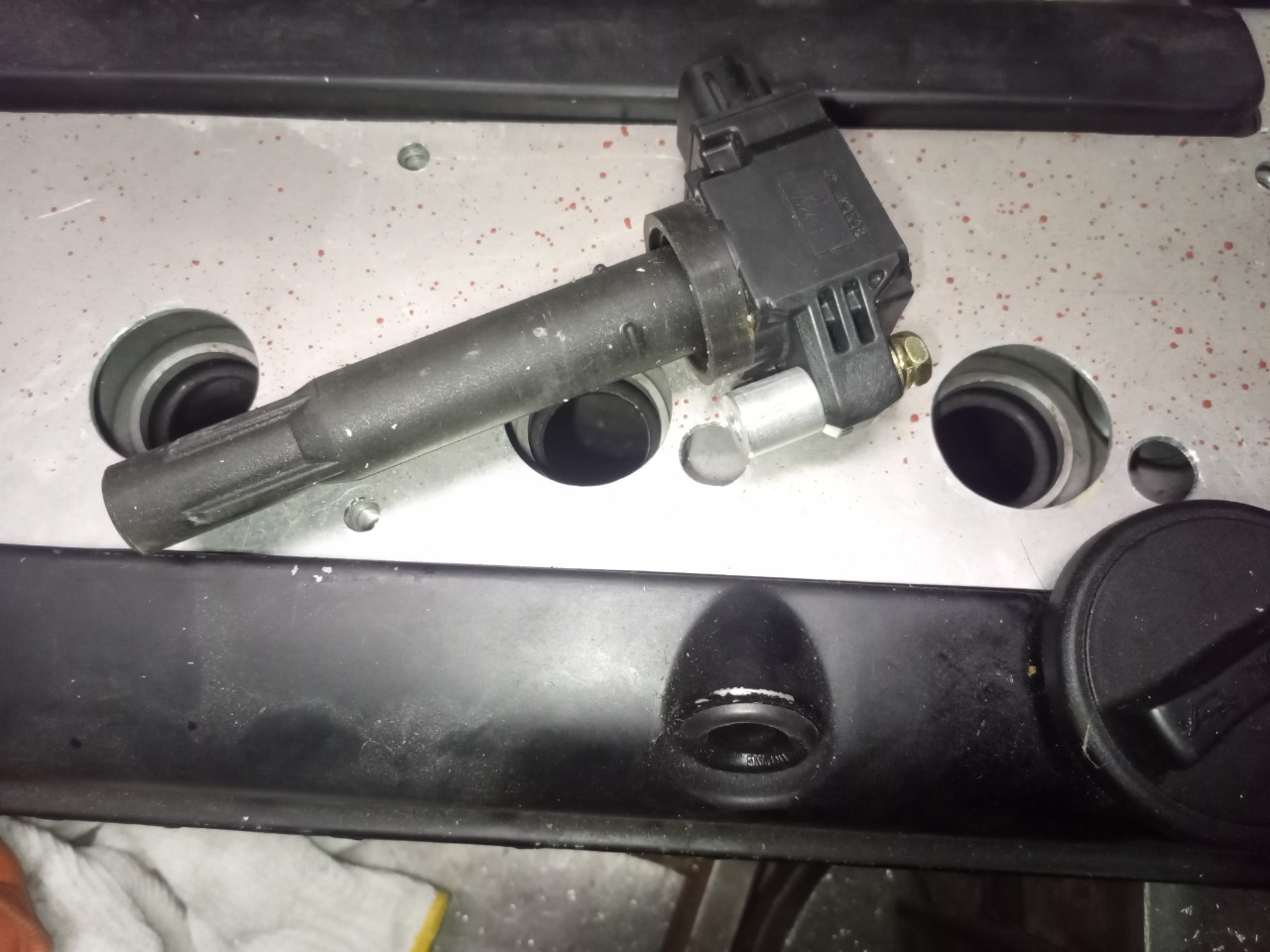

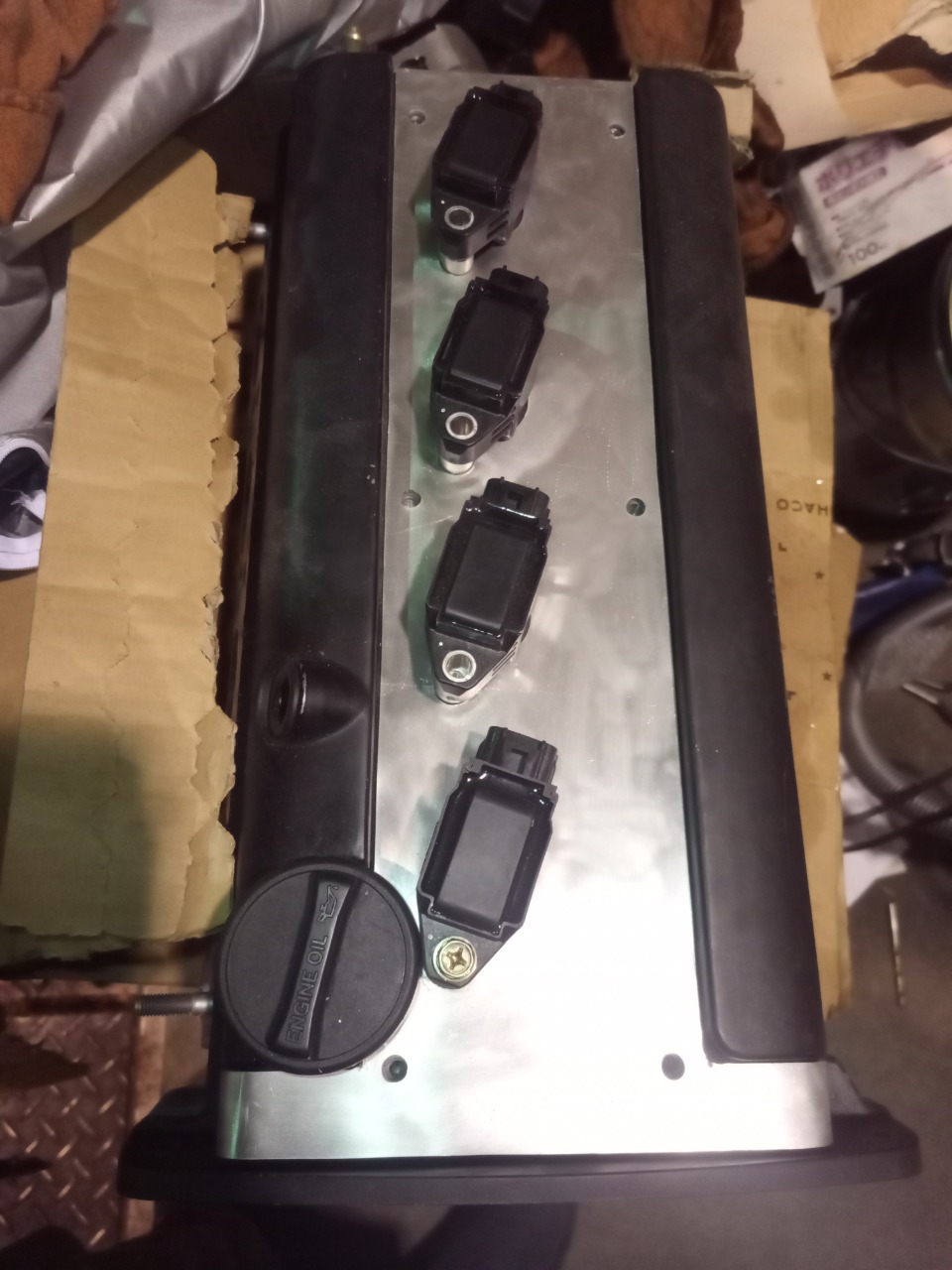

4AGダイレクトコイル付ける場合は１NZ系が定番ですが、新品買うならいいですが、中古流用となると古すぎる、他にないかなと探したら、ZC33コイルが新車外し又は低走行の中古が出ていたので長さ測ったら丁度良い感じなので取り付けプレートをワンオフで制作。
直噴エンジン用コイルは強化されているのでどうせ流用するならZC33用が定番になるのではないかと思います。
更にZC33社外強化コイルもあるのでそちらを付けるのもありだと思います。
プレートはカーボンで作って製品化しようかと思っています。

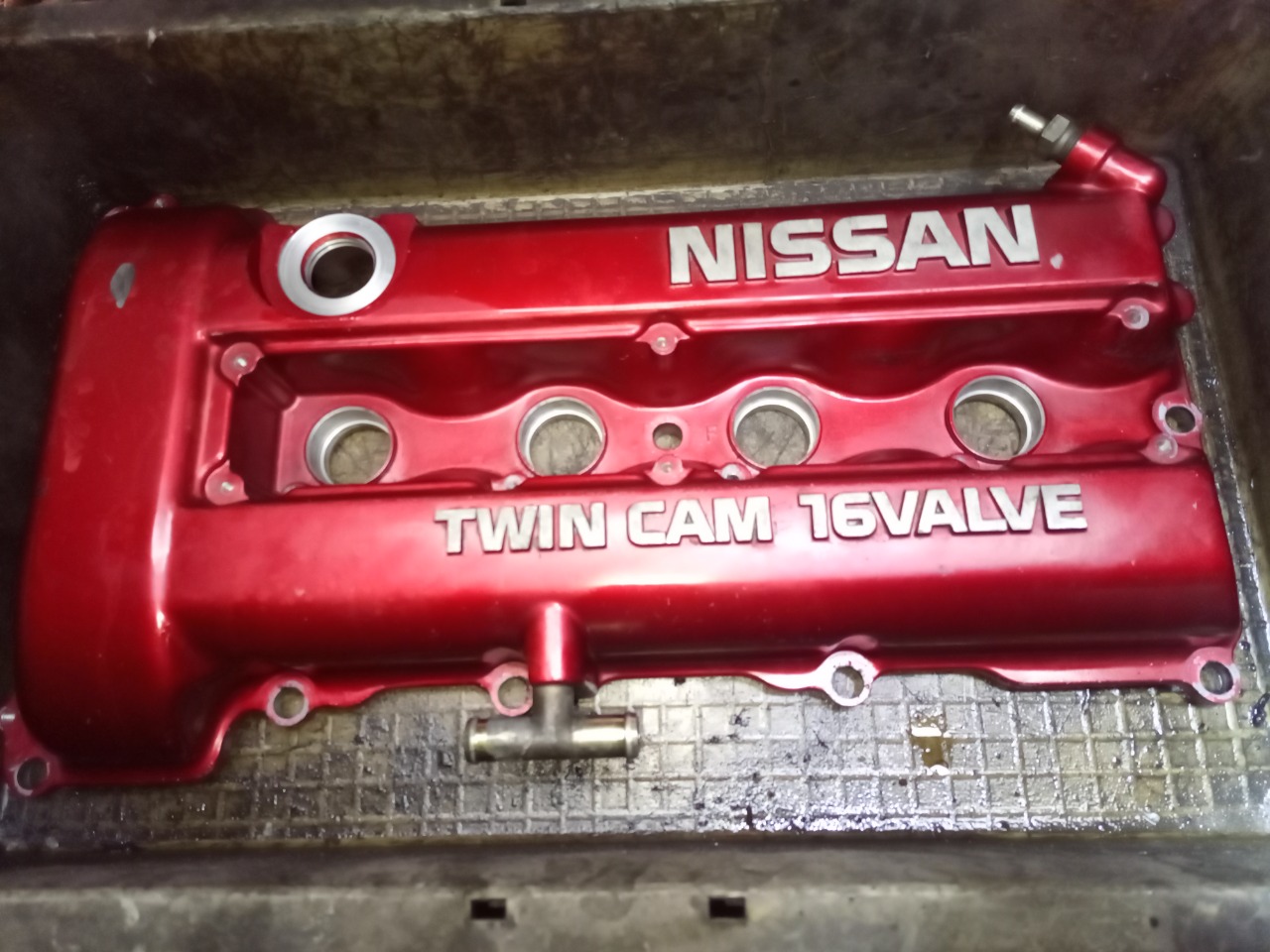

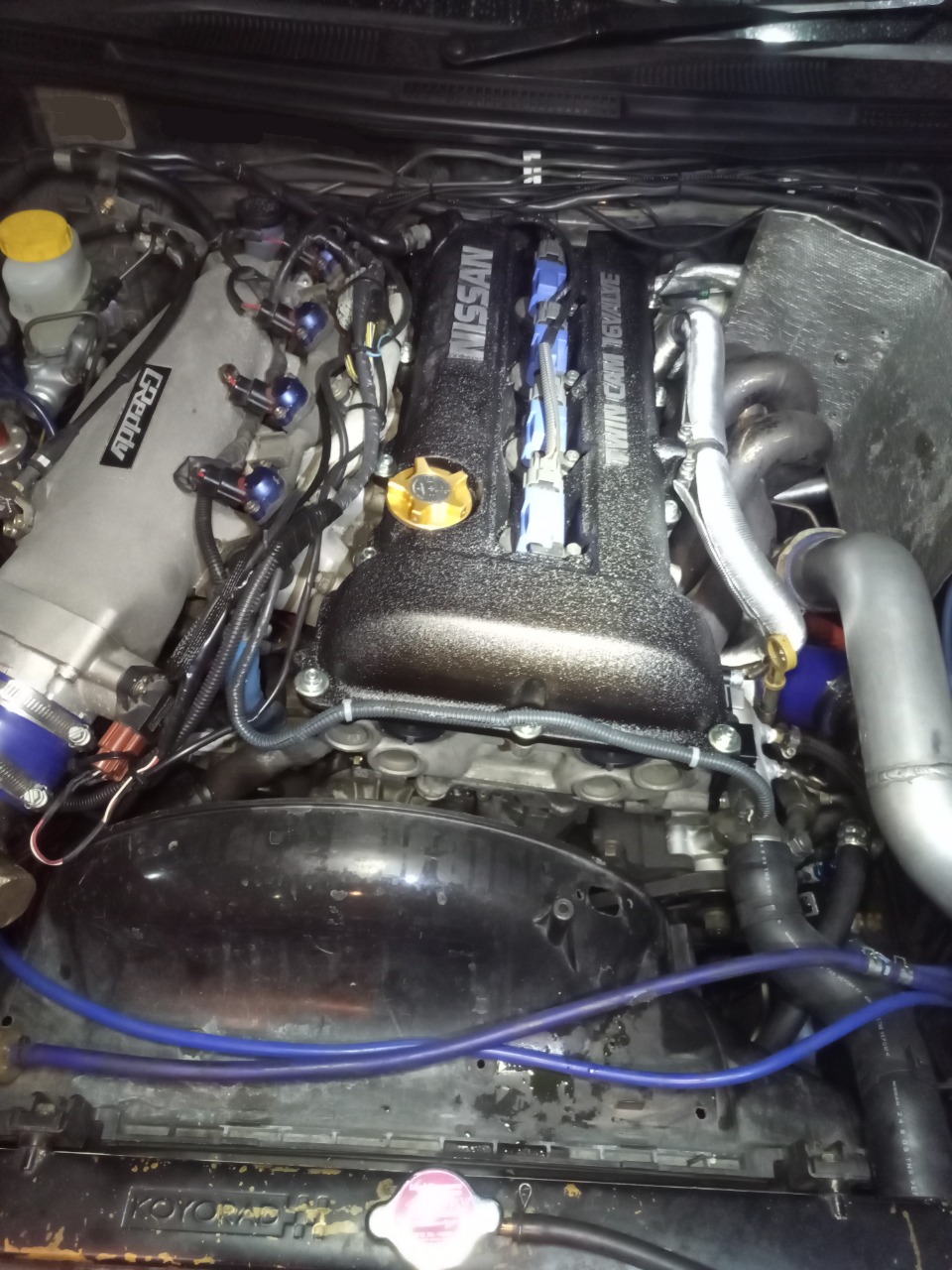

ヘッドカバーの塗装劣化があるので結晶塗装にしました。

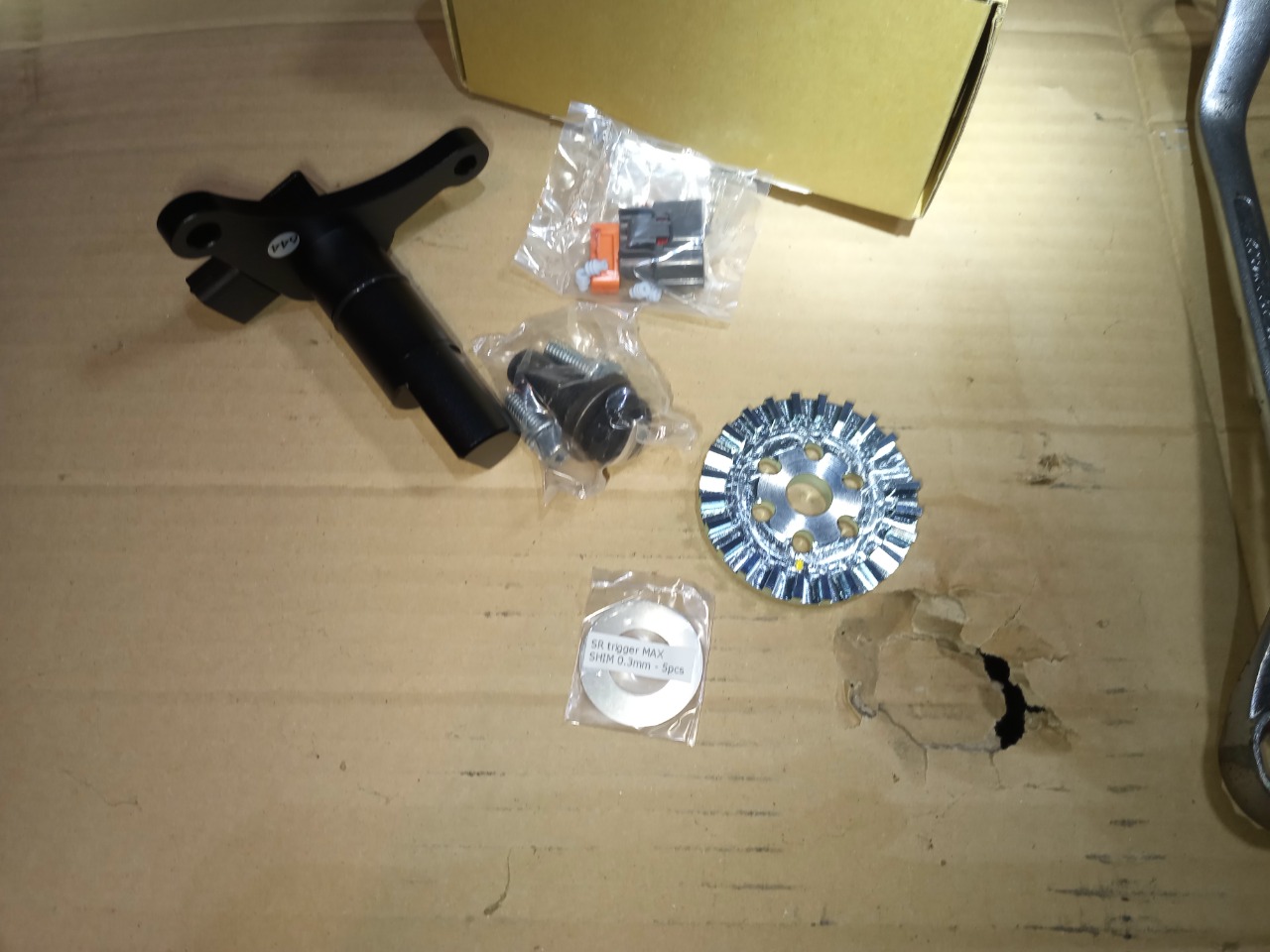

注文していたシムを調整がてら純正クラセンから5-0 IGNITE カムトリガーV3に変更します。
取り付け事例や取り扱い店だとV2なんですよね。
V2はトリガー１・２、V3はトリガー1のみです。
24－1歯なのでトリガーは1個だけでも問題は無いでしょう。

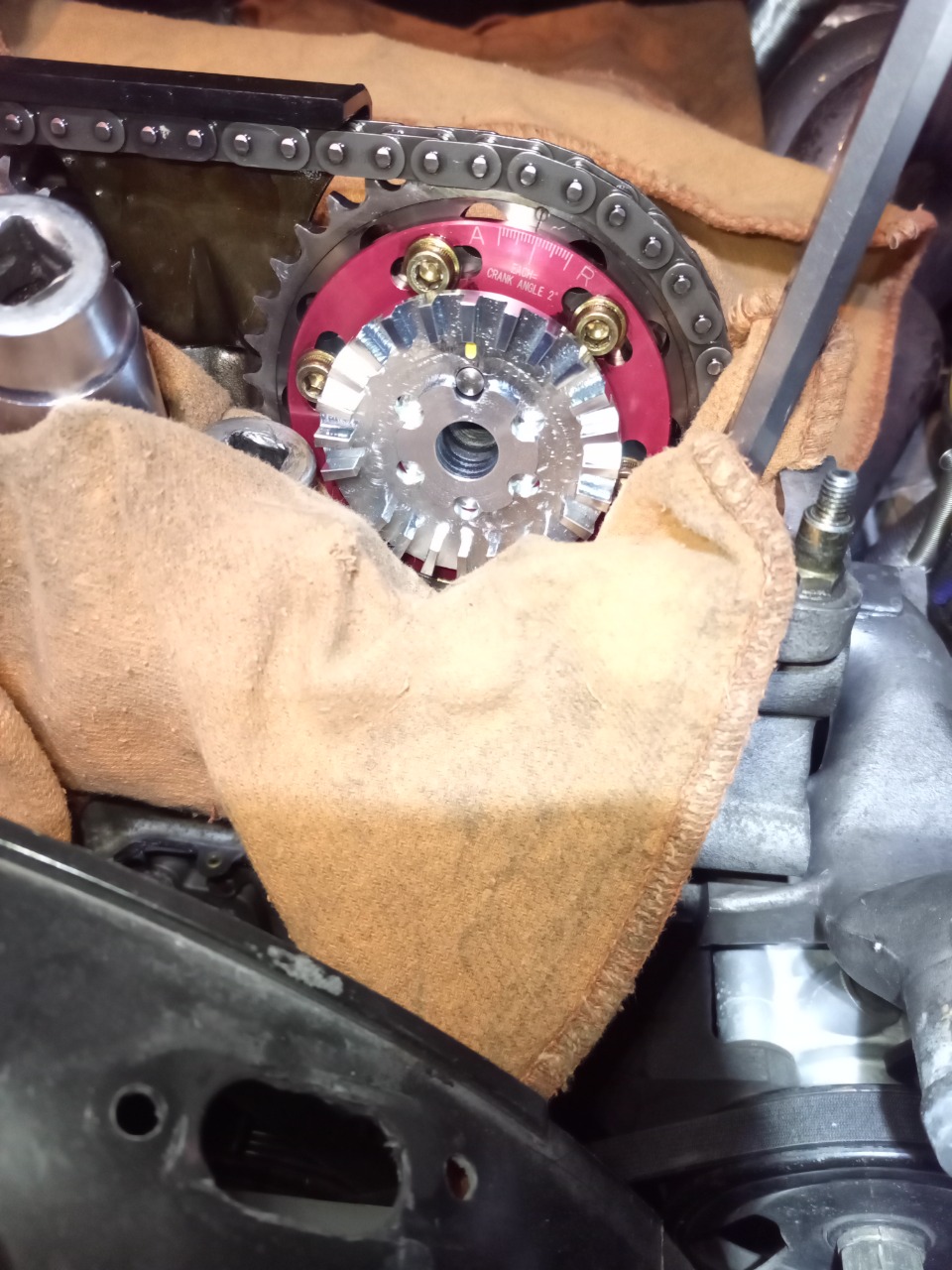

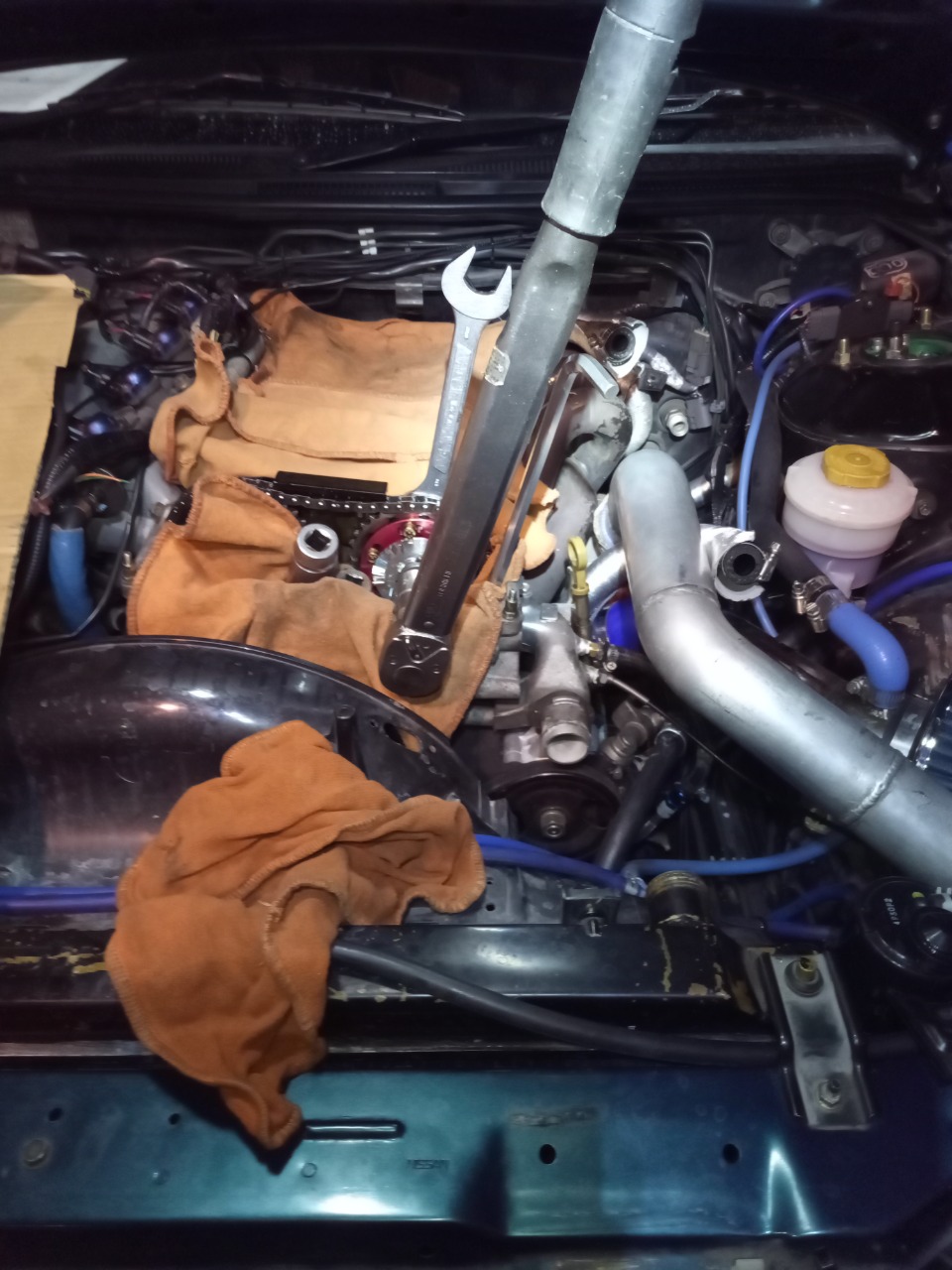

チェーン張ったままで交換するので、ウエスで脱落防止（必須）して適当なソケットなどで外れないようにします。
メーカー取説には写真付きで細かく説明してるのですが、一人は抑えかかりでもう一人が交換する力業（笑）の連携作業のようですが、一人なので工夫が必要です。


トリガープレートはシムを挟んで黄ペイントノックピンに合わせて組み付け。

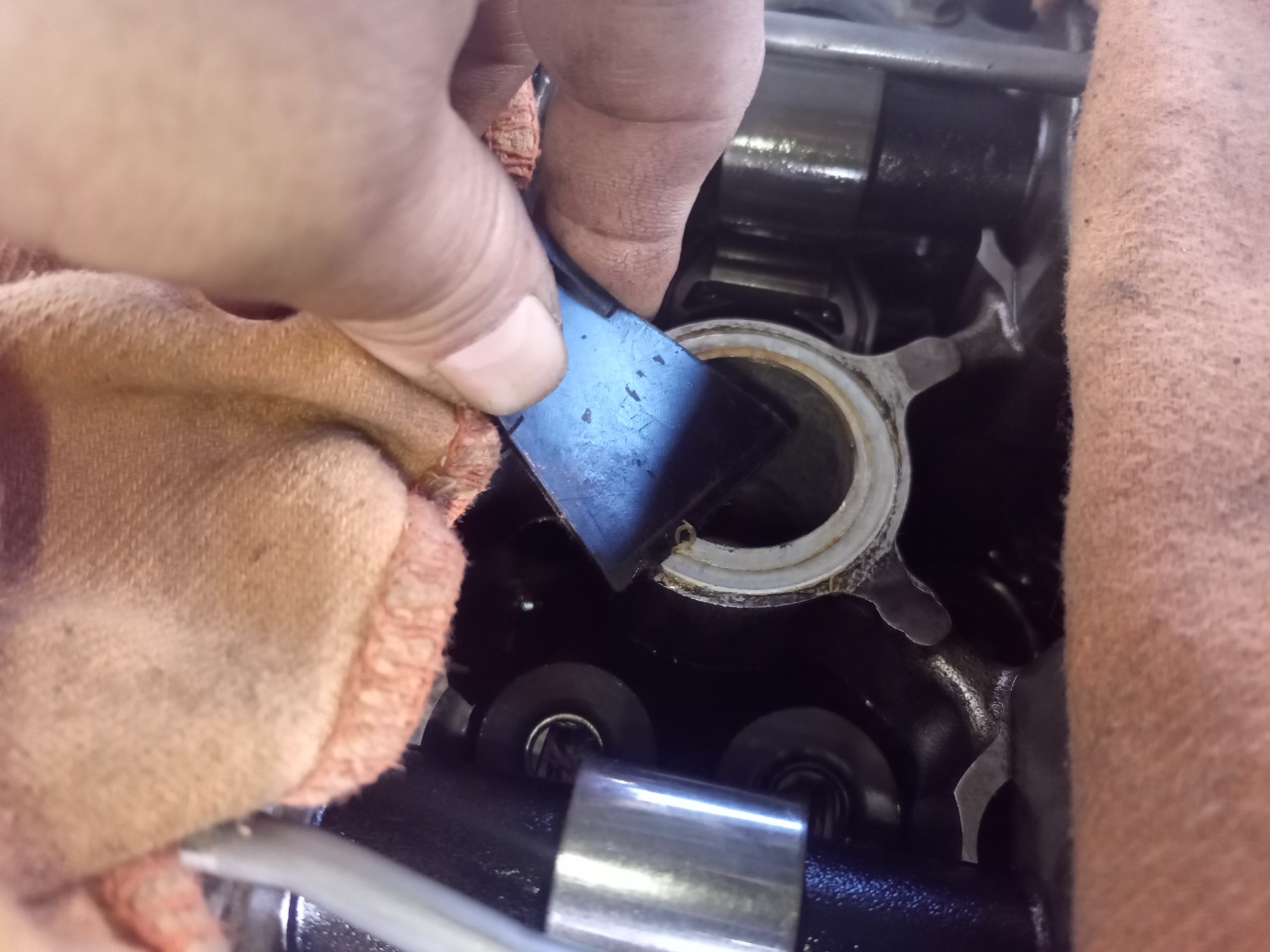

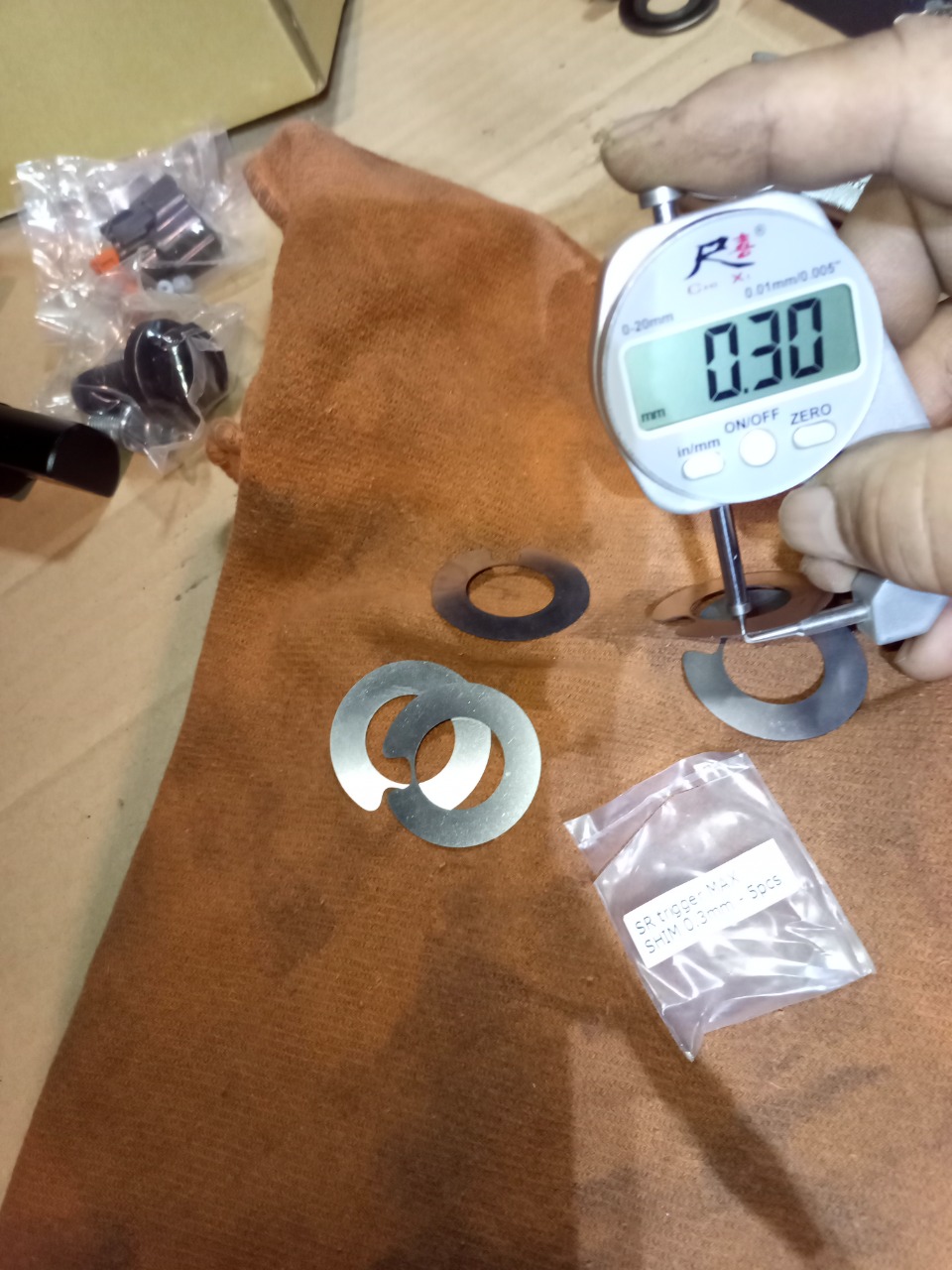

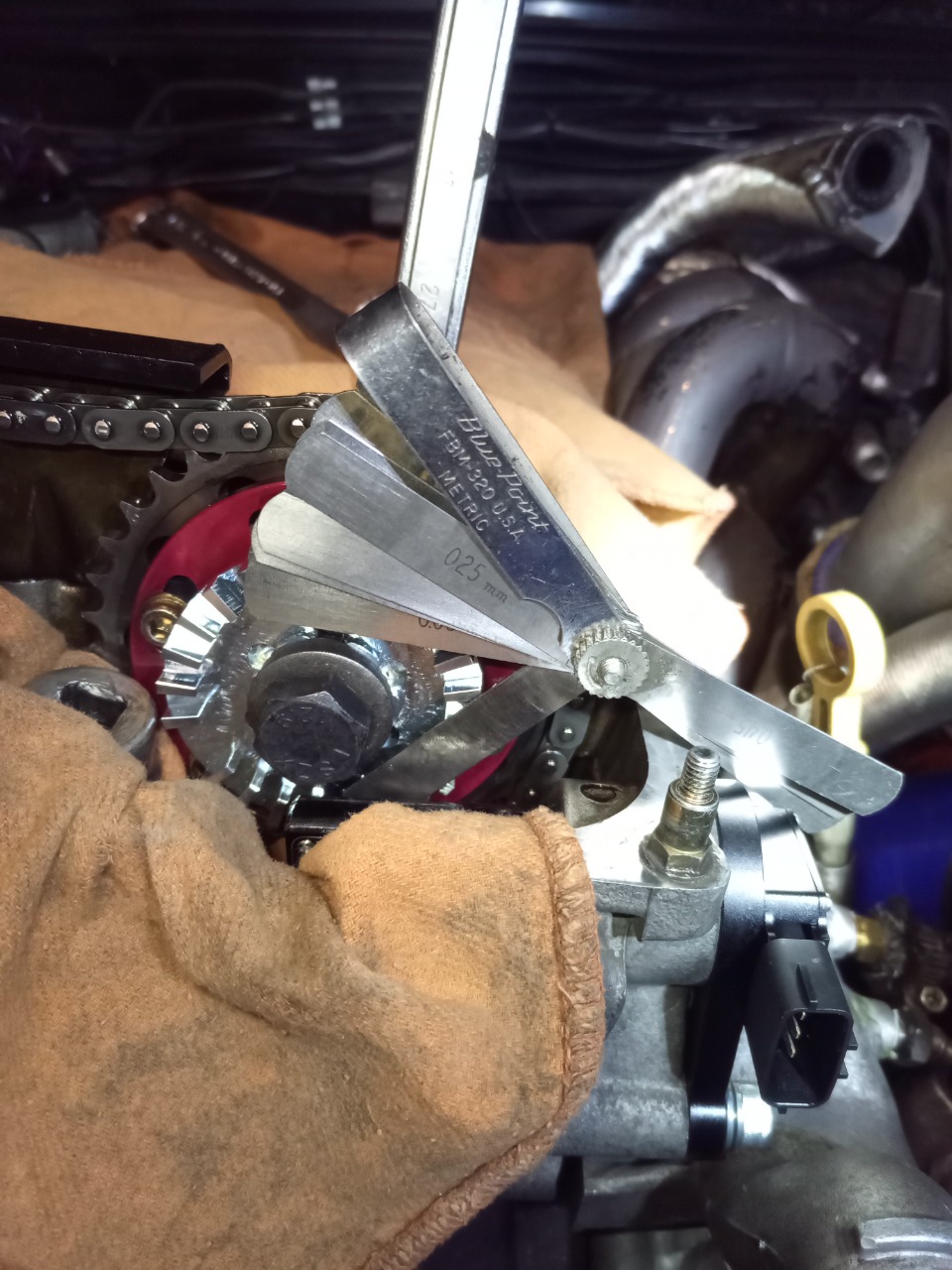

センサーをトリガーのクリアランスを測定して重ねる枚数を決めます。
シムを落としたら面倒な事になるのでウエスは必修です。
ネジロック剤いれて付属ボルトで固定。

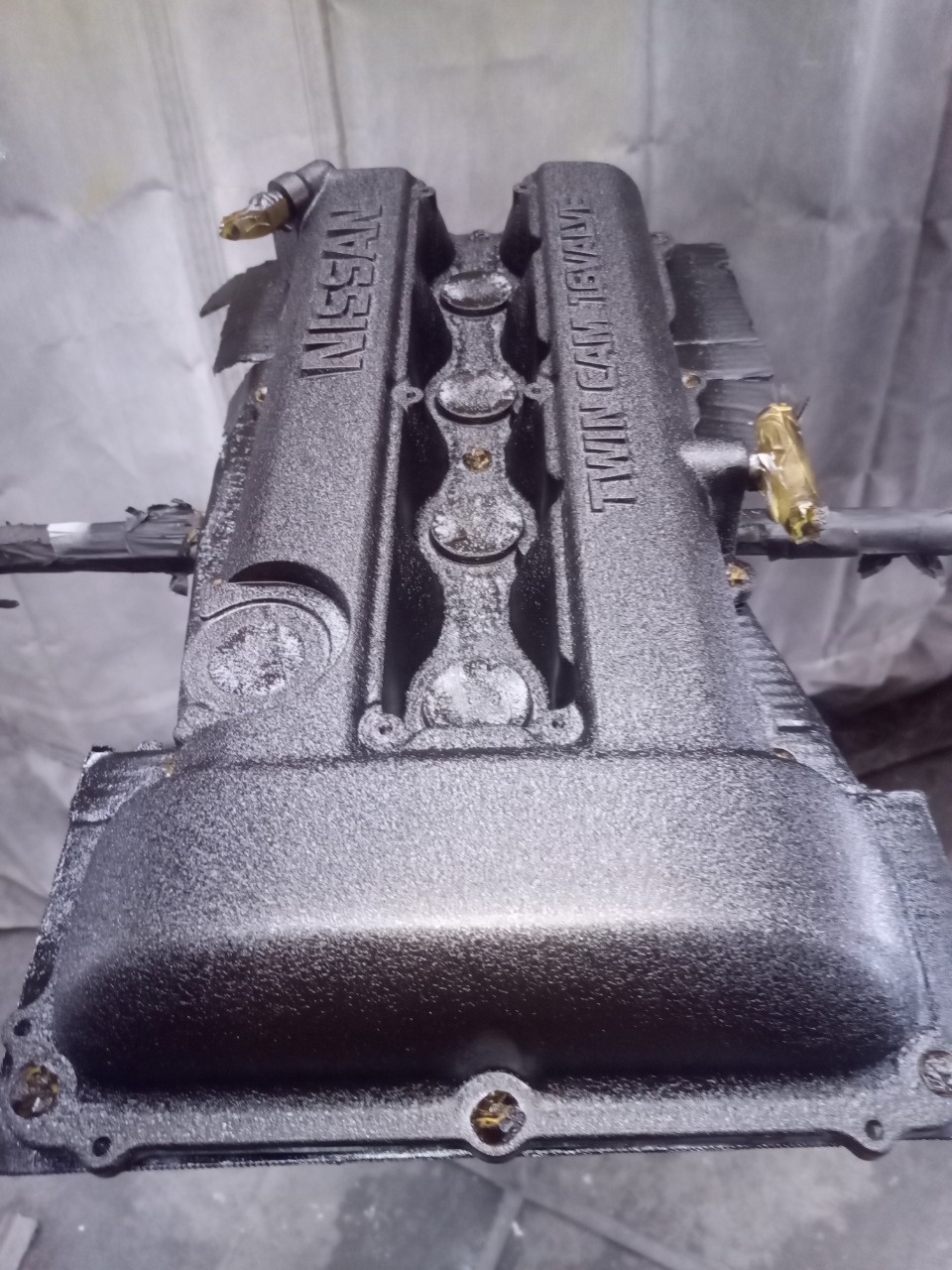

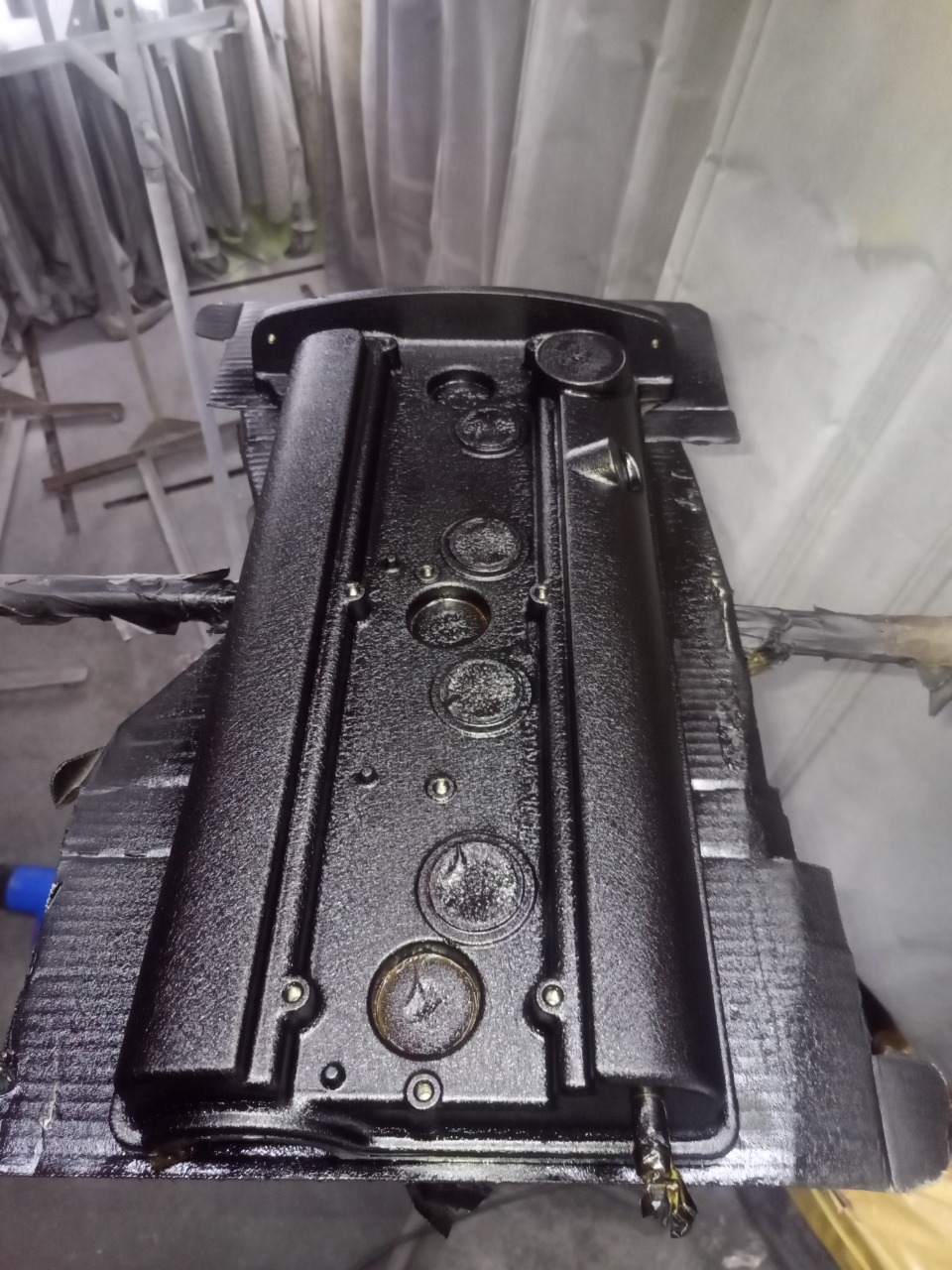

ヘッドカバー結晶塗装がいいとの事で、剥離剤で元の塗装剥がします、が、塗膜が強固で強力な剥離剤で数日かけて剥がしました。

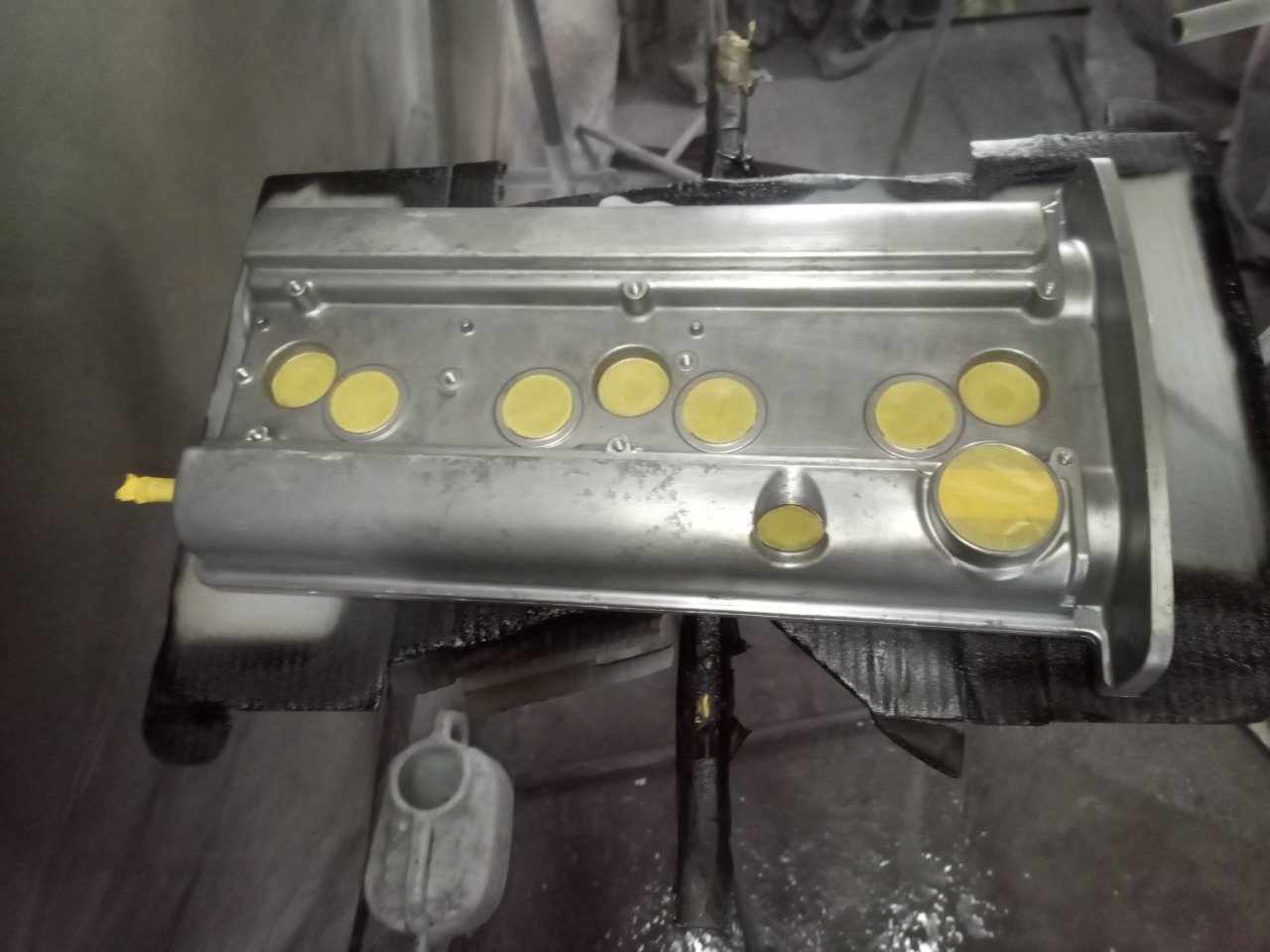

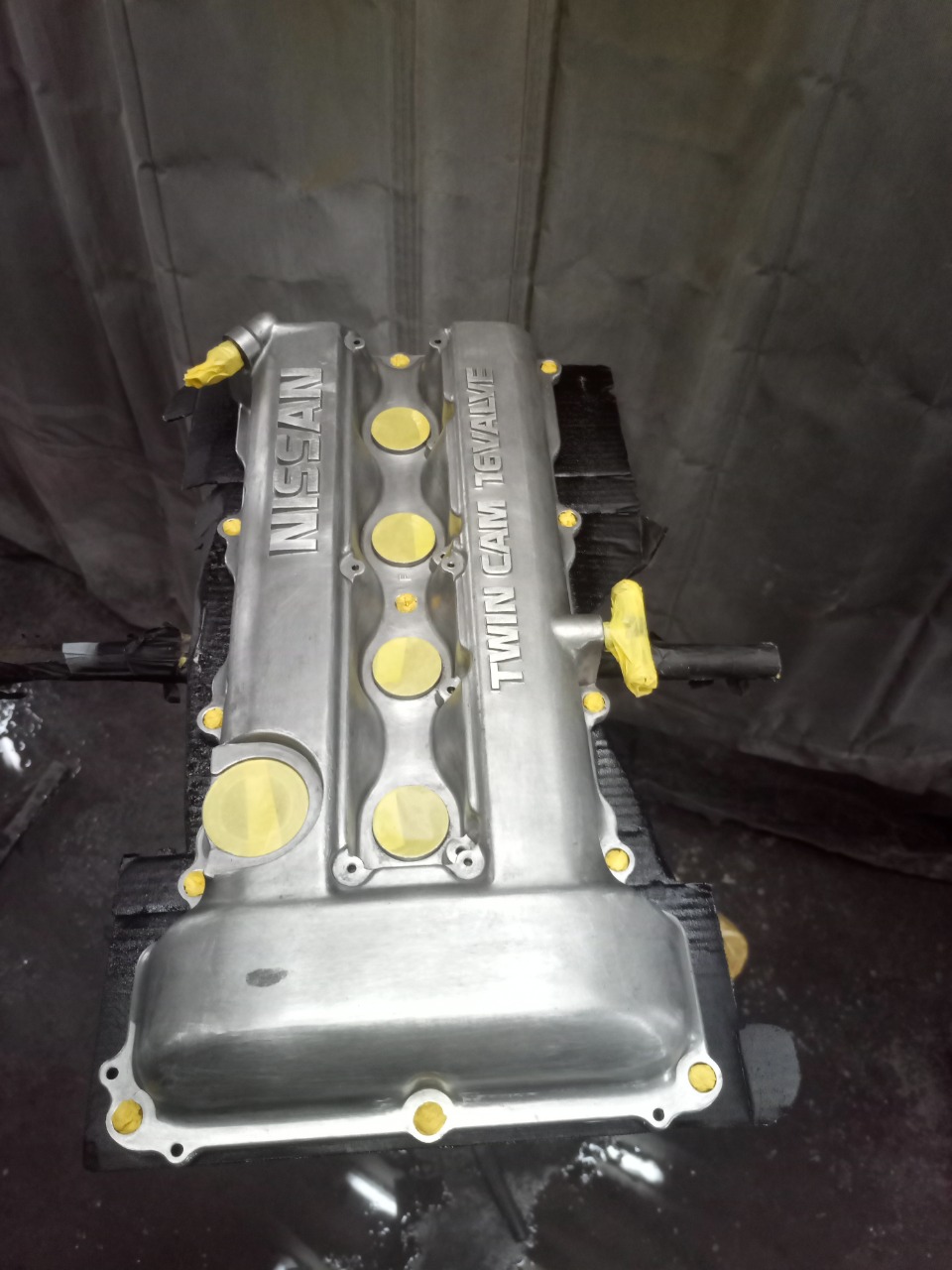

マスキング、塗装、ヒーターガンで焼き付けしますが、スプレー缶タイプでは無く塗装ガン用を初めて使用したので、希釈用シンナー説明書分量のままでは上手く行かない、失敗して剥離からやり直しやっています。



ガスケットを新品にして組つけ。
前の作業者がシール剤塗っているから地味に時間が掛かる、剥がしたカスが落ちるんだよ。

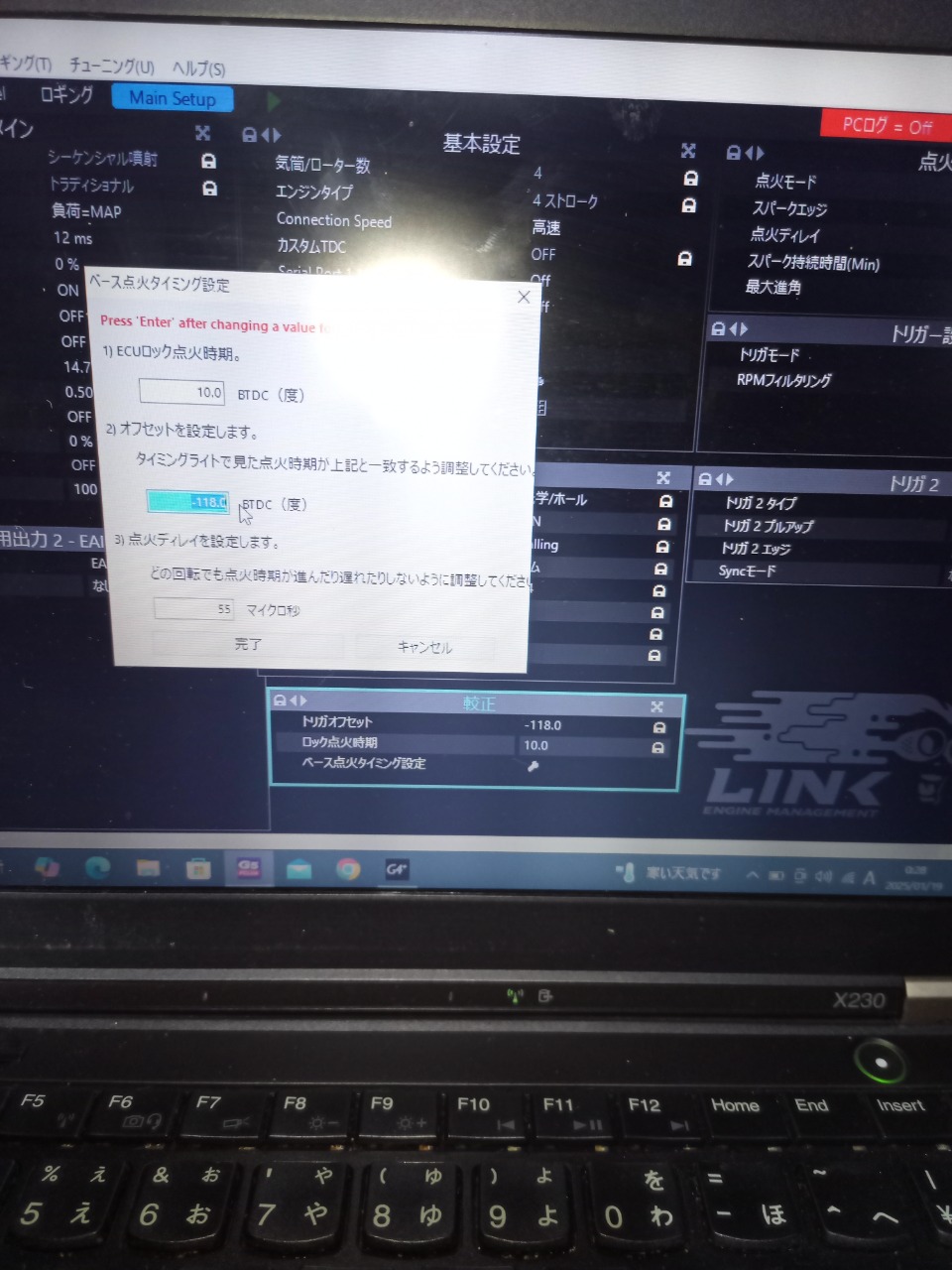

マニュアルのLINK設定の通りにするだけでOK、バルタイ変更しているのでオフセットは実測値で合わせます。


それで普通にエンジン掛かるだろうと思ったら始動時の燃料設定など大幅に変更が必要で、安定させるのに各設定を見直ししています。
冷えている時1回しか出来ないからね。
完成は見えましたが、もう少し時間が掛かりそうです。

明けましておめでとうございます。
今年も宜しくお願いします。

年末に風邪をひいてしまいしばらくお休みしてました。

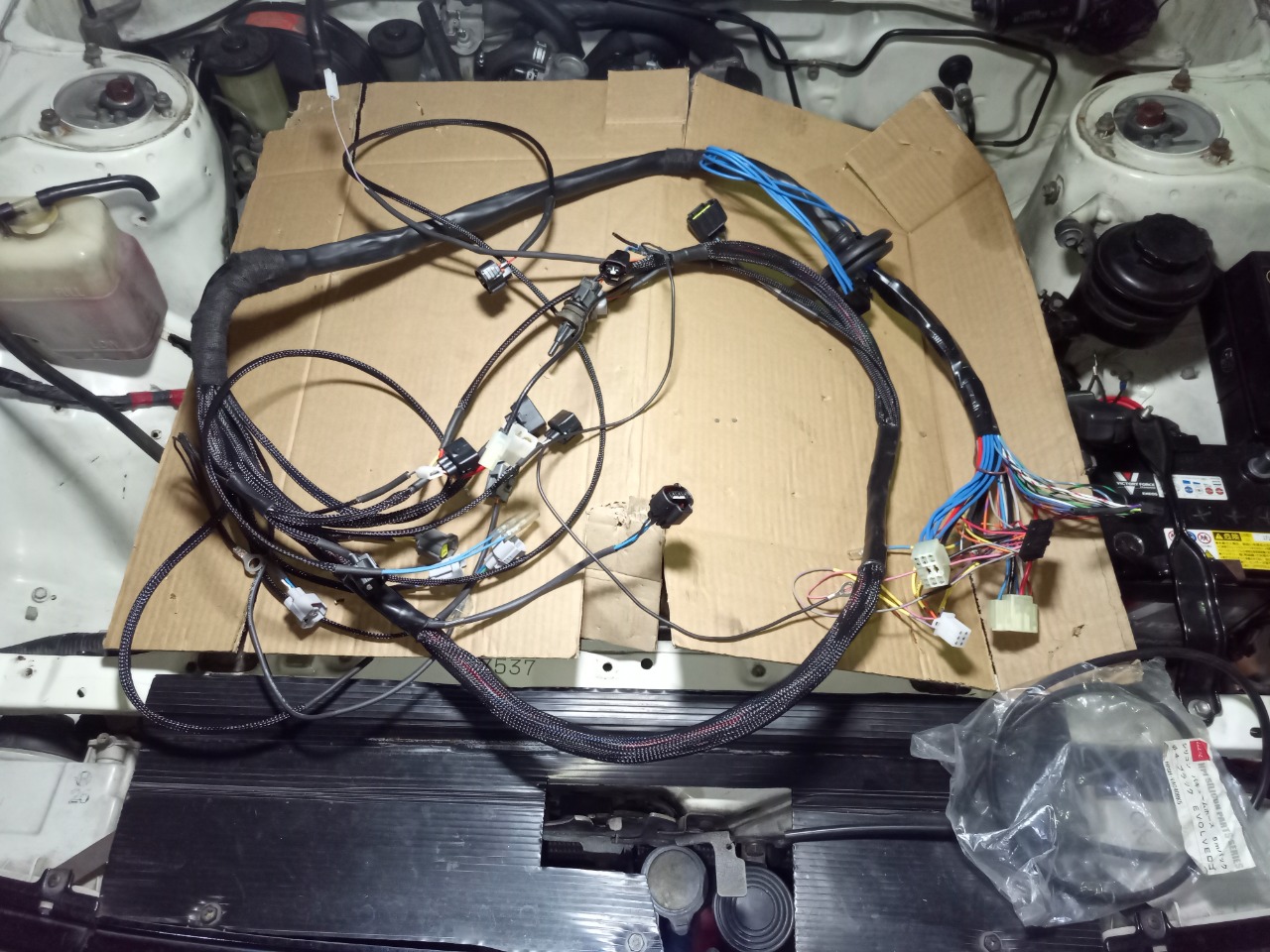

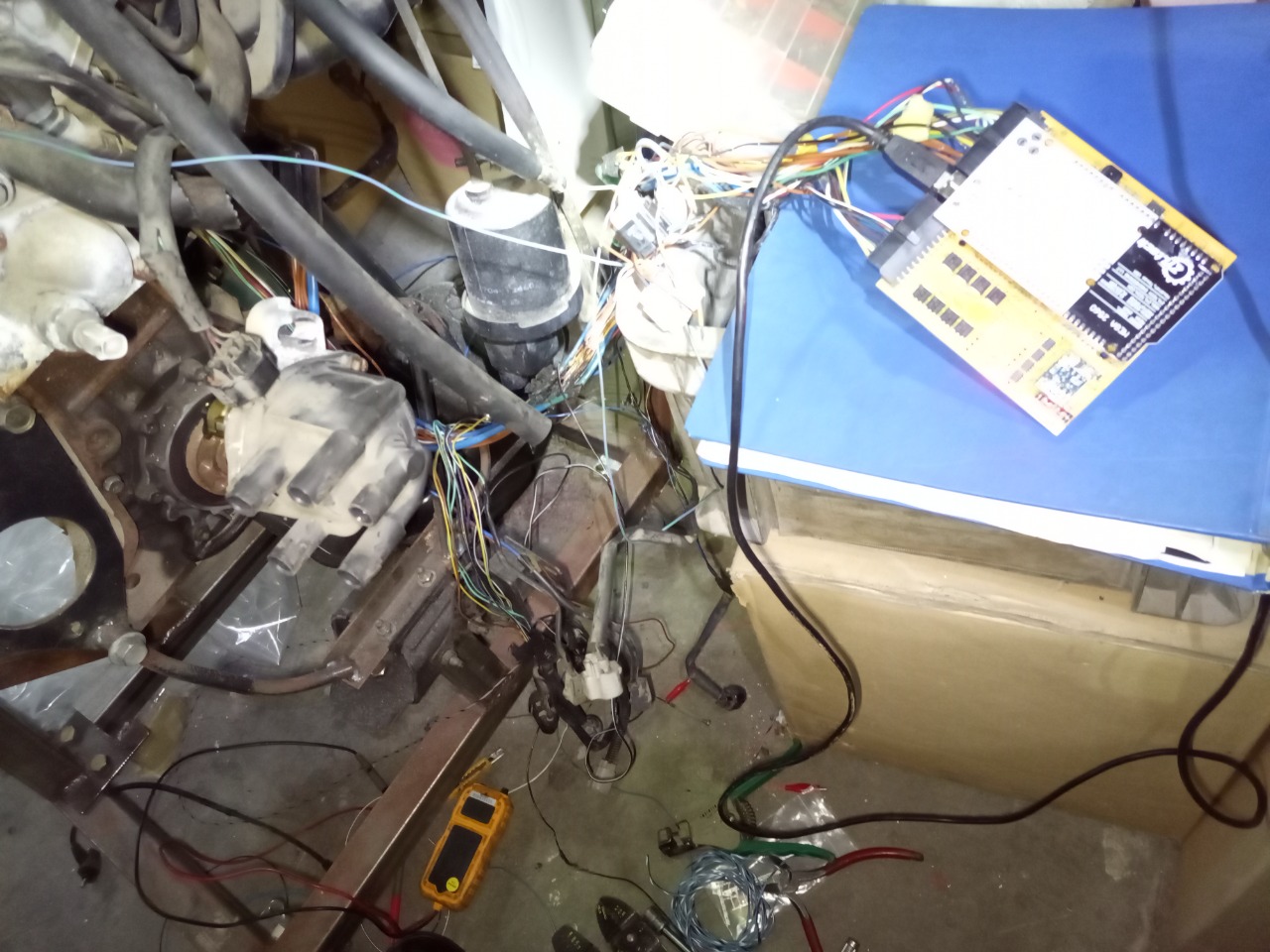

寒い所に出ると咳き込んで何も出来ないので、暖かい所でエンジンハーネス作ってました。

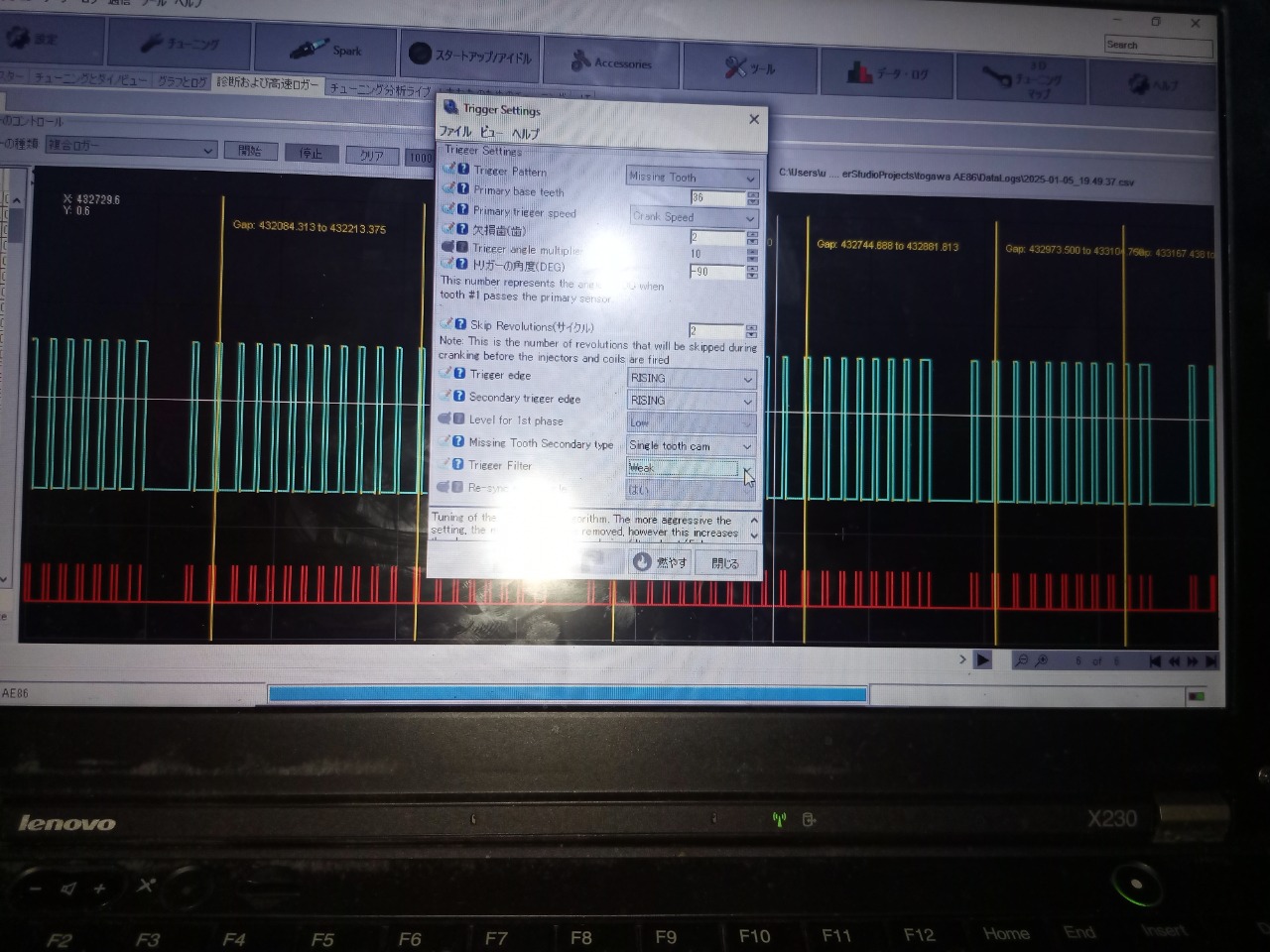

まずはトリガー設定するのですが、トリガー2を読んでいない、エンジンテストベンチベンチで繋ぐと正常です。
配線は確認したので加工したデスビかな。
このECU基板は動作確認LEDが付いているので、便利ですね。
