流用するがピストンは付けないコンロッド、そう、新たなパクリエーターツールを作り始めようと。


ボルトが1本クロススレッディングしてありボルトと穴の修正を試みたが無理だった。
ハイパフォーマンスエンジンは一気筒500㏄あたりに収束するのでだいたい似たような寸法になるよね。無駄な重量や嵩は避けるパーツなのでボルト径は要求強度を満たすギリのサイズでキリのいい数だと9ミリ、インチの国だと3/8"になりがち、これのピッチは0.75だった。そんなタップやダイスは持ってない。
ちょっと考えた結果M8ヘリコイルした。キャップが開く方向への力はほぼかからないから。

M4のボルトってあまり売ってないですよね。＋ドライバーを使うネジになっちゃう

モノタロウにありますが、買おうとすると1000本小箱とかの容量になりがち。
ヨドバシ通販にだいたいあります入り数は手ごろな10本程度、エスコ経由で時間がかかりますけど。あるといってもSingerネジは扱ってないはずハナから探してはいないけど。

ホームセンターにあればラッキーなんですけどね。平行ピンは売ってますがＡ種Ｂ種の記載がないですよ。

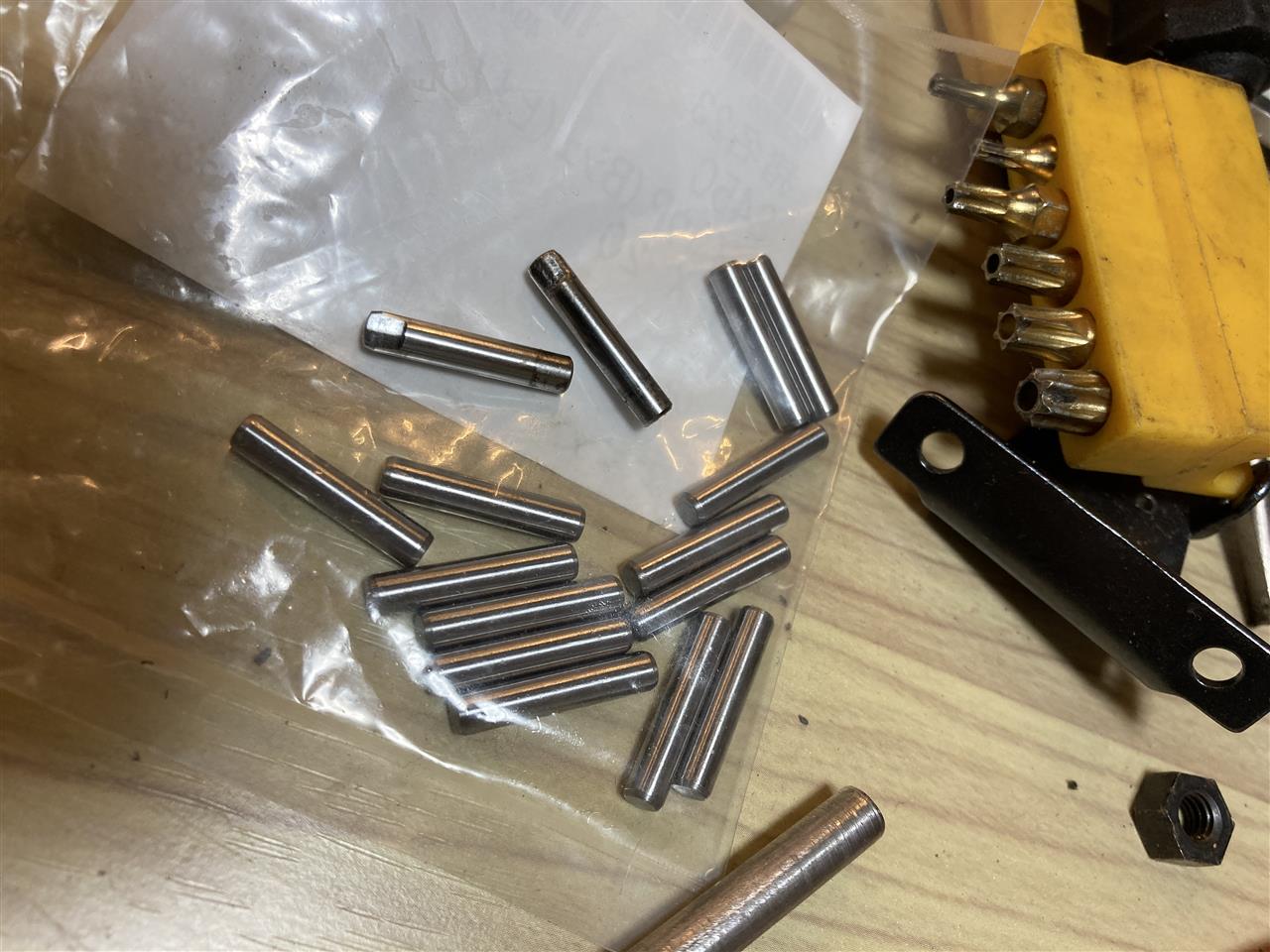

これはモノタロウ経由、30本も買っちゃった笑　特価で買うと届くのが遅くなるので、急ぎの商品だけは「同日追加注文は送料無料」を利用し、別途買うのが吉

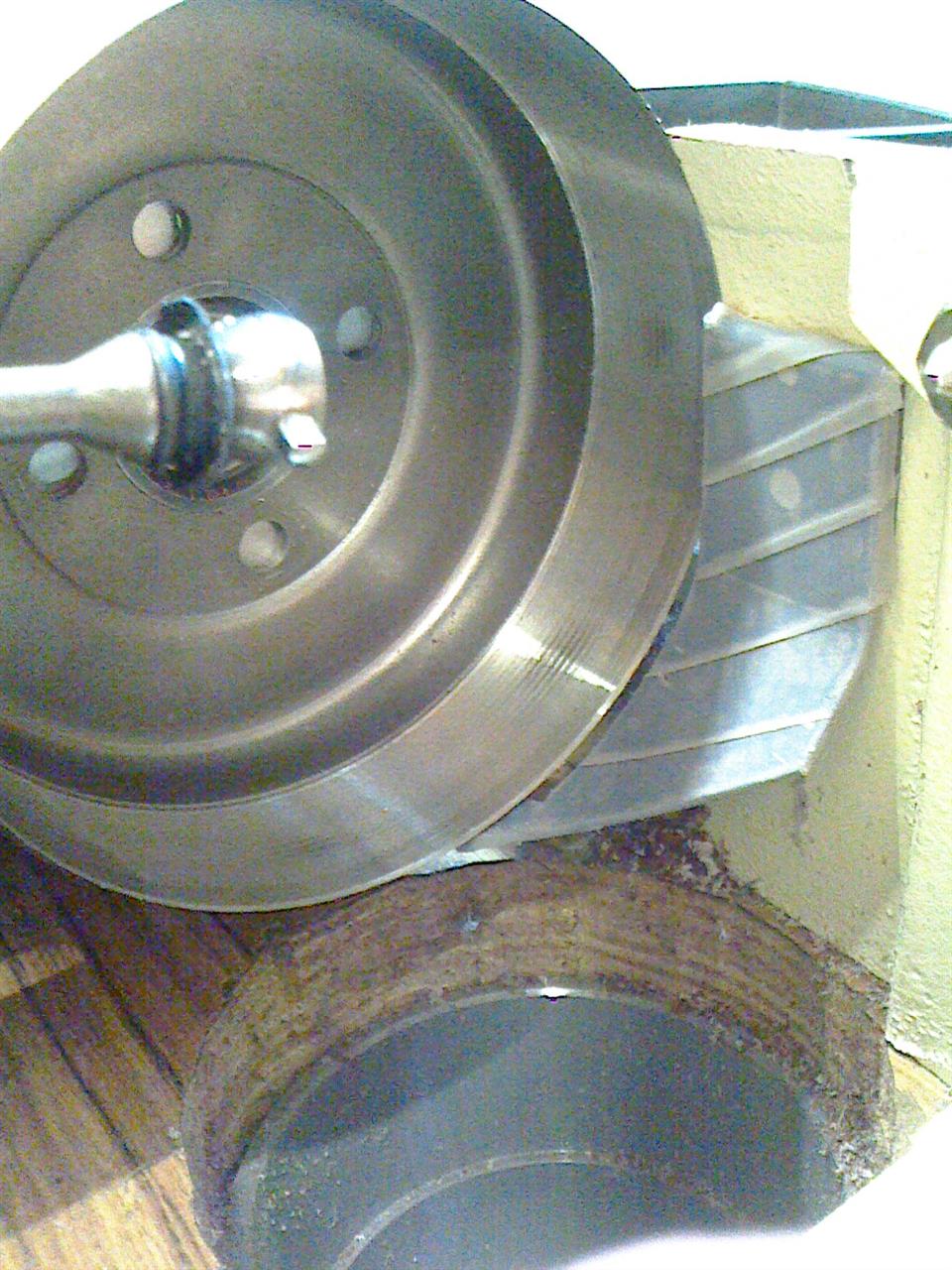

革漉き機の送りローラーを駆動する連結棒先端の球に刺さって簡易自在ジョイントになってる構造。


差し込んであるだけなのでローラー脱着は楽ですが当然すり減りますから要定期交換、ローラ側は交換で新しくなるので、ずっと使うのは球だけ。ちなみに向こうにある丸刃はトマトに当てるとすっと入るくらい研がれてるのが普通で、こういう漉き機メンテの写真や動画を作成してると指ザクっとやってその場で絆創膏の世話になる人続出w


図の状態、バイスにおいてハンマーで打つのは無理なんで放置してきました。今回ギアボックスを外したときにそのまま付いてきたコレ、圧入代が結構大きくとってあるようで叩いてもあまり動きません。で、

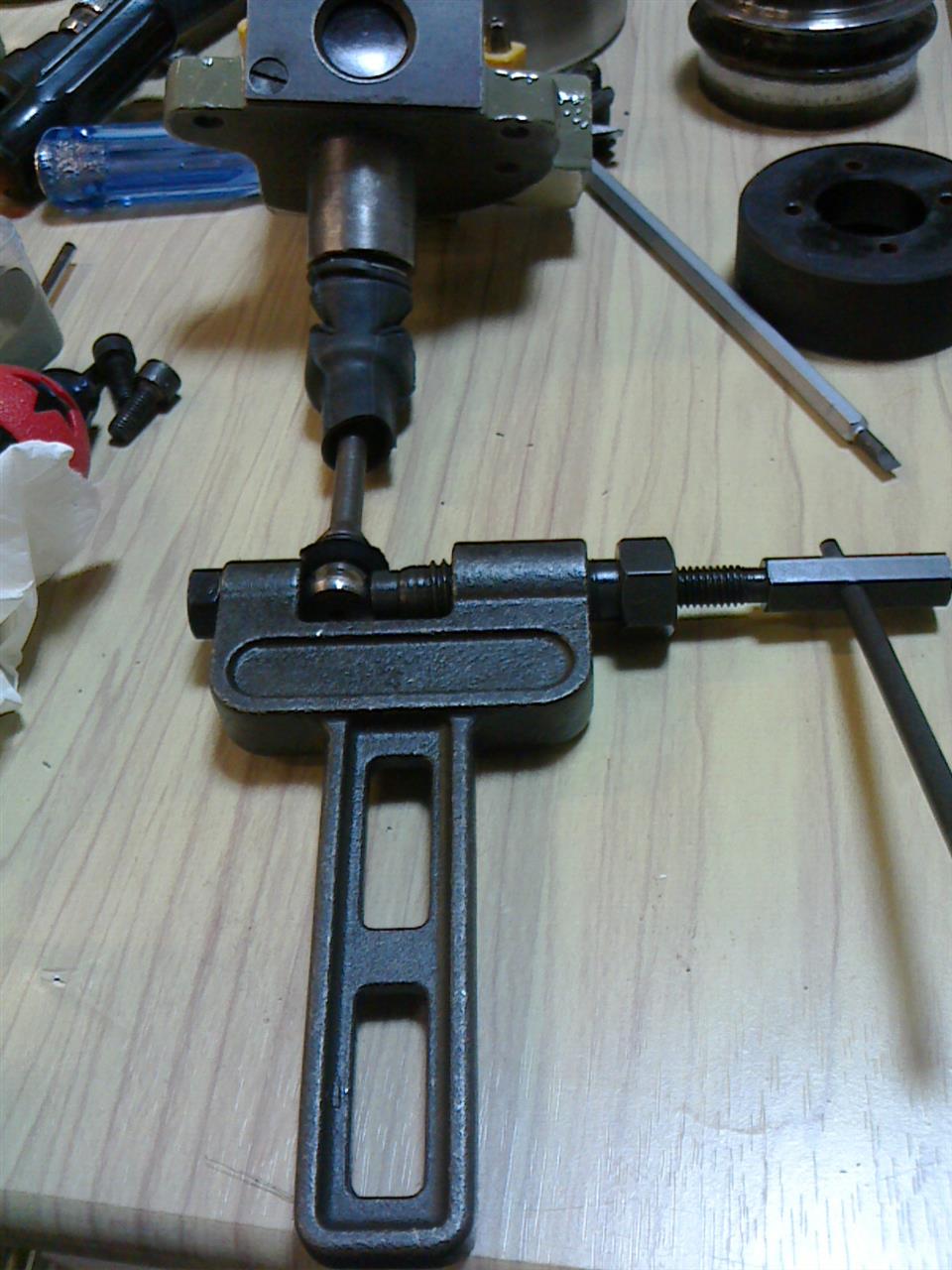

ローラーチェーンカッターで抜く技。新しいピンを挿すときも使えますし、なんならバラさずそのままピンだけの交換ができます。ピンは純正パーツリストには載っていますので交換は想定してるんだろうけど、交換方法はマニュアルに載ってないし専用工具にも触れて無い…まあでも漉き機のうち連結棒が機械に繋がったままなのはこの時期のFortunaだけですし、バラさずピン交換できればいいのに、で方法を考えつき実行するのも自分だけと思います。もう一機ある漉き機ではそうやってバラさずピンだけ交換しました。

15年も前の機械の補修部品が最近になって出回るとか。

給水エラーで止まり、停止再稼働すると終わりまでいく。悪化したら買い替えだな…の一歩前の時点でググってみたら部品流用ができるんだと、アマゾンで買える。どうやら家庭用の給水切替えソレノイドバルブってのが家電や住設いろんなものに付くようになり、つまりコモディティ化したせいらしい。

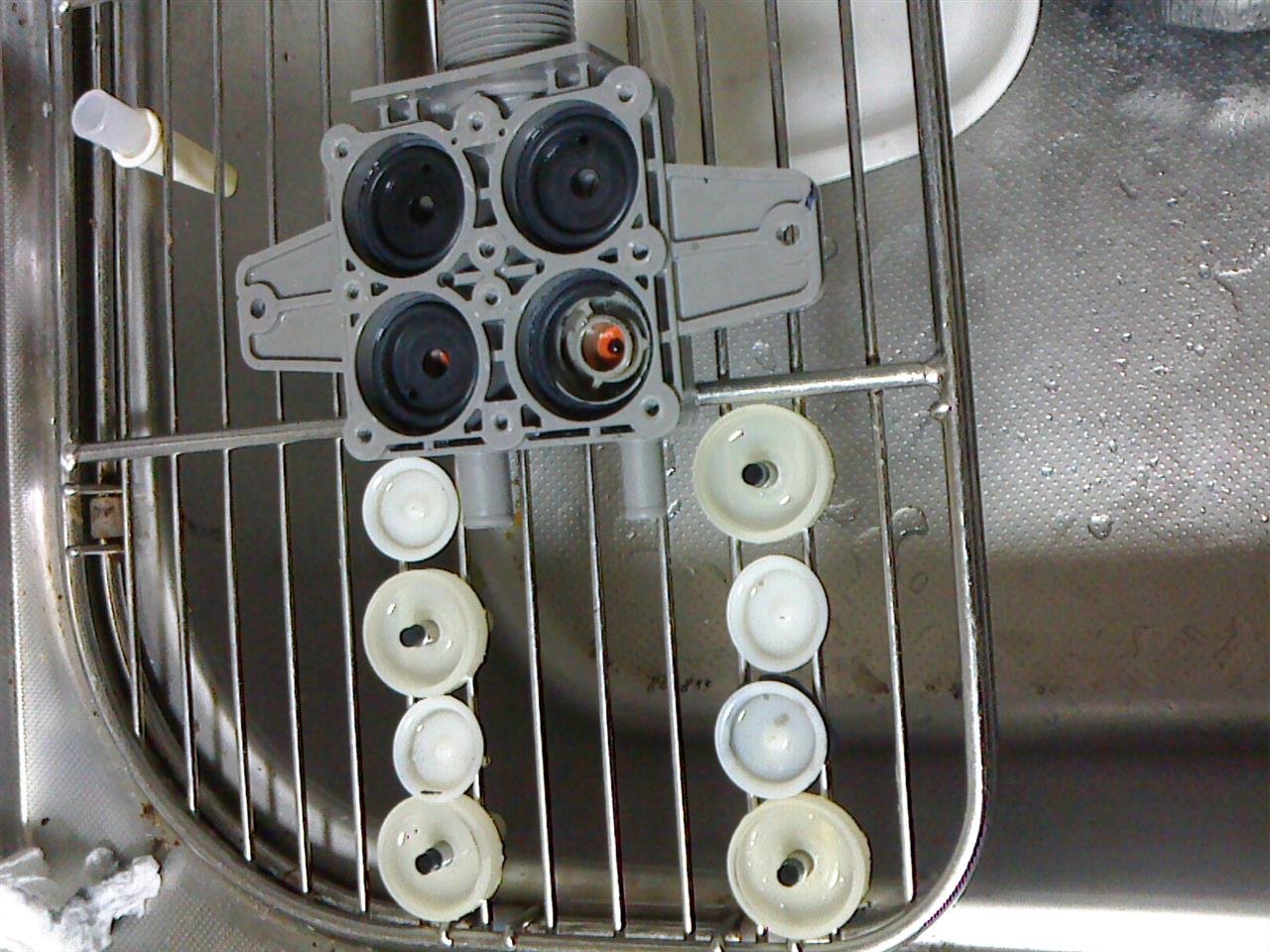

配線を撮影してから…端子抜き差しは避け、裏のバルブ側だけ外しました。


洗濯のときは給水に問題なくすすぎの最後のタイミングで給水しにくく止まるから一枚だけ不具合だなと思ってたらビンゴ。

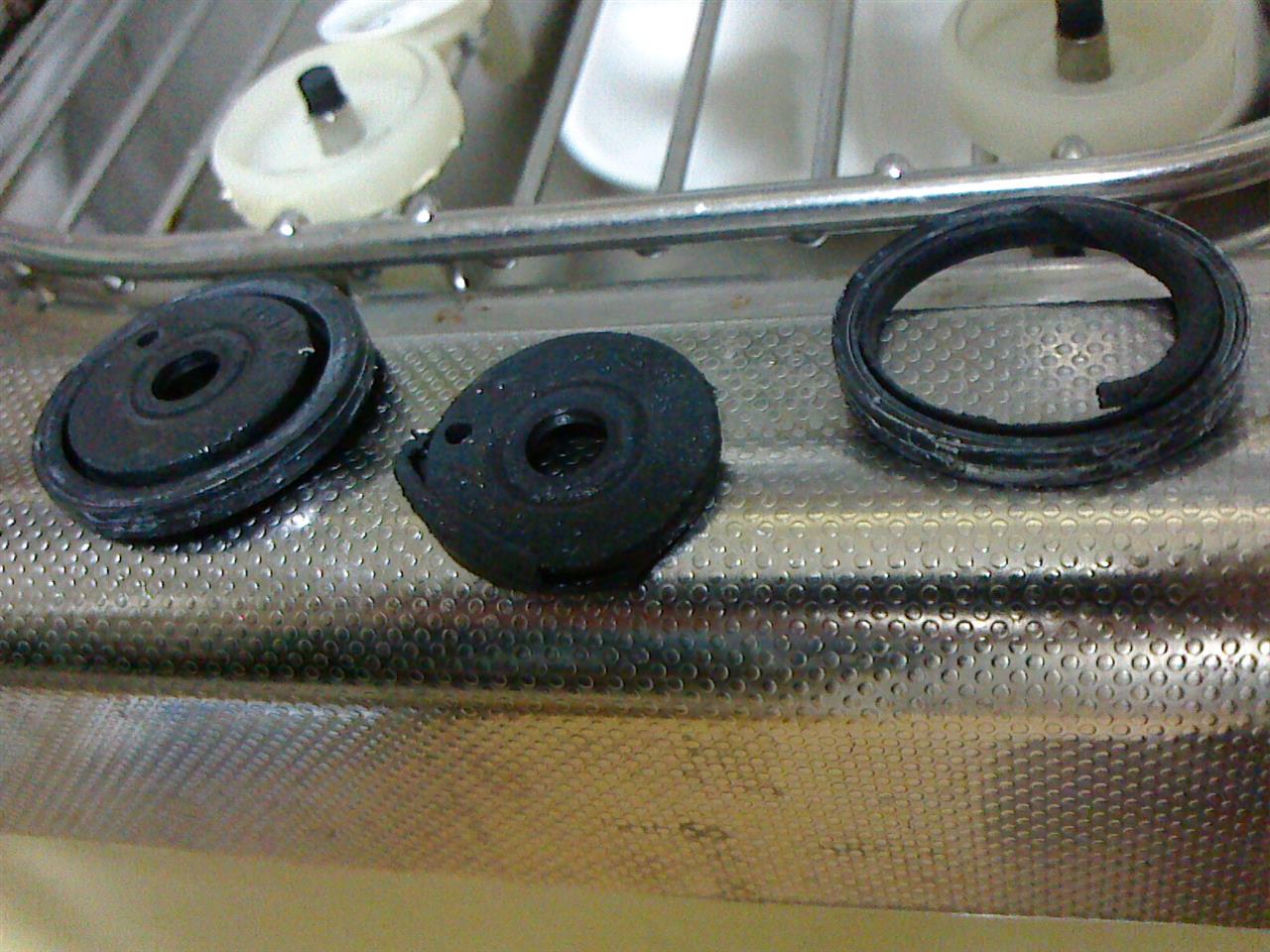

ラバー形状違ってたし、収まりも悪いけど


エラーは起こらなくなったので修理完了。
この洗濯乾燥機は数年ごとに乾燥できなくなりホコリ取りをやってましたが、前回2年前から乾燥能低下は感じられないので他はいじらず。

なんとヒートガンでジジジ寸前まで熱を入れ、ちょっと多めに曲がった位置で冷めるまで保持。つぶれないための中子は金属配管を手曲げするときに外に被せて使う密着コイルバネを。


パワステホースでも圧が掛からないリザーバーにつながってるホースです。もしかしたらラジエータホースもこれでイケるのか、無理ですねw　クーラントの圧がかかるホースでこれが通用するなら良いのに。
シリコンホースは自作できるとかいう動画も有りますが視聴していません。グルグル巻きにしてホース形状を作ってから一体化可能なテープがあるのかも。層間に管状ネットを入れたりとか。

今届きました。めっちゃ速い。今回は郵便なのに…いやDHL EXPRESSだった。送料20ドルくらい。



メイドインチャイナ明記してかつ立派なパッケージに入ってますし、ブランド名も付くように。
以前から中国生産だとは思ってましたが、胸を張って中国製。


製造品質をアメリカのレース部品屋でチェック済ってことで、たまにしか部品を購入しないエンドユーザーにとっては余計に金払ってでも選択してよいサービスだと思います。ドロップシッピングでなくアメリカ在庫から発送するし。
まあでも一緒に届いたスチール製ホースエンドは以前と同じノーブランドバルク包装です。
中国製は玉石混交（今日届いたのはAeroquipと比べるとだんぜん安くてぜんぜん玉ではない）、500円とかでステンレスのホースエンド買うと不良品リスクあり

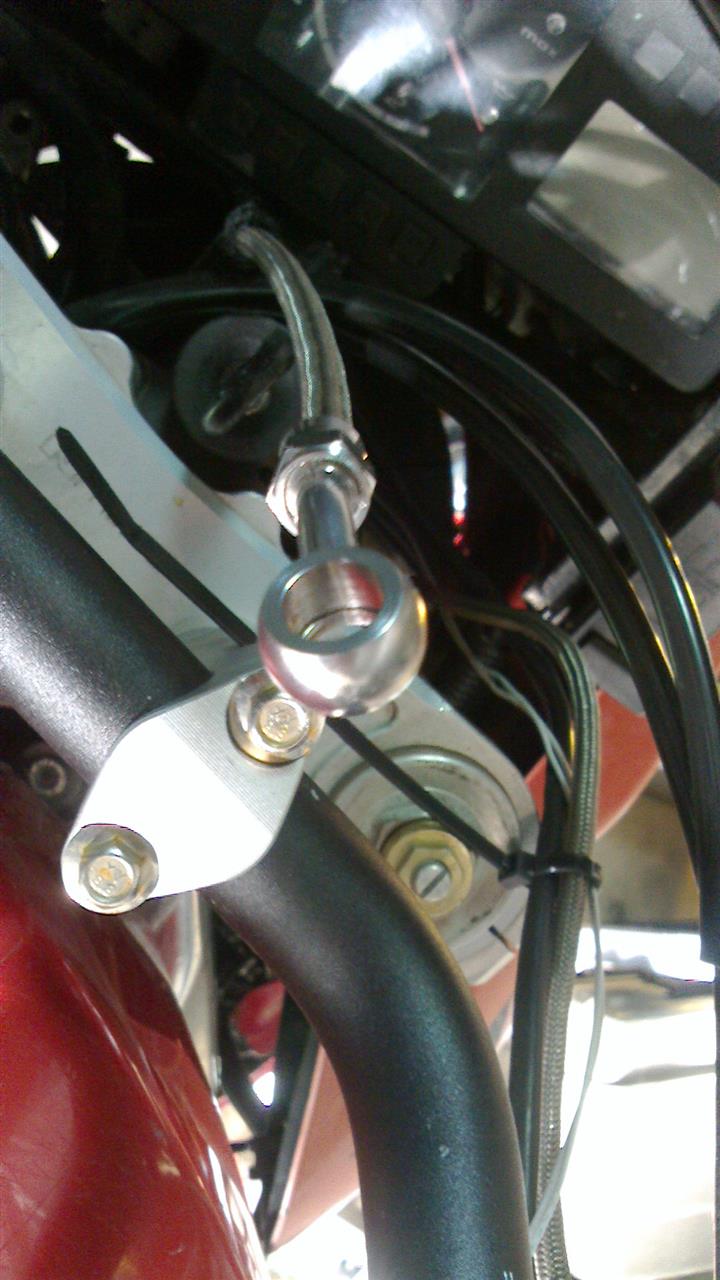

これのネジ山は多分メトリック、ピッチが荒かったですが、今日のは画像のように-3ホースエンドで見慣れた細かいネジ山。
