専用工具がアウターレースに引っかかったので無事叩きだせました。

他は普通どおり。ステムインナーレースはディスクグラインダーで薄くしてからタガネで底から叩いてレースを割って撤去。入れるのは油圧プレスをつかいました。ドリフトに使うパイプは複筒式ショックの中身だったものを切って。

今回はアンギュラボール、ハヤブサ純正です。付けた感じだと、アプリリアのほうが5ミリとか短いっぽく、その分はカラーで対応、逆パターン、つまりスズキフレームにアプリリアステムだと付けにくいだろう。

例によって高温ハンダ、溶けんのよ。追いハンダはまったくのらなかったので、ハンダコテブーストスイッチを押して温度をあげて撤去しました。


足が2本切れてたようです…この隣で別のパーツが爆発蒸発してしまってる可能性もあるので要精査。

フィルターレギュレータはポリカボウルドレーン端がひび割れ。


アメリカ製のようで日本製、多分「オートドレインの超小さいやつを頼む」とHyperthermからのオーダーに日本のコガネイ製をあてがったんだろう。現行型はボウルがネジ込み式でなくなり、オートドレインも無いのでレギュレータだけ筐体内に、フィルターは外に出すしかなさげ…ドレインが真下に落ちるとトランスがショートするわけで今回の故障もそれが疑われます。
まあエアフィルターのボウルって10年は保たないっぽいですね。

フライスはワンショット給油のマニホールドから盛大に漏れるので確認したら、テープ5周くらい巻く必要があるくらいテーパータップが緩かった。

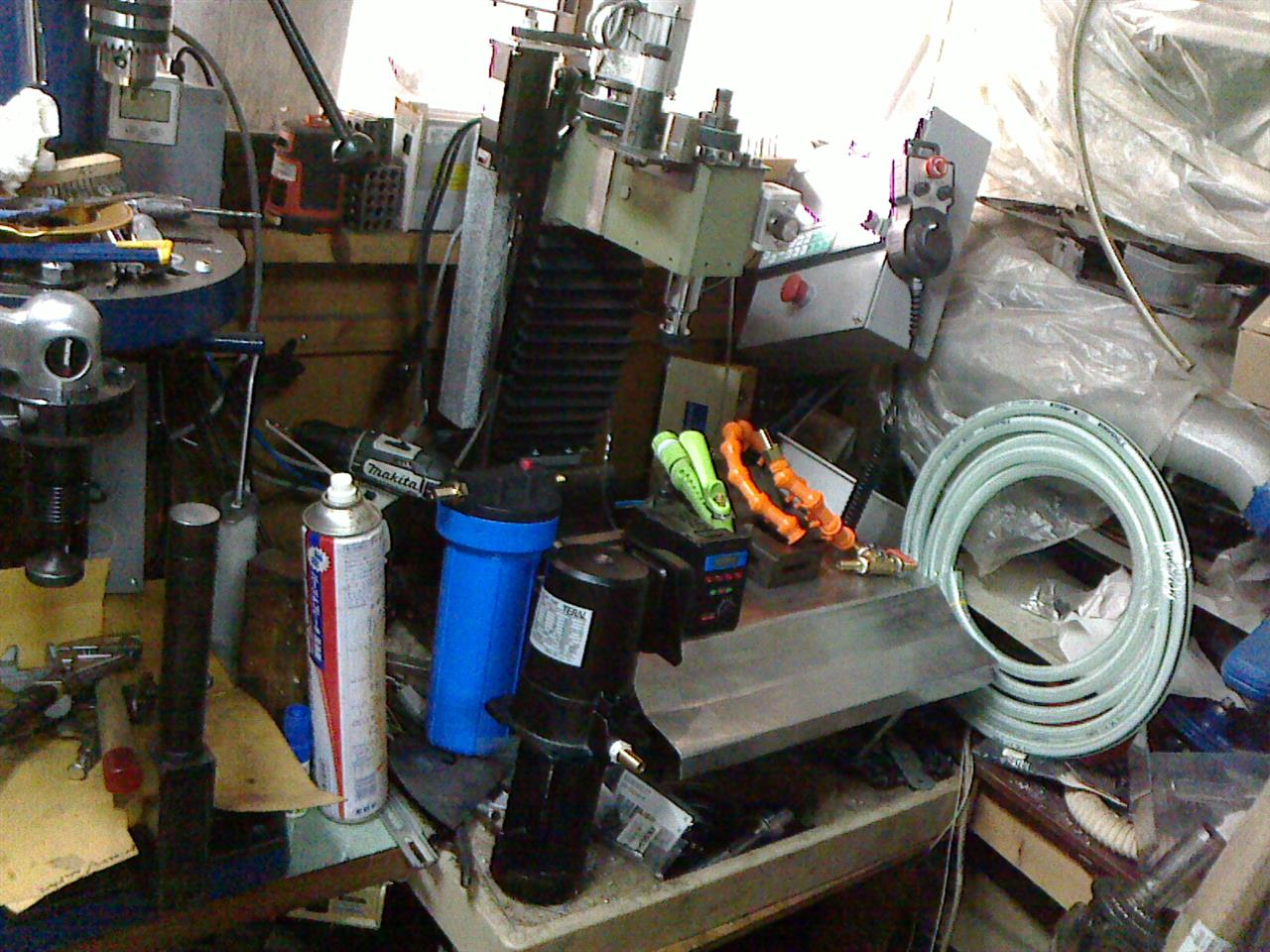

そしてテフロンテープついでにクーラント循環の準備。


明日はバイクのステムベアリングを交換の予定…できればバイクをガレージ内に突っ込んで作業したいが、スペース確保が面倒なので、スポットクーラーでがんばるかも。ステムいじる場合、フロントを上げるの面倒なんだよな。テーパーローラーからアンギュラボール、スズキ純正です。ステムシャフトはアプリリアが35ミリに対しハヤブサは30ミリだけど、ベアリング外径は同じなんですね。

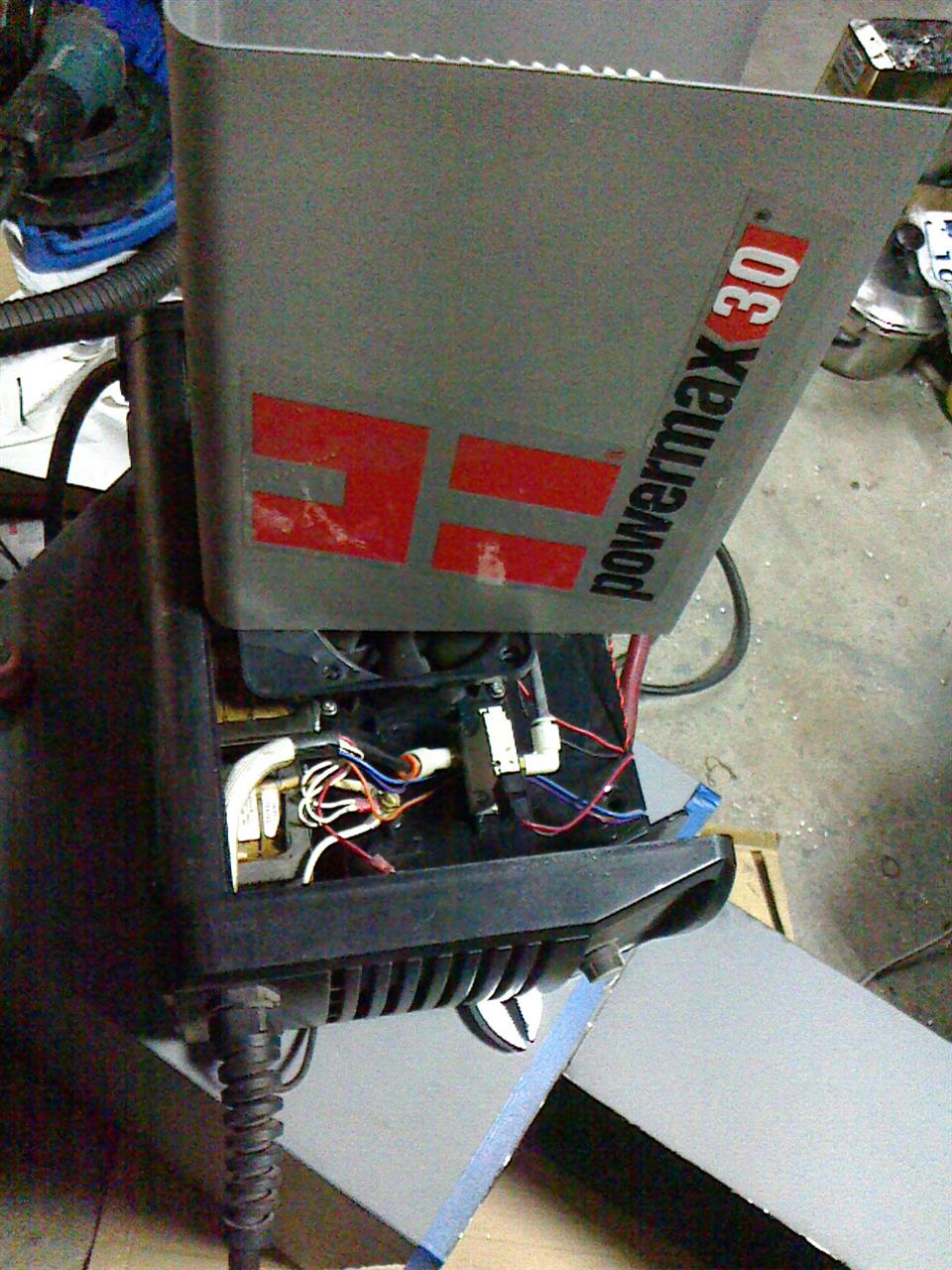

プールボックスを切断、2cmも切らないうちにプシュと。電源が落ちた。ブレーカーじゃないし、この機械はヒューズなどもない。続きはディスクグラインダーで。


まあこりゃ原因を突き止めねば…



焦げてるパーツ発見、ヘッドライトルーペで確認。足が一本飛んでました。


U4とあり、Uはなんらかの集積回路ICの記号らしい。
家に帰って同じトラブルがないかググり、マニュアル参照。電源が一切入らない現象は確認できず、回路図にそれらしきパーツの品番があり、AC/DCコンバータとな、そりゃ一番キモのパーツだから電源落ちるわ。日本製じゃないけどmouserやDigikeyで一個から買える。
抵抗値検査の順序と数値が載ってるのでpdfをiPhoneに落として他の不具合がないか今度確認。

たぶんエアーコンプレッサーの水混入による電気リークが原因。買ってから10年くらいは窒素使ってて、圧縮空気使いだしたのは最近なもので。

ダメな場合新品買うのは無理だろうな…今は2000ドルもするので手ぇでません…15年ほど前に買ったときは700だか1200ドルあたりだった気がします（アバウトすぎ？）。その代わり、中華の欠片もないガチのアメリカ生産ですからマニュアルが日本の産業機器のそれとは雲泥の差、「修理する権利」が保証されています。基板上のパーツまで面倒みてなくて基板ごと交換パーツなんですが、回路図にパーツ型式抵抗値コンデンサ容量など載せてありますからうまくやれば…
基板交換するはめに陥ると10万円超えます…激安中華プラズマを使い捨てしたほうが…とも思うけど、どうなるか。

【更新】基板外して裏から見ると破裂してました。


かけらのほう。これを注文済み。買うときに「今から作る場合はもうちょっと考えて違うパーツで組め」みたいなことが書いてあったので、パンクすること結構あるのかもですね。

耐熱グリースドリエルタの検索結果


なんか被検索数が少ないぞ…バリエルタの間違いだ笑　誰かの手書き字ぃ汚すぎて「ﾊﾞ」を「ﾄﾞ」とやらかした模様。

マルテンプSRLが150度までのところ、バリエルタJFE 552は260度。ドイツクリューバ―社。

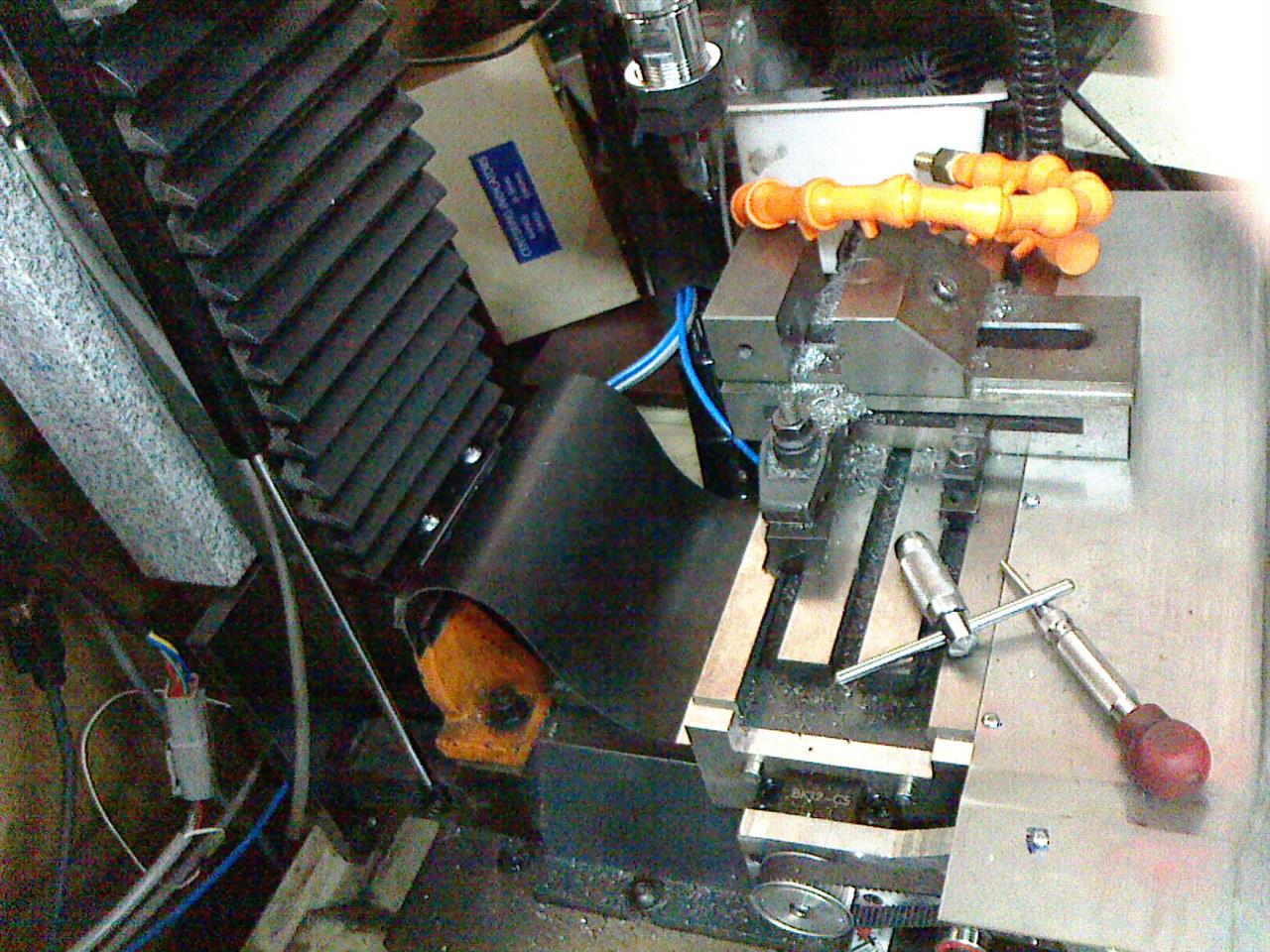

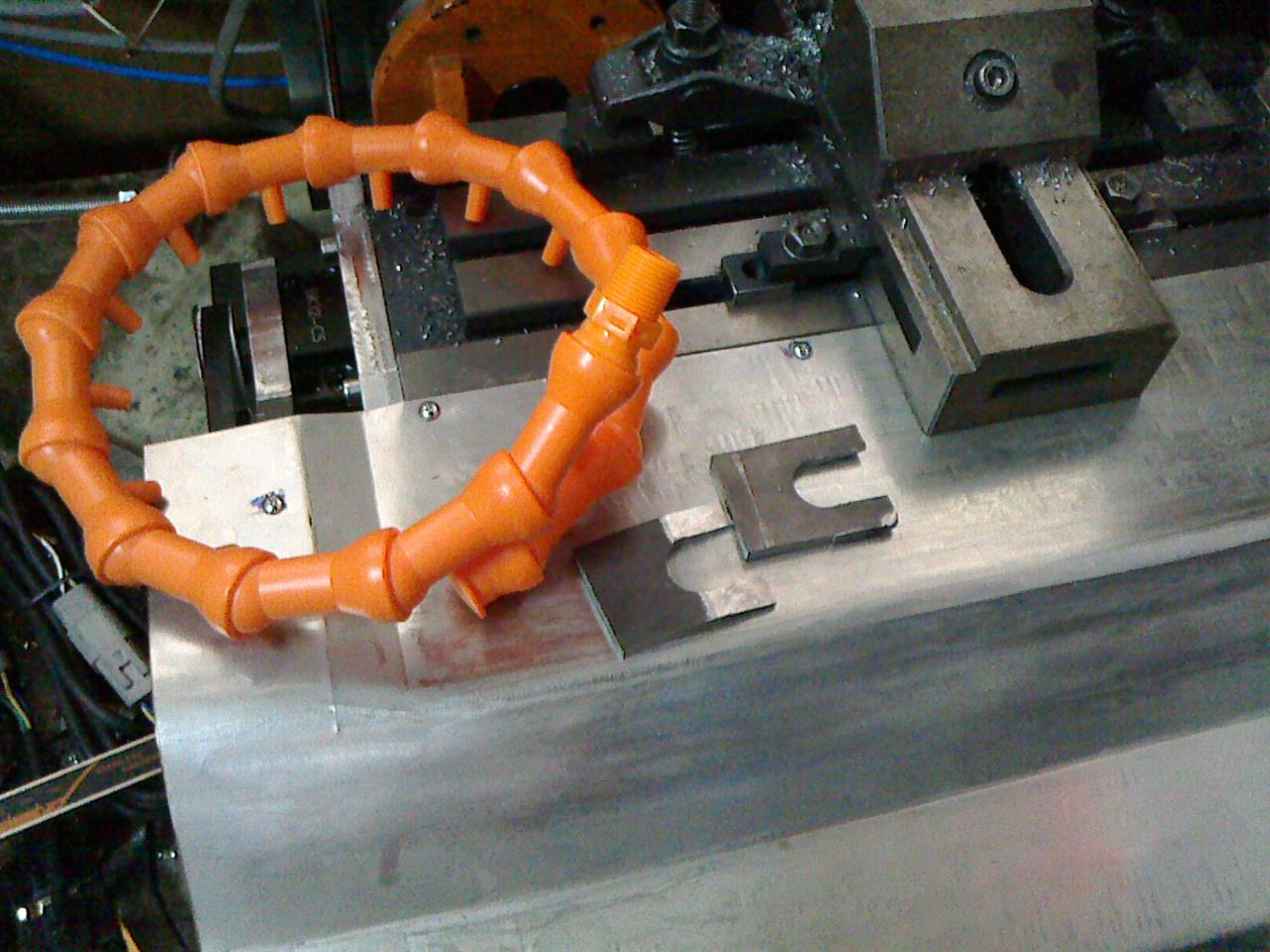

切り子よけジャバラやクーラントノズル、なんやかんや継続中。

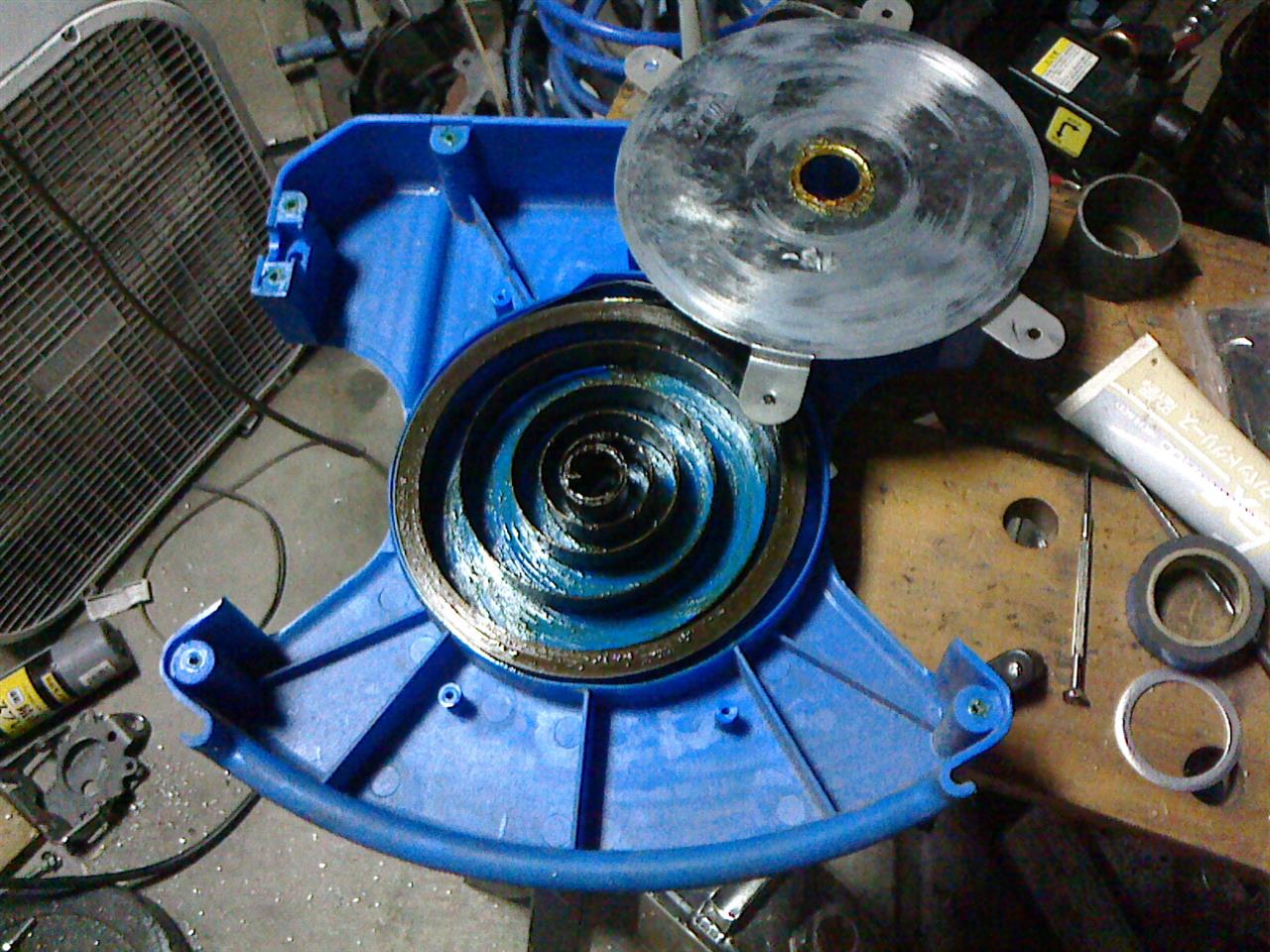

イケイケ。ネジボス樹脂部分をベリベリベリ壊しつつ分解してもうた。熱可塑性樹脂だけど、修理しないよね。Оリングからの漏れだと思うけど確認せず捨てます。ホースは単体で使える、重たいのなんだろ？とバラシたらぜんまいバネが入ってたんでなんか使うかもしれないのでこちら側のカラはとっておく。

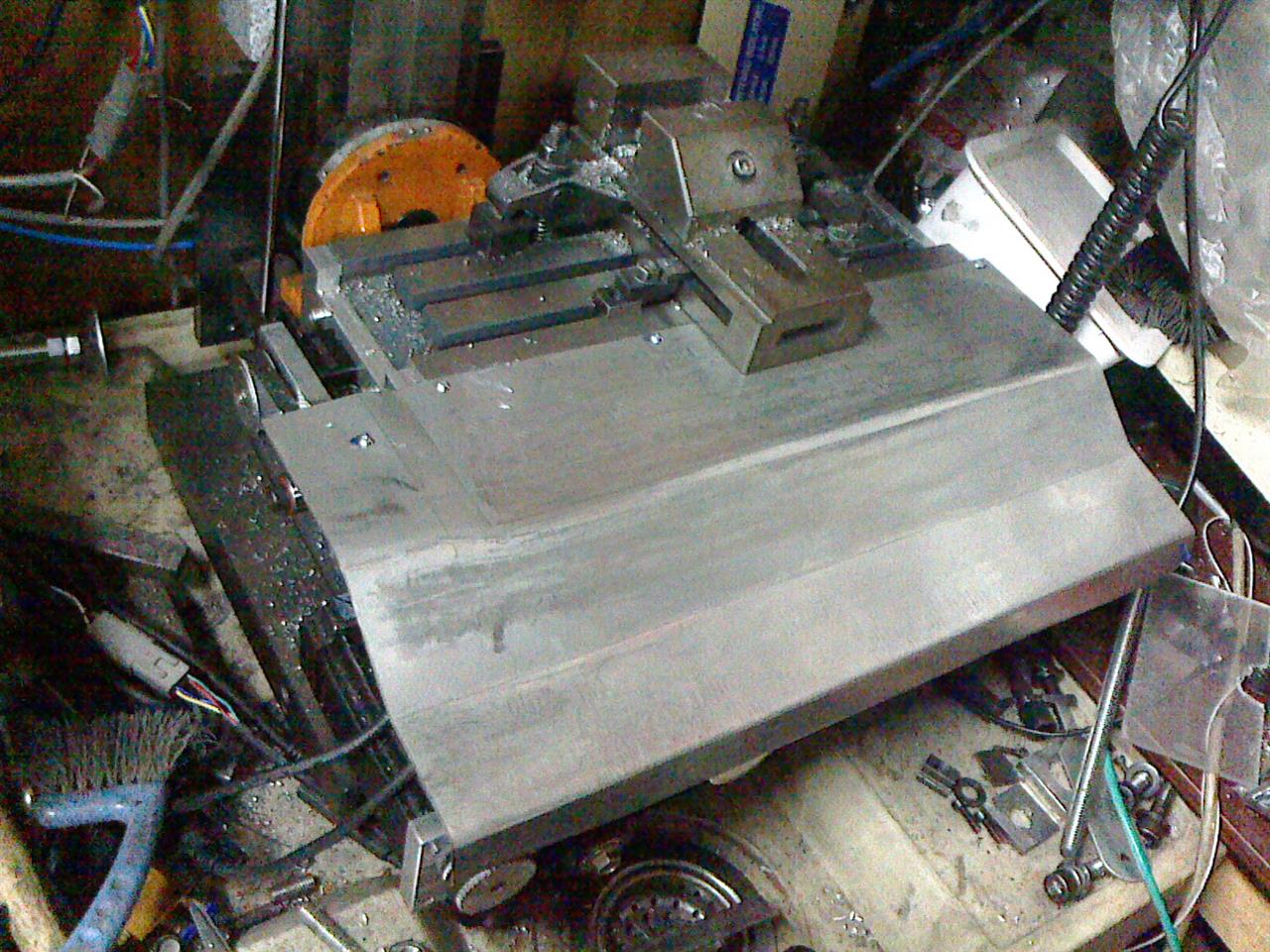

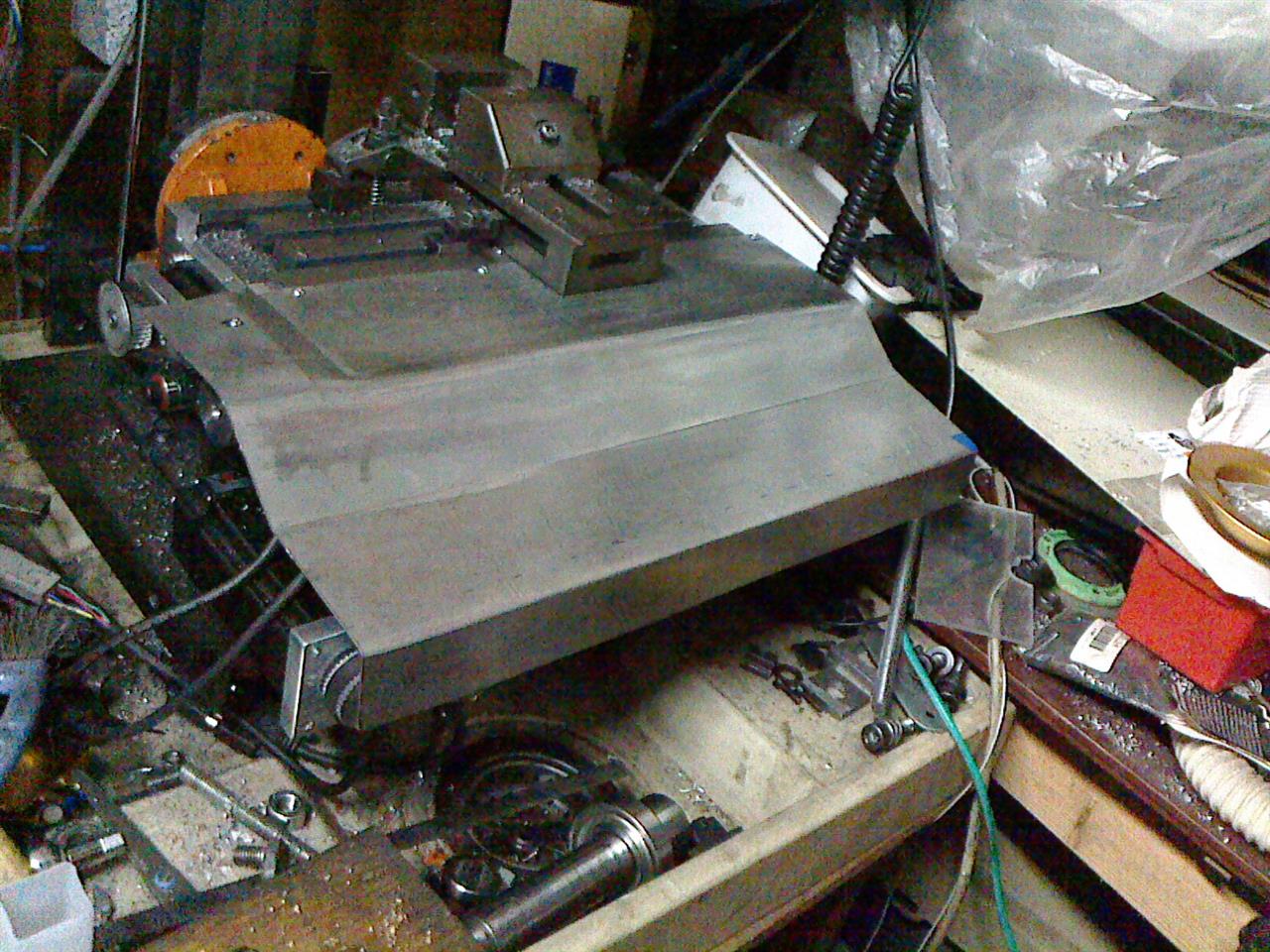

間違い探し、変わったのどこだ笑

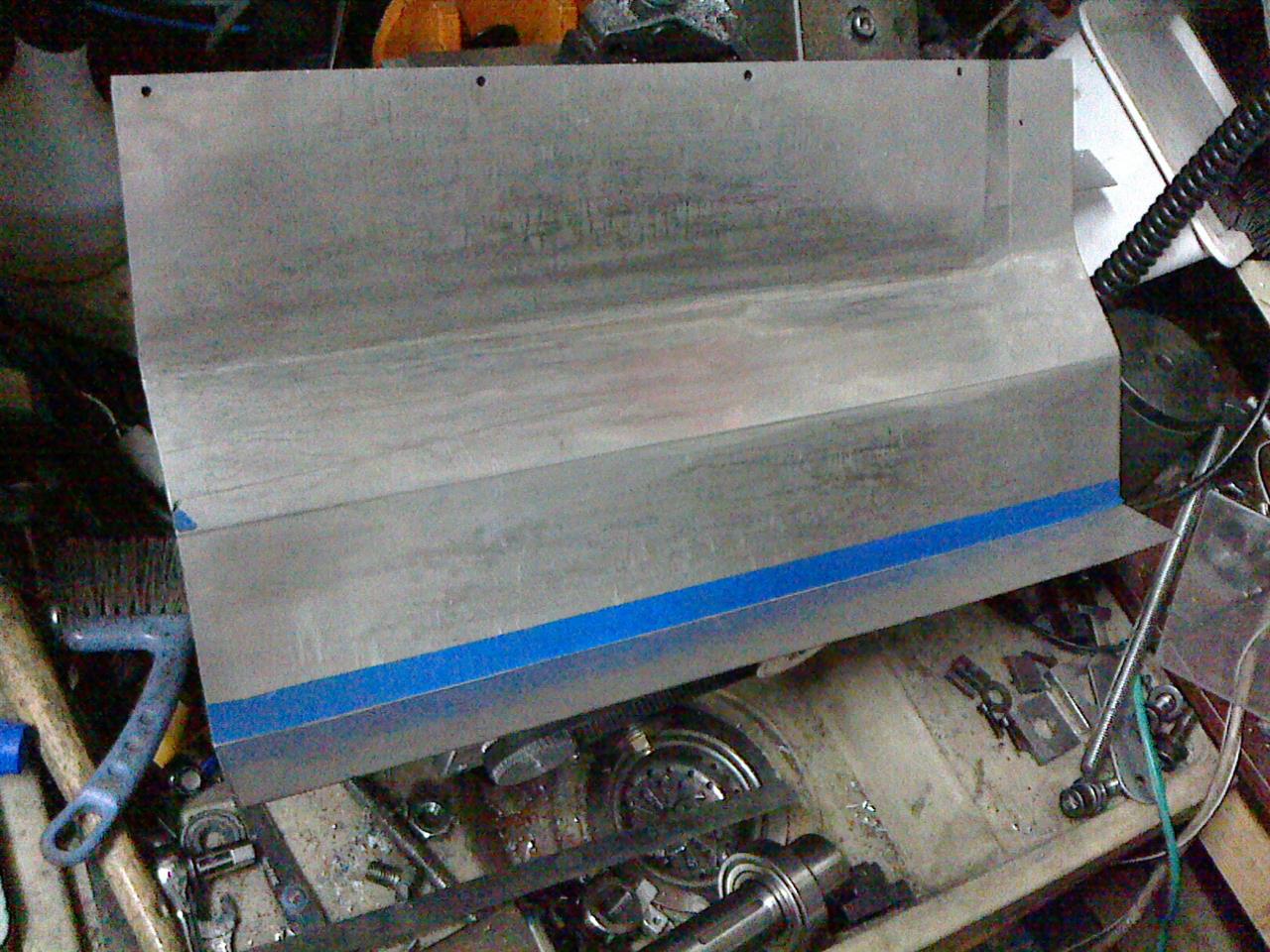

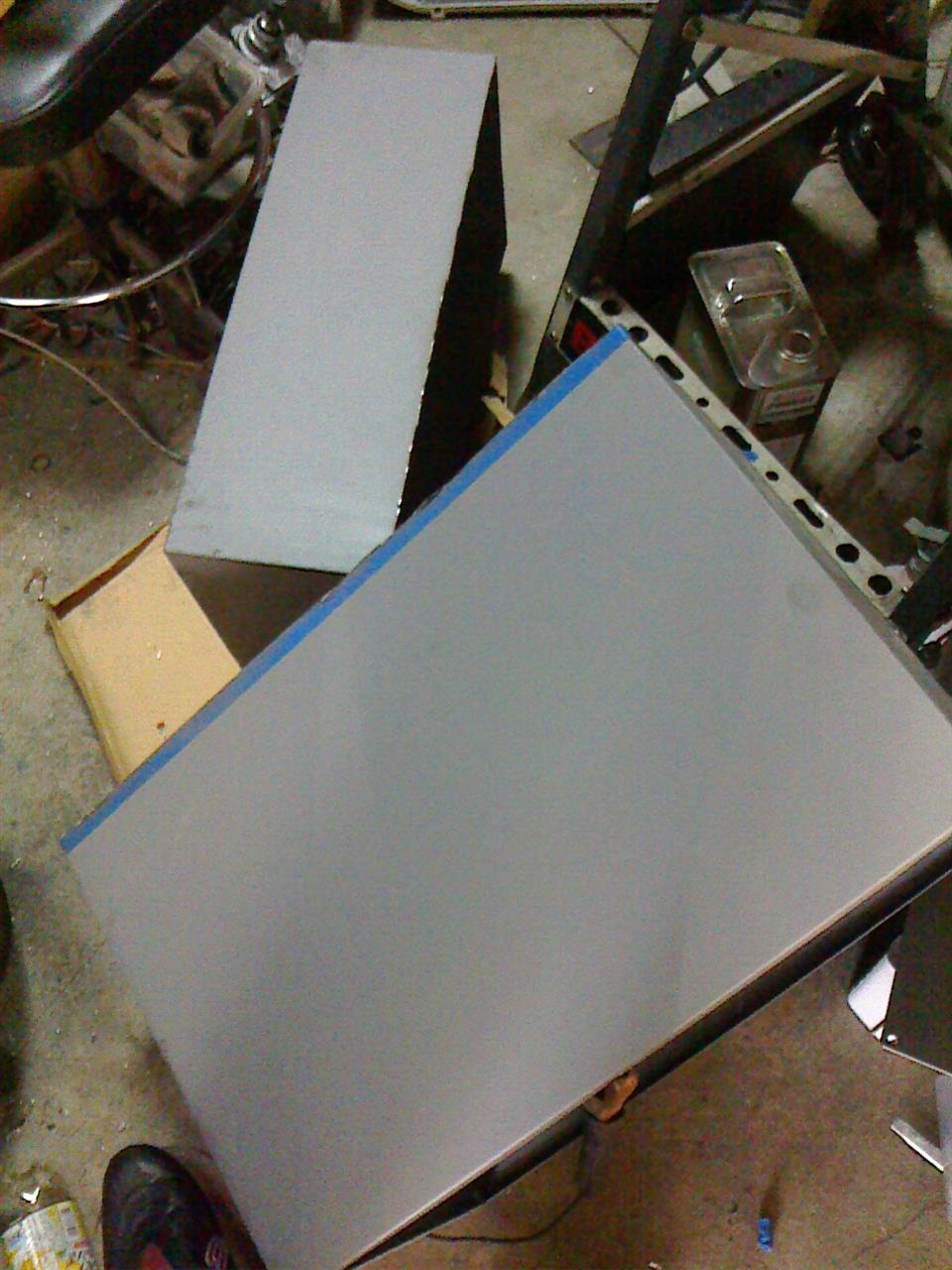

折る目印にマスキングテープ貼ったんですが、違う端を折ったというポカミス。


シャー（シム調整で切れるように復帰した）で切り落として、


曲げる位置にマスキングテープをおかわり


ビードローラー5回くらい通して曲げます。両端はちゃんと曲がらないですし、そこに目ぇつぶってもコツは要ります。リールから取り出したホースが床に笑


LED修正してつけたら光束がかなりまともになりました。ちなみに点灯中の温度は70度くらいまででした。冷却ファンや冷却フィンなど無しで大丈夫。いまどきのチップLEDには要らんのかも、大げさな造作にして高く売りつけようという意図なのかもしれませんよ。
