卓上旋盤の親ねじをモーター駆動する後編

ブラケット割と手こずった。曲尺で穴位置ポンチしてセンターポンチ無しのドリルだと穴ズレる。

ＰＥＴ板は踏みとどまってギリアルミ合金5000番台、タップが切れる程度には硬い。
出っ張りがハマる凹みを造作。

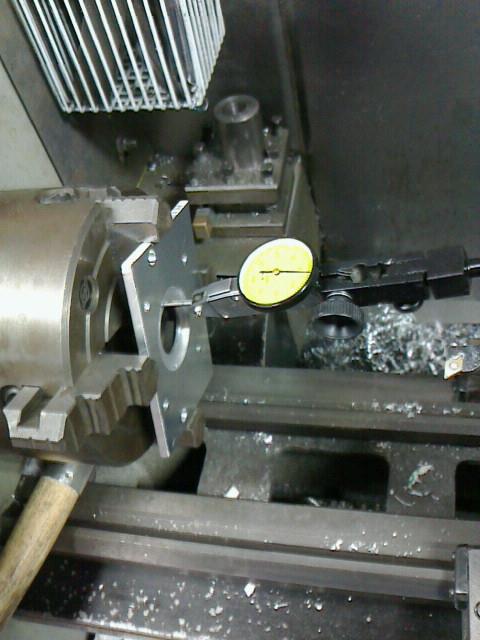

穴開け済んで組もうとしたらはいんねーでやんの。もう一度４つ爪につけてセンター出し


追加工終了、１ミリ強の出っ張りだけでモーター落ちずに保持出来てるのでここだけはうまく削れました。

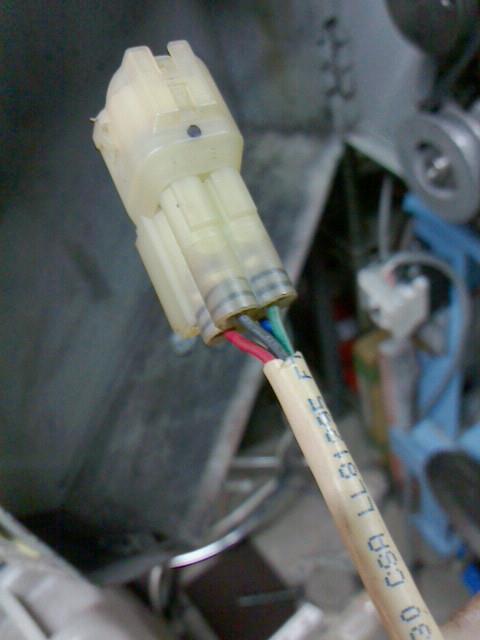

コネクタが通らないのでいったんバラして通して再組立て、一本端子から線が抜けましたが、あっさり再かしめできた。


ドリブンプーリにあたってはいんねーでやんの２。
切りました。


取付ネジ穴位置が合わないので長穴、このあとベルトテンションが強すぎるのでもう一度長穴加工するはめに


試運転はある回転域でチャタリングするものの、主軸回っていたら気にならないかと。送れます。親ねじは旋盤についていたそのままなので、回しっぱなしでいままでと同じように横送りレバーが使えます。逆転スイッチレバーをどこかにつけよう、他のレバーやスイッチと混同して誤操作しない工夫が必要。送り速度の可変抵抗も同様。

15年放置のクーラントポンプを引っ張り出して試運転、モーターは生きてたけどポンプは回らず、分解。マグネットポンプって完全に磁力だけで駆動するのね。内部のねっとり化した切削液を取り除いてから再度試すと送りました。そのうち旋盤につけるかも、しぶき対策、回収経路の造作をしないとダメですけどね。昔NCで動かしていたミニ旋盤は台そのものが洗濯機トレーです(笑)
