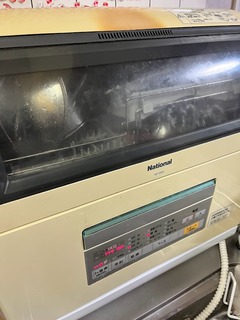

２月12日、またまたまた食洗機（パナソニックNP-BM1）の修理をしました(;^_^A

え～昨年１月29日のブログにUPされていますが、１年ぶりの故障です。
特に、エラー表示が出る訳でもなく、タイマーで深夜に食洗機を動かすと
途中で止まるとのこと。
その行程の途中で止まることが、タイマー運転に限らず頻繁に起こる様に
なって来たことから、点検してみることにしました。
基盤故障だったらご臨終覚悟ですが。。。

これ、我が家の食洗機（パナソニックNP-BM1）のパーツです。
2007年製の17年物ですが、まだネットで交換パーツが手に入るんですから
正直驚きですが、大変助かります。

この『ANP 16K-557S』は、水位スイッチ周りの組品になります。
実は、水位スイッチのケースは油汚れが酷く既にばらして洗って使い回して
ましたが、その端子も黒錆が酷く、ペーパー掛けてなんとか使い続けて
いましたからね～交換パーツが購入できる内にということで手に入れた
次第です。

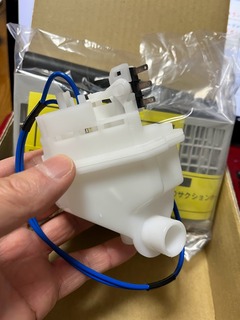

白いケースと配線が水位スイッチ組品になります。
ほかにもホースと何故か、食洗機内に入れて使う、箸やスプーン等の
料理器具を入れるプラ製の籠も付属していました。

これで送料込み2,718円でした。
消耗していた、水位スイッチ周辺を交換することでまた復活するかは
わかりませんが、まだまだ使い続けたいという意思の表れと言うことで。



まずは、給排水ホースを外し、ポンプのドレンプラグを外し、食洗機
内部の水を強制排水します。

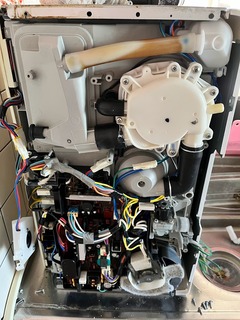

そして底板を外しました。
う～～～ん、いつもどおりですね～
でも、今回は食洗機の下に排水が溜まっていたんです。
もしや排水漏れが元で、漏水センサーが働き強制停止したかも。。。
と、頭に原因が浮かびましたが。。。

毎度のポンプ内の弁が止水不良を起こしていることも考慮しなければ
なりませんし、それこそ水位センサーが誤作動を起こしていることも
あり得ます。



まずは、今回購入した水位センサー周辺パーツをアッセンブリー交換
しちゃいます。

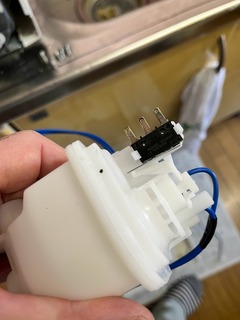

新しい水位センサーと水位スイッチが綺麗ですね～

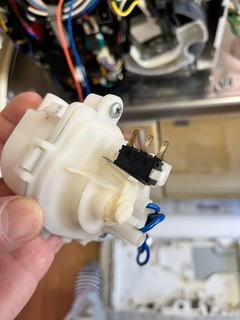

取り外した水位センサーと水位スイッチは変色し、内部は脂分が固着
しております。
センサー端子も変色していました。

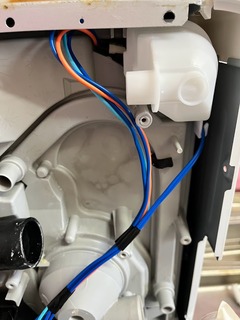

元にあった所に取り付けました。
配線もカプラーまで付属していますので、取り回してカプラーを挿し込む
だけで完了です。
これで直ればいいんだけどね～



さて、今まで何度かDIYで故障修理して来ましたが、その原因となって
いたのが、排水ポンプ内のゴム製の止水弁でした。
耐熱性に特化したEPDMゴム製の止水弁が、十数年使い続けたことで
すっかりと変形し、まともに止水できなくなったことでエラー停止した
ことが故障の原因でしたが、何度も試行錯誤した結果、手持ちの厚さ２mm
のゴム板から適度な大きさで切り出したゴム片をボルトナットで固定する
といった荒技で乗り切っておりました。

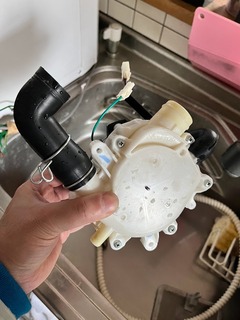

今回もそこかもな～と、排水ポンプをばらして止水弁を取り出してみた
ところ、もろもろと崩れてしまうぐらい破壊する寸前でした(;^_^A
たまに止水不良を起こし始めていたのかな？？？



やはり耐熱性が無いゴム板だと１年が限界みたいですね(-ω-;)ウーン

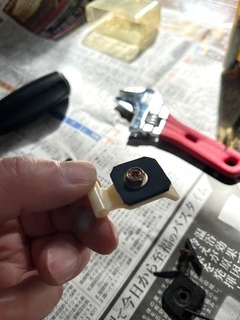

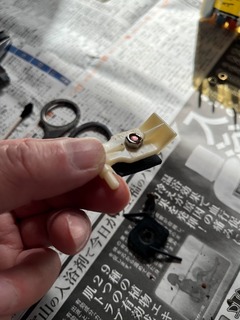

ということで、今回は、カブ太君の荷物固定用ゴム紐から切り出して
みました（爆）

ボルトナットも錆びてボロボロになって来ていたので、交換しました。



何度か、ポンプ内に嵌めて、止水弁を動かしながら、必要以上の当たりが
出ない（かえって弁の動きが悪くならない程度に）ように、物合わせで
加工して大きさを決定しました。



こんな感じで自分で作り出す水圧を利用して止水弁が稼働します。
いい感じで開閉します。



排水ポンプを組み上げて、本体に組付けます。



次に、水位スイッチ組品に付いてきた、ホースを交換します。
画像右の硬化変色したホースが既に取付けてあったホースです。
これが人体の血管と同様なんだな～とまじまじと見ましたよ。
いわゆる動脈硬化って奴です(;・∀・)
柔軟性がある改良品のホースに交換しました。



ここからが一番時間が掛かった所であり、途中で修理を諦めかけた部分
でもあります。

何度やり直したか( ´Д｀)=3 ﾌｩ

組付け、全て元通りにし、試運転をした途端、排水が駄々洩れΣ(ﾟДﾟ；ｴｰｯ!
実は、右画像のホースが１年前の故障時も汚れてたんですよね～
もしかしたら、ホースが膨張しぶかぶかになって圧力が掛かった排水時に
漏れ出していたのかも！
それが原因だった～と理解したのが、何度やり直しても、底から水漏れ
するので、底板を取り付けずに試運転をしたら、ホースから漏れている
のを確認。。。
ということは、異常停止の原因は、排水ホースからの排水漏れを漏水センサー
が検知し、強制停止したんだなとo(ﾟДﾟ)oｳﾝ!!



本来ならしっかりと柔軟性が高い、内径φ20のEPDMゴム製ホースを
切り出すことができれば完璧なのですが、午前中から作業を始めたものの
既に夜の21時過ぎ(-"-;A ...アセアセ

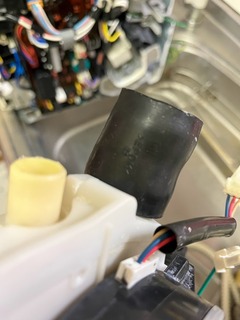

タイラップ３本で強制的に締め上げてみました。
これでも駄目なら、内径φ20のゴムホースを今度買って来ないとな～
そうなると食洗機は当分使用不能状態になるんで、嫁は不機嫌になる
な～と（爆）



さ～て、ダメ元でスイッチON！！

お～～～～～～見事に復活しましたよ～＼(^o^)／
水位センサーも更新したし、排水ポンプも止水弁を補修完了。
で、ここ最近のそもそもの不調原因であった排水漏水も応急処置で
修理完了！！

これで、当分大丈夫だね(*^^)v
目指せ、20年だね～(∀｀*ゞ)ｴﾍﾍ
