2026年11月22日 イイね!

ヴォクシー ドア内防振無しの音質アップ


今日ご紹介する1台は先日の福岡店の作業から、トヨタのヴォクシーです。

alt


福岡県の隣の佐賀県からお越し頂きました。



トヨタ純正の大画面ディスプレイオーディオ付きのお車にベーシックパッケージの取り付けを行いました。

alt


ボクシーの前のお車ではベーシック防振にベーシック防振とセメントコーティングの施工をプラスしたトリプルパッケージを取り付けて頂いていたのですが、今回ディーラーでドア防振はしないで欲しいと言われたそうで、ドア内の防振無しでいかに高音質にするかにチャレンジしました。


50系プリウスが発売された時にドア内のデッドニングがNGという事が言われましたので、50系プリウスを購入してどこに影響があるからいけないのかを検証して、センサーに影響しない防振作業を行っていました。

ただディーラーによっては絶対に触るのはダメという所もあって、比較的ネッツ店とカローラ店は厳しく言われないなどの話も出ていました。


そういう話も一度はフェードアウトしていたのが、久しぶりにデッドニングNGというディーラーがあって、50系プリウスを買って一度ドア内防振無しで高音質をという実験を思い出しながらヴォクシーの作業を行いました。



まずダッシュにはコアキシャルタイプの2WAYのスコーカーが入っていて、その真ん中のツイーターを鳴らなくして、高音はJBLの508GTIのツイーターにスタンドを付けてガラスの反射無くリスナーに聴こえる様にしました。

alt


alt





スコーカーの裏にはコンデンサが2個付いていて、小さい方のコンデンサがツイーターの下限周波数を決める物で、もう1個はスコーカーの下限を決める物で、青の丸部分のリードを片方カットしてコアキシャルのツイーターを鳴らなくしました。

alt

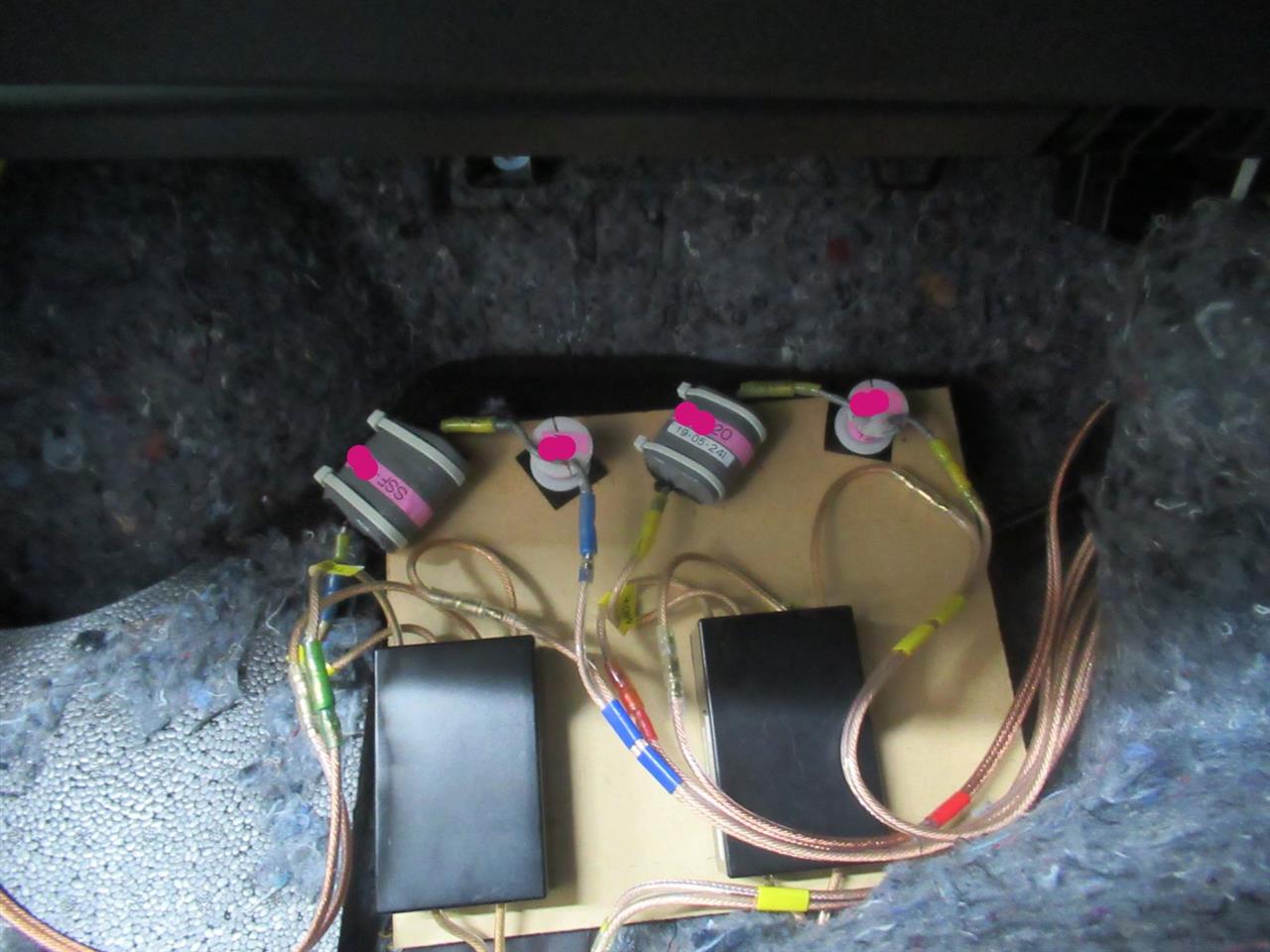

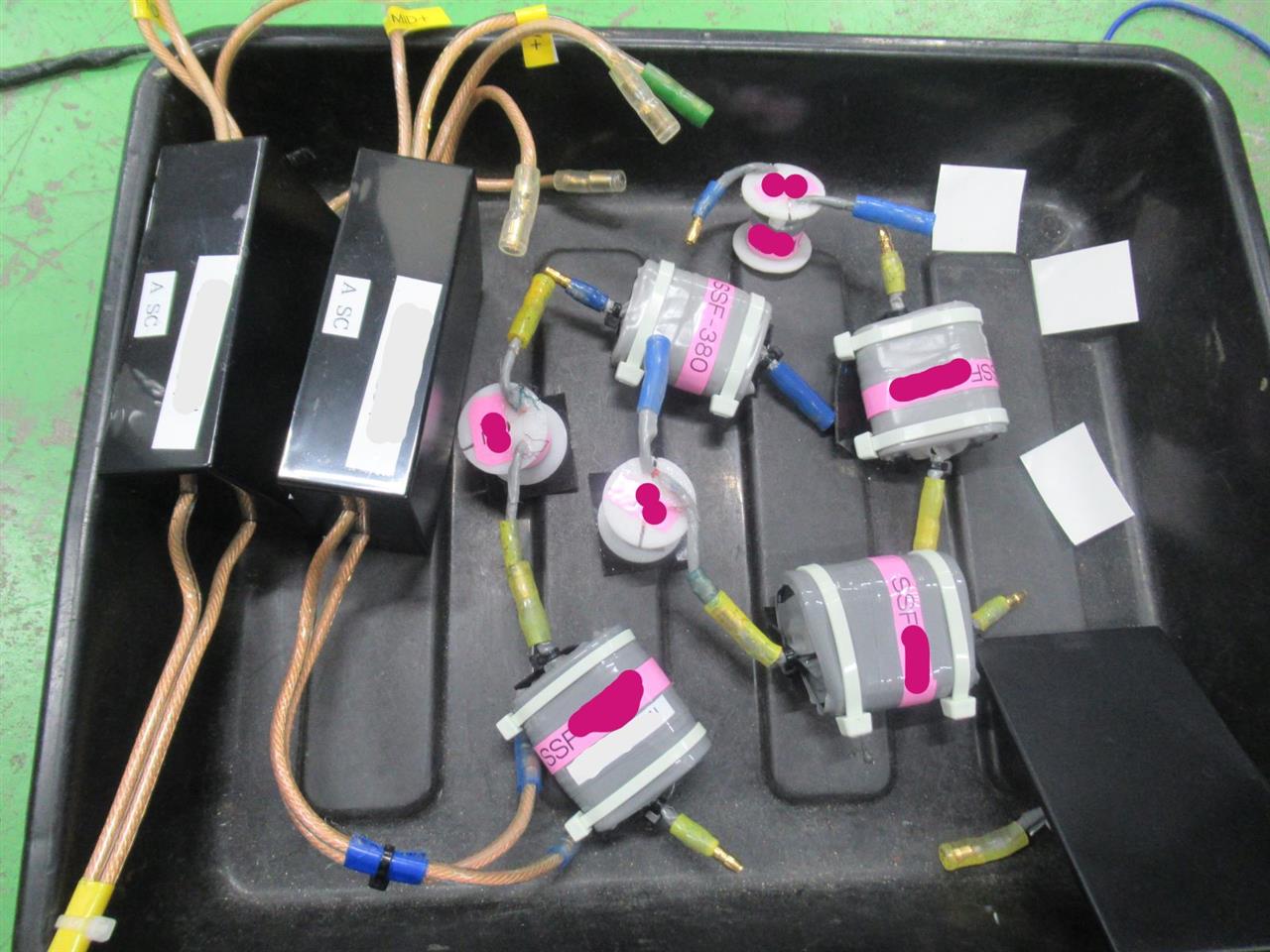

そしてディスプレイオーディオから取り出した音信号はグローブボックス下に送り、オプションのSSFを加えた6ピース構成でドア低音・スコーカー中音・JBLツイーター高音の3WAY構成でシステムが一度出来上がりました。

alt



SSFは低音の一番下のやや有害になる成分を抑え歪みっぽさを抑える効果があるのですが、これがやや防振効果に近い動作をするので、防振の価格の3分の1の価格なので、予算が少ない時はSSFを使われる方があり、中には防振をした効果以上を求めて付けられる方もあります。


ただ前回のお車はベーシック防振とセメントコーティングを加えたトリプルパッケージだったので、どうしても比べてしまうと劣ります。



そこでここからがドア内防振をせずに音質アップの工程で、まず純正の16センチスピーカーの裏に付いている中高音を鳴らない様にするためのコイルをバイパスして信号をストレートに入れる様にしました。

alt


このコイルは細い銅線をフェライトでインダクタンスを無理に上昇させていて、マグネットの近くにコイルがあるために音質的には良くない状態です。

バイパスした事によってコイルの効果はグローブボックス下のピュアコンでドアスピーカーの上限周波数を決めます。



更にドア内の防振作業がダメならドアの内張りの表に防振メタルを貼って防振して、表を指ではじいて響きの大きい部分をマーキングしていきます。

alt



マーキングが終わって表を脱脂して、四角と三角の表が植毛塗装してある防振メタルを貼り合わせます。

alt


SSFと防振メタルの効果で1・5層ぐらいの防振効果が得られましたが、あともう一歩音質アップを図ります。



スコーカーの下限周波数を決めるコイルは青い丸の中の物で、これを体積で10倍ぐらいの上質な物に交換して、リード線に付くだけの数をクリップを付けてハンダ付けして、同じファラッド数のコンデンサでも音に艶がでて、透明感も増した中音再生が出来る様になり、JBLツイーター以外の部分が大幅にクオリティーアップしました。

alt





音の鳴りが変わったのでピュアコンの値も変えて、これまでは中音が足らないとミッドを上げると質感が荒かったのが、上げてもスコーカーは十分に応えてくれる音質に変っていました。

alt



ピュアコンとトーンコントロールの操作を行って音が整ったら納車の準備です。


音調整が終わったら直ぐに宇部店に帰らないといけなかったので、お客様の音に関する感想は直接聞く事が出来ませんでしたが、今回のピュアコンは使用しているコイルは全て井川が一から手巻きした物で、こちらのクオリティーも以前とは上がっていて、ドア内防振が出来ないという足かせがあった割には良い音だったと喜んで頂いていた様です。

Posted at 2026/11/22 10:38:29 | トラックバック(0) | カーオーディオについて | イベント・キャンペーン
2026年11月21日 イイね!

スズキ・キャリー スピーカー交換


今日ご紹介する1台は、昨日の宇部店の完成車から、スズキのキャリーです。

alt




オーディオレスのお車にディーラーオプションの2DINデッキと、カロッツェリアの10センチのコアキシャルスピーカーがダッシュに付いた状態で入庫となって、スピーカー交換を行っていました。

alt



キャリーはドアスピーカーが付かない構造なので、よほどの加工をしない限りは10センチのスピーカーが限界です。

alt




カロッツェリアのコアキシャルは音にメリハリが付けてあるので取り外して、スズキ純正の10センチのフルレンジスピーカーに戻して・・

alt




JBLの508GTIのツイーターと組み合わせて2WAY化して・・

alt

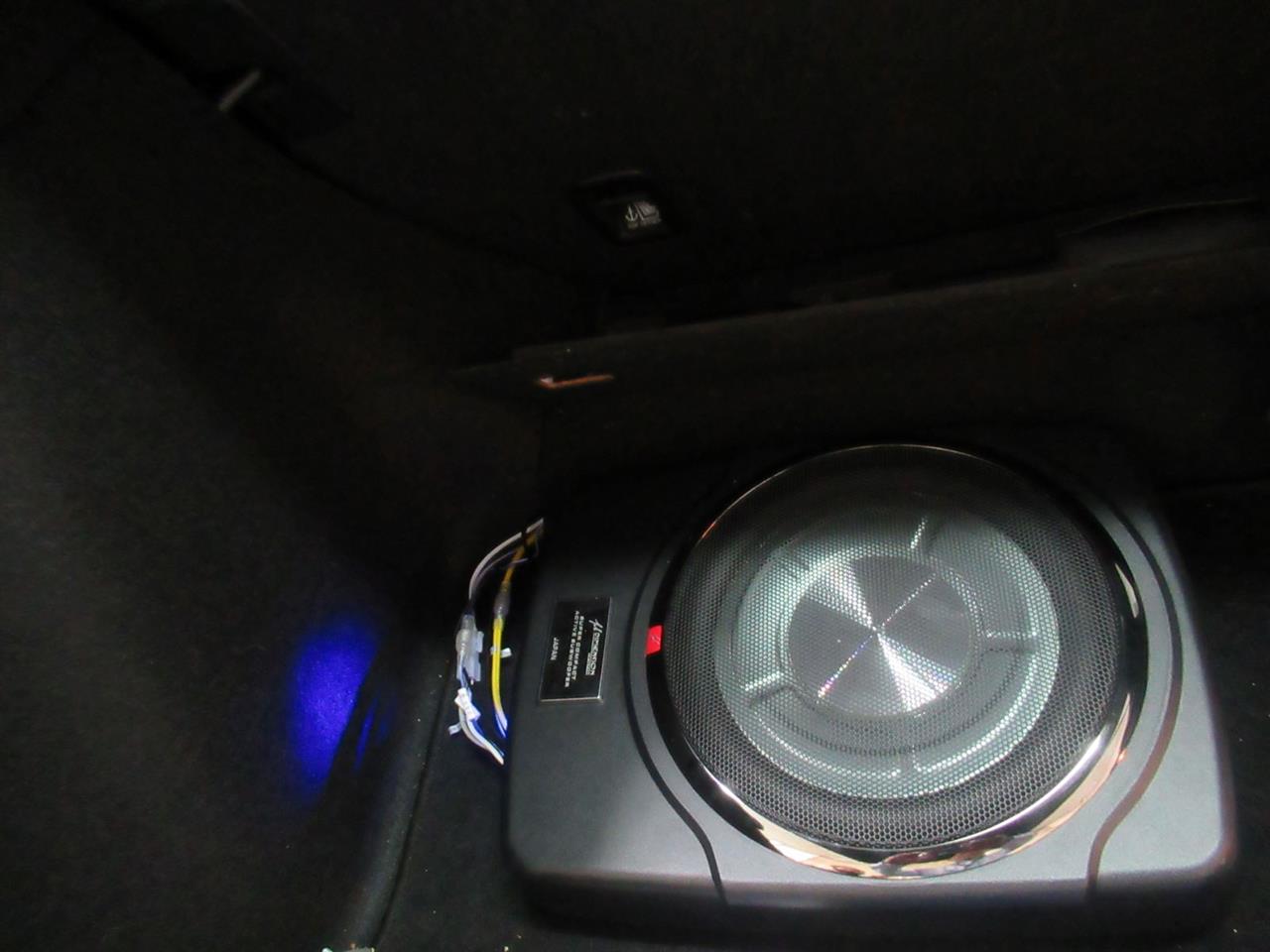

足りない低音は20センチのミューディメイションのパワードのウーファーで補う予定が、助手席に人は乗らないからという事で25センチのパワードのウーファーを足元に取り付けて、迫力あるサウンドでジャズを楽しまれていました。

alt





しかし今回中音域をもっとグレードアップしたいという事で、ダッシュのスピーカーを交換する事になりました。

alt



マグネットの大きな10センチスピーカーは裏の容量が減って詰まった感がでて、低音と高音は他のユニットで出ているので中音域のみが綺麗に再生出来れば良いので、その2つの条件で交換するユニットを選びました。

alt






探していて見つかったのはBMWのドア用の9センチスピーカーで、ピュアディオブランドの少量生産のISPー91を選びました。

alt


alt




ただBMWとは取り付け位置が違うので、ピュアコンの値は専用で探ってマッチングさせます。

alt

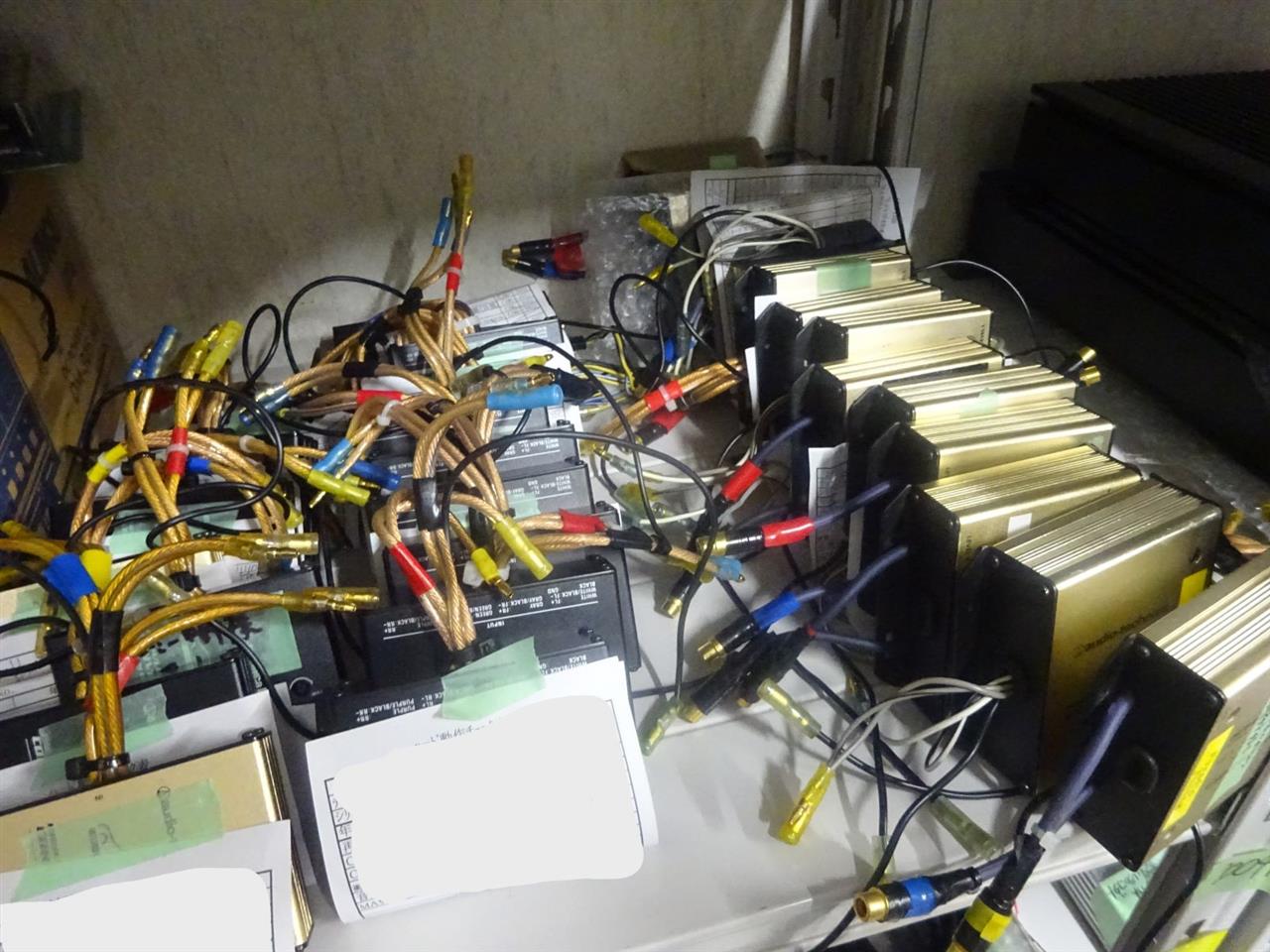

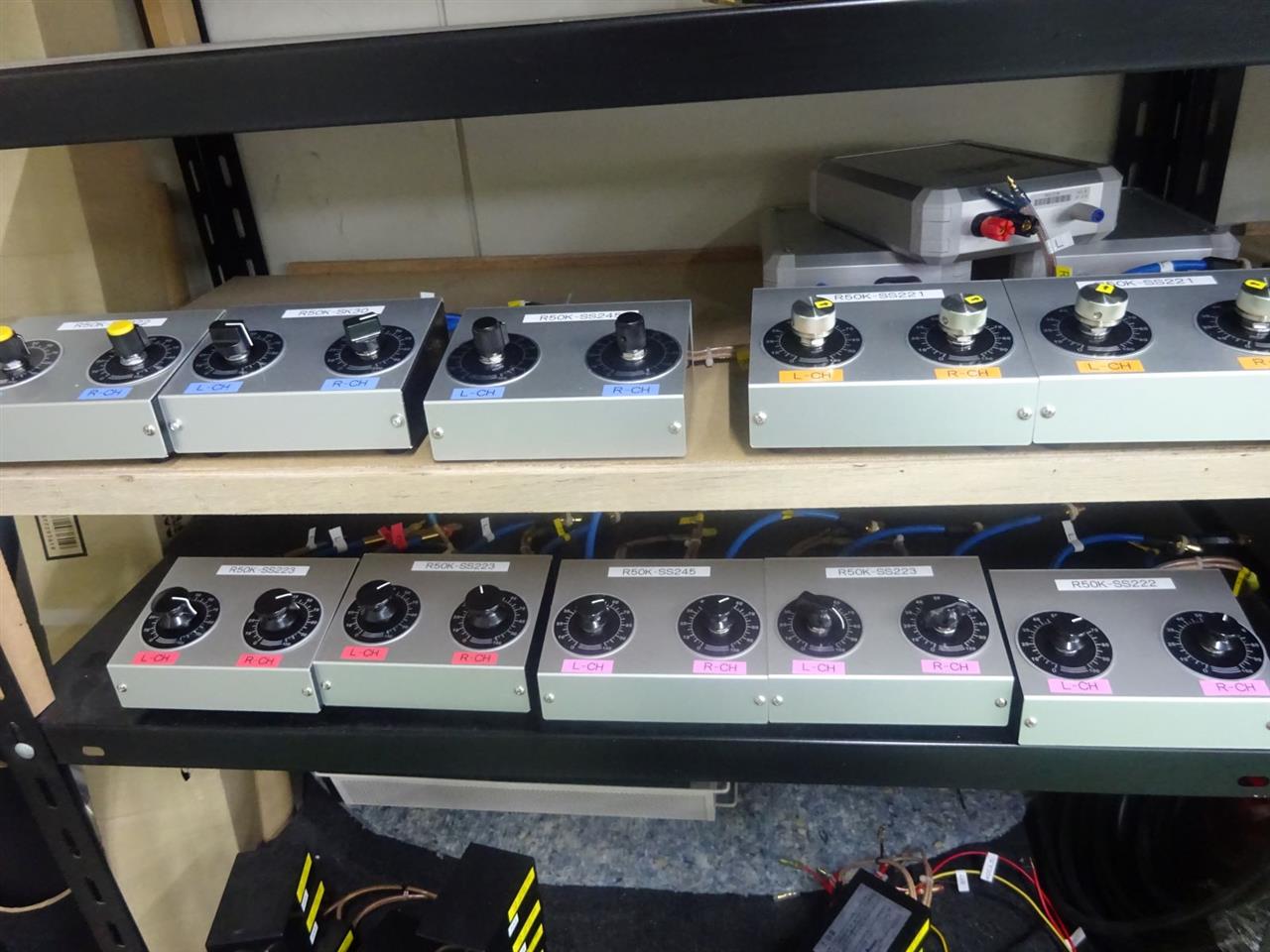

ブラックボックスとコイルをあれこれと変えて・・

alt

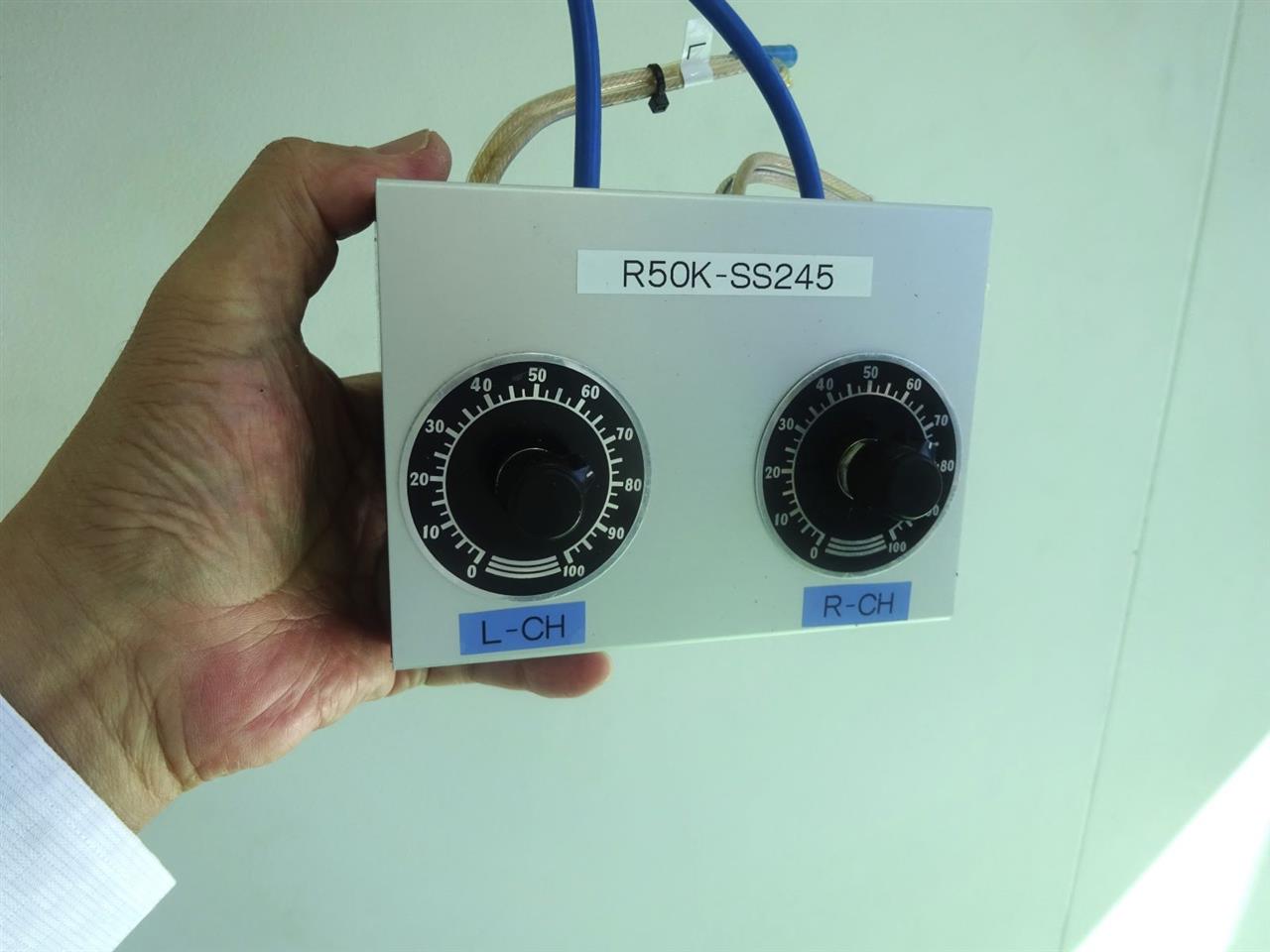

ブラックボックス4種類のコイルが5種類の4×5の20パターンの中から最も生音・生声に近い組み合わせを見つけました。

alt



仕事でお車を使われるので車内で音楽を聴かれる時間が長いお客様は、中音域のユニットをグレードアップして、大好きなジャズがこれまでより奥行きを感じて聴ける様になったと喜んで頂けました。

アメブロはこちら
Posted at 2026/11/21 10:57:38 | トラックバック(0) | カーオーディオについて | イベント・キャンペーン
2026年11月20日 イイね!

RAV4 スピーカー取り付け その3


今日ご紹介する1台は先日からの宇部店の作業の続きで、トヨタのRAV4のフルシステムの取り付けです。

alt





純正のディスプレイオーディオを使ったフルシステムの取り付けで、フルシステムはフロント2WAYにリアサブウーファーの3WAY構成で、独立したパワーアンプと外部のチャンネルディバイダーを使って低音と中高音をRCAで分離しているシステムをサウンドピュアディオではフルシステムと呼んでいます。

alt





フロントドアは片側3層のフル防振の後にアウター・スラントのバッフルを製作して、内側を金属リングで固定した後にセメントコーティングを行って固めます。

alt


セメントコーティングする理由は剛性を上げるためと、裏側に廻った音を粗目で拡散するためで、ピュアディオ独自の手法です。



ツイーターはワイドスタンドをパテ形成して取り付けて、ピュアディオブランドの最高級ツイーターのZTWーLTD35を今回新たに取り付けています。

alt




バッフルのセメントコーティングが乾燥したらピュアディオブランドのZSPーMIDを取り付けて、ZSPが最初に発売された時から使われていて、車を買い替える毎に移設されていて、もう20年以上使用されています。

alt




ラゲッジはノーマルの状態から内張を外していき・・

alt


alt



アンダーに25センチのエンクロージャーとパワーアンプなどを取り付けます。

alt





ピュアディオブランドの25センチウーファーは20年以上使われている物を移設し続けられていて、パワーアンプ2台とピュアディオチューンのプロセッサーを設置して、全ての結線が終わったら音調整を行います。

alt





ディスプレイオーディオのスピーカー出力をピュアディオブランドのコントロールコンバーターでRCA化してリアに送ります。

alt




RCA化した信号はプロセッサーで低音と中高音に分離して、低音はアンプを通して25センチウーファーを鳴らして、もう一台のアンプでフロント用の中低音を増幅して、グローブボックス下のピュアコンに送り、インピーダンスとレベルを調整してツイーターとミッドにに分離して鳴らします。

alt




2日前にRAV4のベーシックパッケージの音調整でこの3トーンとあーでもない、こーでもないと格闘して、なるべくここを動かさずにピュアコンで音が整う様に今回も時間をかけてセッティングを行いました。

alt




連続でRAV4の純正ディスプレイオーディオの調整を行うと、本体の音のクセを完全に掴んで、かなり良いセッティングが出来たと思っていたら、ピュアディオの海原雄山こと専務が聴いて、「トヨタ純正のディスプレイオーディオでもここまで鳴るんですね!」と驚いていました。

ここでいう海原雄山とは『美味しんぼ』の中で『自ら調理する事は無いのに、人の料理にあーが悪い、こうが悪いとケチを付け。』という決まり文句があって、それのカーオーディオ版という事でピュアディオの海原雄山と言われています。



話は横に逸れましたが、音調整が終わってラゲッジにアンプボードとウーファーのグリルを作って、そてが仕上がればRAV4は納車されます。

alt




これまでは毎回デッキが交換出来る車種かオーディオレス車に乗られていたので、初めての純正オーディオベースのシステムなのでお客様はかなり心配されていましたが、ピュアディオ独自のコントロールコンバーターで超低ロスでRCA変換しているのと、RAV4のフルレンジ信号は他のメーカーに比べたらクセが弱かったので、かなりスムーズな音で音楽を再生していました。


アメブロはこちら
Posted at 2026/11/20 10:37:20 | トラックバック(0) | カーオーディオについて | イベント・キャンペーン
2026年11月19日 イイね!

RAV4 ベーシックパッケージ開発


今日ご紹介する1台は先日の福岡店の作業から、トヨタのRAV4です。

alt




今回からかなり大画面のディスプレイオーディオに変って、オーディオは標準オーディオとプレミアムサウンドがあって、少し前に宇部店でプレミアムサウンドのRAV4のベーシックパッケージの開発を行っているので、今回は標準オーディオのパッケージ開発を行いました。

alt




ドアスピーカーはどちらも16センチで、プレミアムがドアに低音のみが送られているのに対して、標準ではフルレンジで全音域が再生されています。

alt




大きな違いはダッシュの上がプレミアムがコアキシャル2WAYに対して標準はツイーターの無いスコーカーだけで、標準はスコーカー部分にもアンプからフルレンジで音が送られて来ています。

alt





プレミアムではスコーカー部分にアンプ側で低音が入らない様にしてあるので、ツイーターに中音が入らない様にコンデンサが1個付いていますが、これはリード線をカットしてスコーカー部分のみを鳴らす様にしてあります。

alt





標準オーディオにもコンデンサが1個付いていますが、これはスコーカーに低音が入らない様にするための物で、ツイーター用に比べてスコーカー用は容量が3倍必要なのに、かなり小さいので質感が悪く、中音域ががさついて聴こえるので交換する事にしました。

alt




値は同じで上質な物に交換して、ハンダ付けでは付く本数だけ放熱クリップを付けて、熱がコンデンサの内部に入らない様にして同じコンデンサでも更に艶のある音にします。

alt




コンデンサを交換したスコーカーをダッシュに戻して、ピラーの根元までツイーター用のピュアディオブランドのPSTケーブルを引いていき、スタンドを使って適切な仰角振り角を付けたJBLの508GTIのツイーターを取り付けて、中音と高音を分離して鳴らす様にしました。

alt


これでデリケート高音域はガラスの反射が無くて滑らかな音で再生されます。



ドアの16センチで低音域を鳴らして、スコーカーで中音域を鳴らして、ツイーターで高音域を鳴らすフロント3WAY構成にするのはグローブボックス下に設置したピュアコンで、新型RAV4の標準オーディオのベーシックパッケージは初めての作業だったので、時間をかけてパーツの値を探り出しました。

alt




ドアの外板は残響があるので、4種類の防振材を貼り合わせてベーシック防振の施工を行い、これでベーシックのWパッケージとして完成しました。

alt

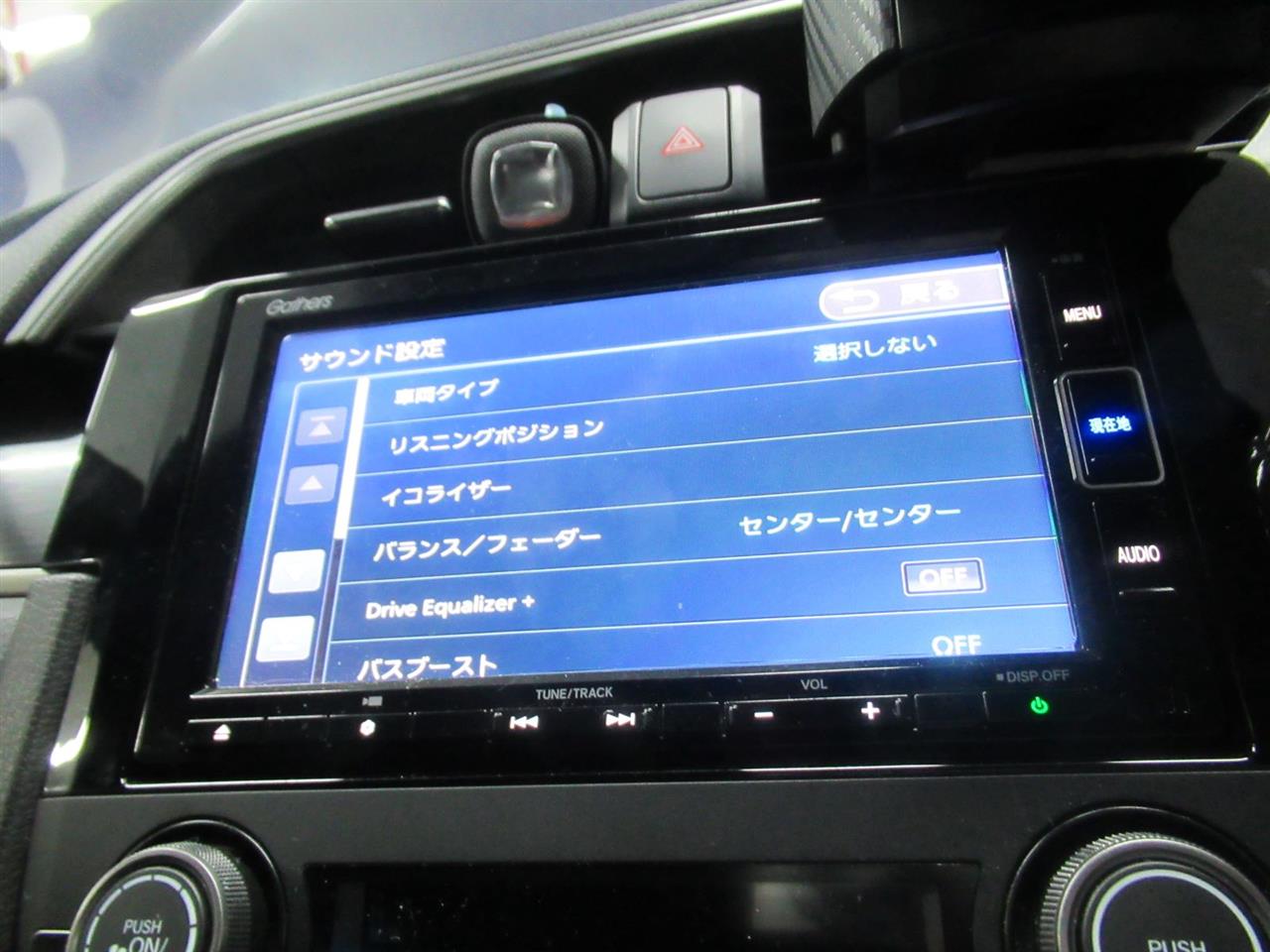

ディスプレイオーディオの中にはイコライザーという項目がありますが、バス・ミッド・トレブルの3トーンがあって、全てセンターで鳴らすか1クリック動かすかはかなり迷って、フェダーも含めてセッティングを詰めていきました。

alt


alt



新型RAV4ではプレミアムサウンドのお車が先に入庫して、後から標準オーディオが入庫するという逆のパターンでしたが、新型RAV4に関してはプレミアムよりも標準の方が作業に時間がかかりました。


現在宇部店には標準オーディオをベースにコントロールコンバーターを使ってフルシステムを構築している作業が入っていますが、このオーディオは純正にしては音にクセが無くて、システムアップすればそれにしっかりと答えてくれる音造りになっています。


新型のRAV4はきちんと施工すれば音楽好きな方を満足させる事が出来る底力を持っていると言って良いでしょう。


今回のRVA4のお客様は特にボーカル音域の改善に驚かれていて、スコーカー部分のコンデンサの交換を、放熱グリップを付くだけ付けて熱が内部に入らない様にした効果が良く出ています。


アメブロはこちら
Posted at 2026/11/19 10:08:19 | トラックバック(0) | カーオーディオについて | イベント・キャンペーン
2026年11月18日 イイね!

NーVAN 純正システムの音質アップ


今日ご紹介する1台は先日の宇部店の作業から、ホンダのNーVANです。

alt





オーディオレス車にホンダ純正のギャザーズのディスプレイオーディオが付いた状態で入庫となって、ベーシックパッケージの取り付けを行いました。

alt




元はドア下に16センチのフルレンジスピーカーが付いていて、全ての音域を鳴らしていたのを・・

alt





ダッシュの上にピュアディオブランドATXー25ツイーターを取り付けて高音のみを鳴らして2WAYスピーカーとします。

alt




フルレンジの16センチスピーカーかを2WAY化するのはグローブボックス下に設置したピュアコンで、フルレンジスピーカーの高音をカットして中低音のみにして、その足りない高音部分をATXー25で再生して、全ての音域が均等に鳴る様に設定します。

alt

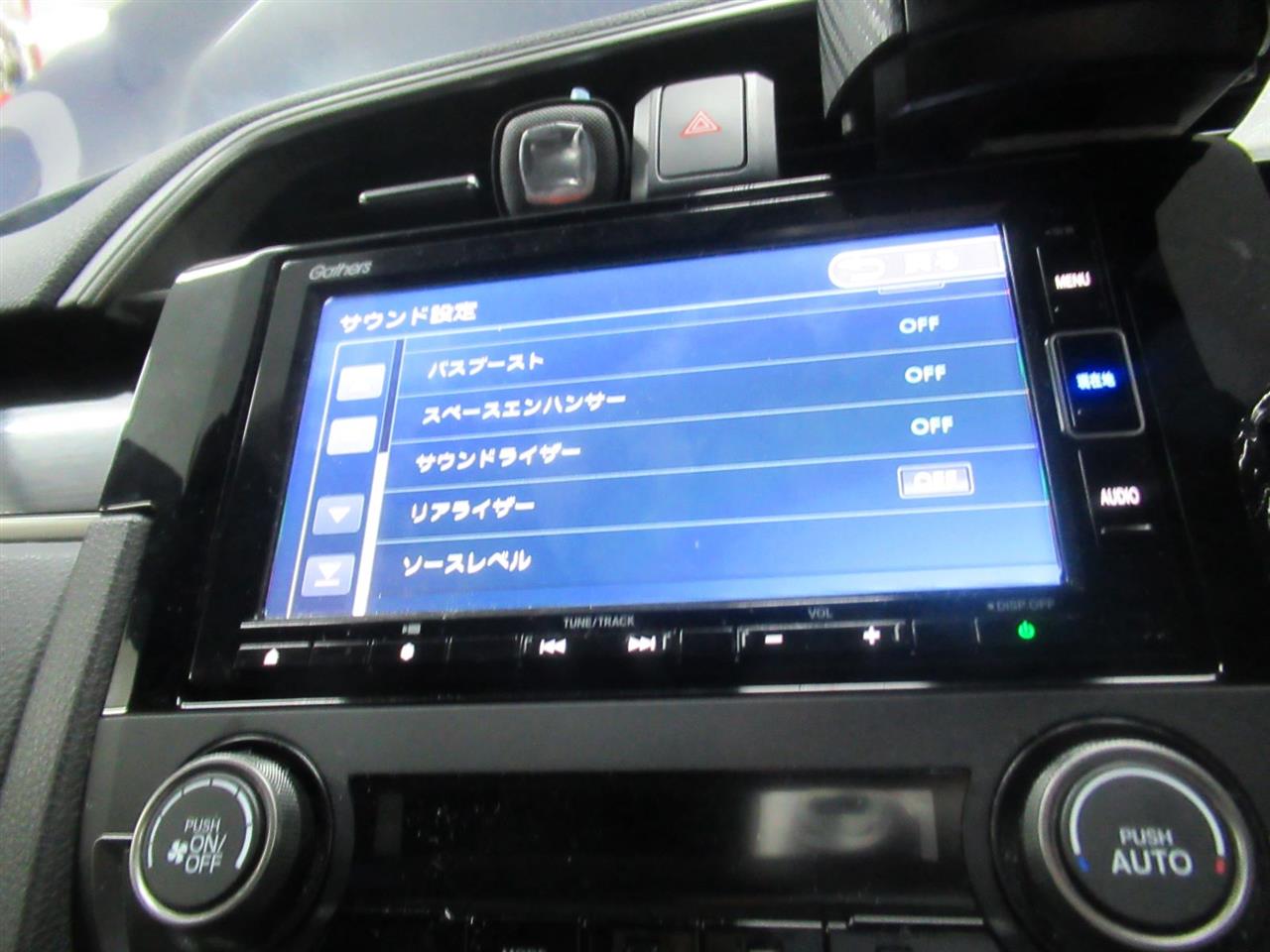

ピュアコンの設定以外ではディスプレイオーディオ内の機能を使って調整して、中身はパナソニック製で複数の音を強調する機能が入っていて、ノーマル時はかったるかったのでその機能がけっこう効いていましたがそれらを最低限で使用して、どぎつい感じがしない滑らかな音に変えていきました。

alt




パナソニックの製品は最初から100センチのディレイが効いていて、それでほんわか聴こえる様になっていたのを・・

alt




全てゼロにしたらシャープな音になって、これで音を強調しなくてもスッキリとした鳴りにになりました。


alt

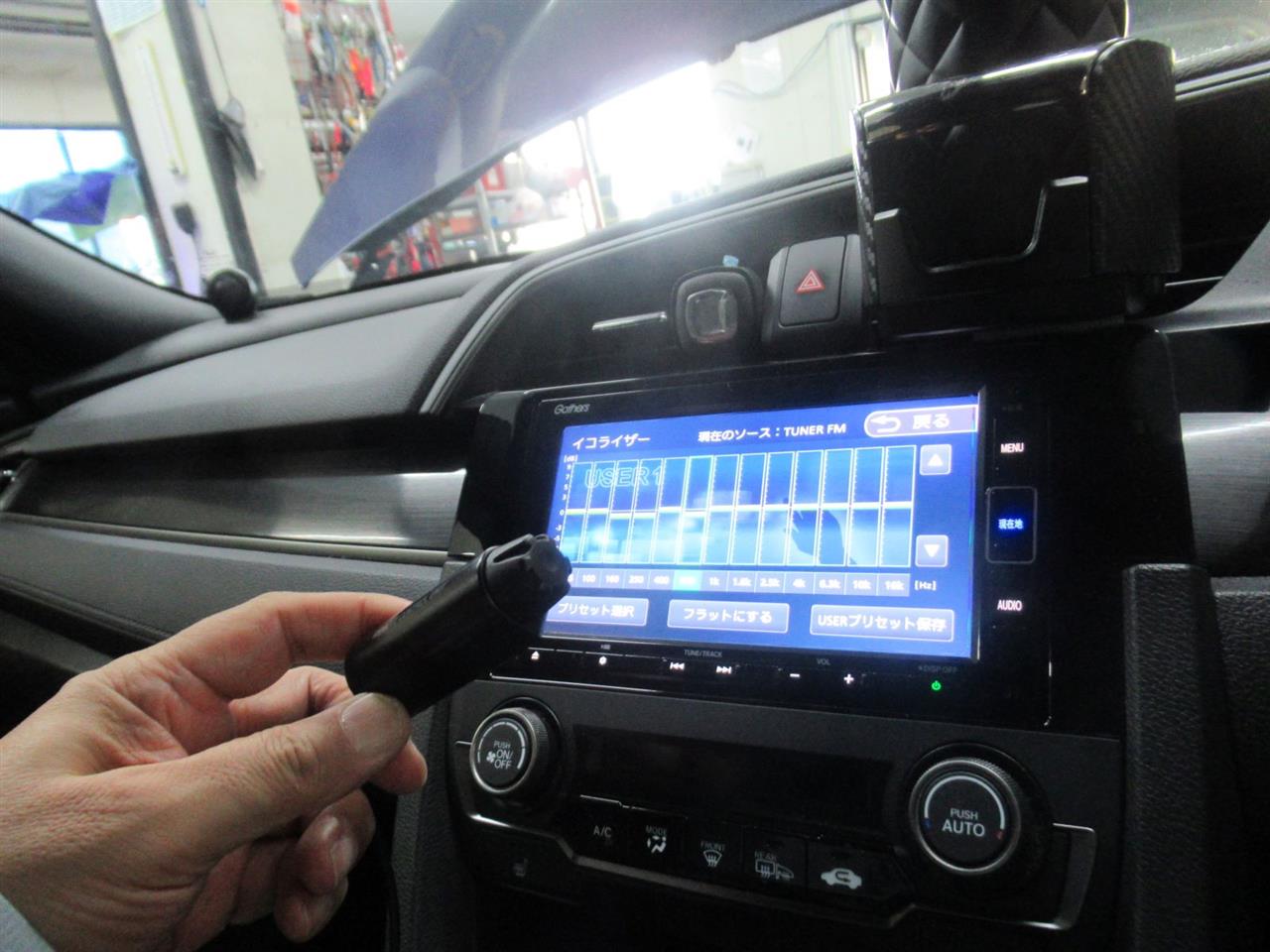

後はイコライザーを最低限1クリックづつ動かして、今回はマイナス方向に1クリック下げて、やや強くてまとわりつく感じを下げるというイメージでセッティングしました。

alt




最近のナビやディスプレイオーディオはイコライザーパターンをメモリーすると抑圧感を感じる事があるので、メモリー後に音を確認して、それでイメージが変わっていればまたメモリーして、それを繰り返して生音・生声に最も近いパターンを探します。

alt

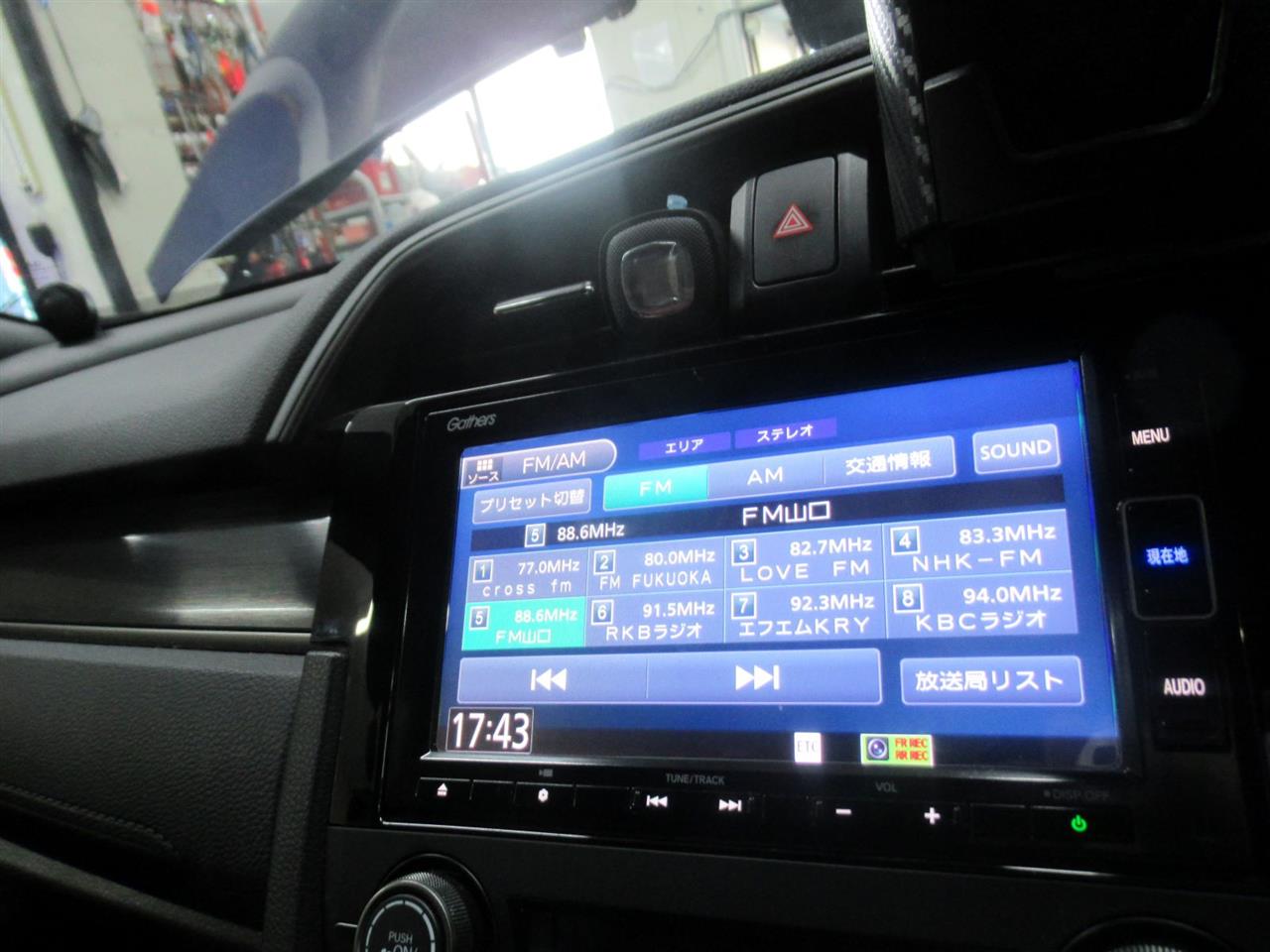

セッティングをしていた時間はFM山口がちょうど旧サウンドピュアディオスタジオから放送している時間で、今は権利を手放していますが、聴き慣れたスタジオの音が正確に再現出来ていました。


alt



純正のシステムにATXー25ツイーターとピュアコンと、ピュアディオブランドのPSTケーブルを加えただけですが、正確な音色で音楽やニュースが聴けるシステムにアップしました。
