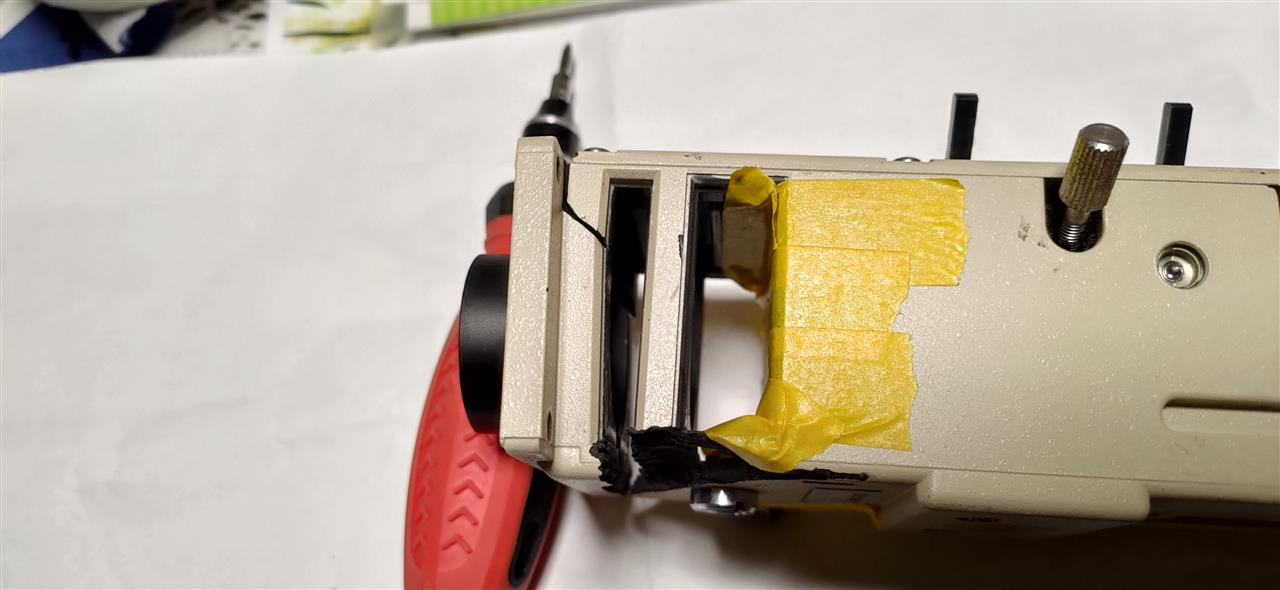

　ジャンク顕微鏡についていたBH-2 UMAはプリズムや結像レンズが入っている部分だけが残っていて、後の絞りやレンズが入っている部分が破損して失われていた。

　この部分は構造的にぶつけて破損することが多いらしく、破損したものがヤフオクに出ていることが時々あるらしい。

　たまたま出ていたので落札してみた。
　中身は２種のしぼりとレンズ数枚。これだけでもまともに買ったらかなり高価。壊れていないBH-2 UMAはヤフオクでも数万する。

　BH-2ベースの金属顕微鏡は、透過照明やコンデンサーがなく、普通の透過顕微鏡としては使えない。

　落射照明は破壊されていて、そのままではどうにもならない。

　ただし、付属のBH-2 UMAという落射照明用のしぼりやコンデンサーを内蔵し、フィルター類を取り付けられるユニットは、落射照明を鏡筒に導くキューブ部分を使うと有限遠補償光学系を無限遠補償光学系に変更することができる。これだけでもあれば、CH-2を一段ランクアップできる。具体的には鏡筒とレボルバーの間にユニットを追加できる。

　金属顕微鏡の対物レンズは通常のRMS規格より太いものが使われていてCH-2に流用できないものと思い込んでいたが、実は古い製品はRMSなのだった。なので、CH-2に移植して無限遠の対物レンズと結像レンズで無限遠補償光学系の顕微鏡として使用できるようになった。

　なお、金属顕微鏡の対物レンズは

×４　　MDPlan
×１０　MDPlan
×２０　MDPlan
×４０　MSPlan
×１００　MDPlan

がついていたが、×２０は歪んでいるらしく結像しなかった。

　×４０はおそらく壊れたので交換したのだろう。

　アクロマートは青と赤の色収差補正、Planで加えて周辺の歪みの補正が入っているので、金属顕微鏡のレンズでCH-2のE アクロマートレンズより写真撮影に向いたレンズになる。アクロマートは観察用だ。

　実際にみてみると、顕微鏡の破壊の惨状に比して、レンズは悪くない感じがする。


　金属顕微鏡のステージはもちろんメカニカルステージでXY方向につまみで動かせるが、金属を乗せて観察する関係で、生物顕微鏡より大きくできている。

追記:

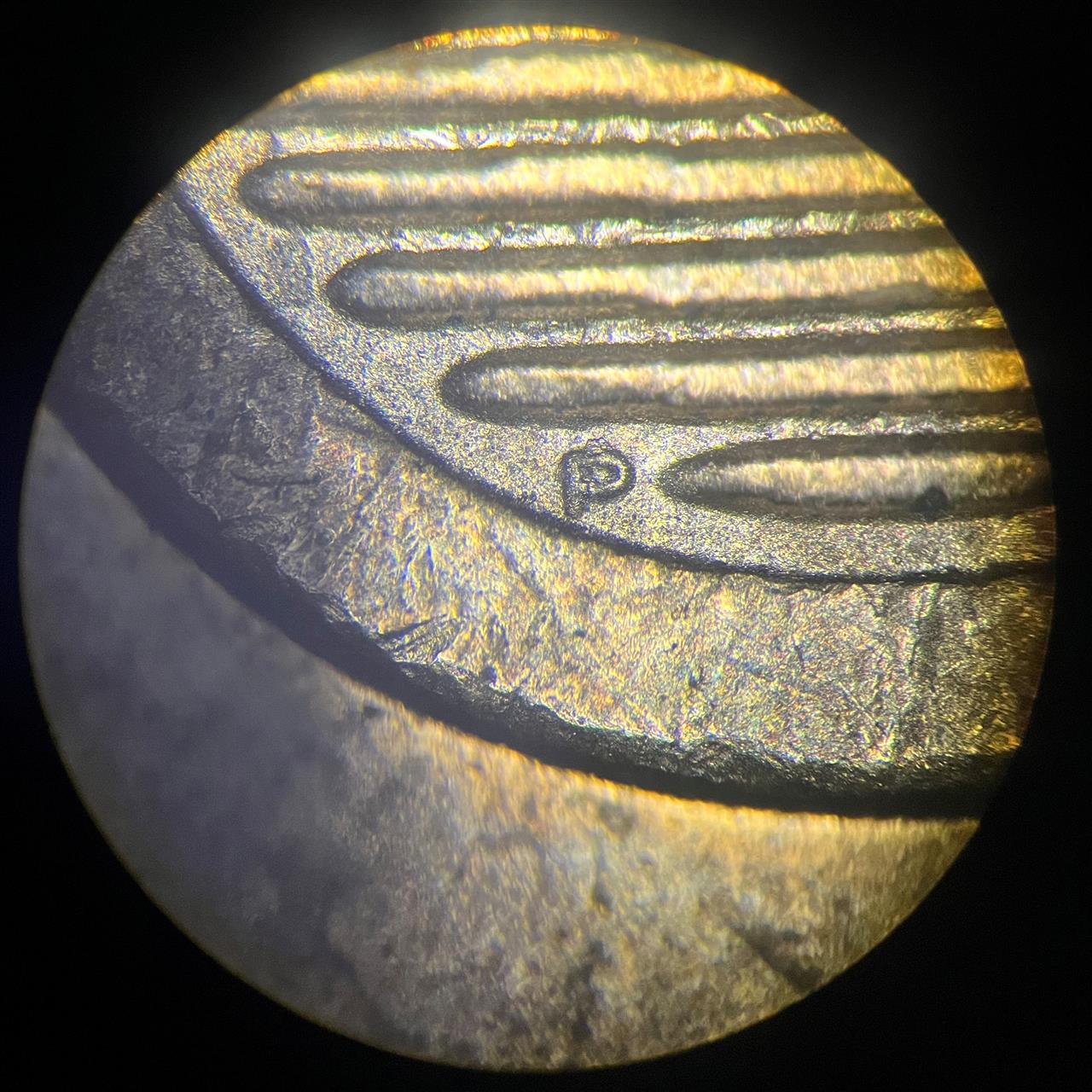

　透過光　コリメートで400倍を撮影。

　とは言え、コリメート撮影するためのアダプタもなしの手持ちなので、ピント合わせっすらままならない。

　オリンパス　CH-2には上位機種のBH-2の鏡筒を付けることができる。
　BH-2はBHの鏡筒と互換性があるそうなので、BH,BH-2と互換性があることになる。

　で、ヤフオクでいかにもジャンクなBH-2 UMA(正確にはこれは落射照明用のイルミネーターの型番)という金属顕微鏡がでていた。

　三眼鏡筒にCマウント＋αがついているのでほしいが、金属顕微鏡の落射照明ユニットが何か似ぶつけたか何かでもぎ取られている状態。金属を扱う工場にあったもののようで、扱いがよかったようには見えない。

　これはカンペキにジャンクであることを覚悟してライバルと争っていた。
　結果落札できたが、思いの外高くついてしまった。

　BH（BH-2)とはいえ一般の顕微鏡とはかなり構成が違う。ステージも形状が違うし、下から当てる照明もない。鏡筒の下にある落射照明ユニットがないと見えないのだ。

　各部を清掃してみたが、三眼鏡筒の光路選択部（接眼レンズ、カメラ＋レンズ、カメラの3切り換え）が動かない。そもそも、選択するための棒（ノブ）が動かない。

追記:
　BH-2　UMAという落射照明ユニットは、今付いているものだけでもこれを使うと無限遠補正光学系で顕微鏡を使えるようになるそうだ。
　もっとも、そのためにはレンズも無限遠用に交換する必要があり、金属顕微鏡のレボルバーごと移植する必要がある。

追記:
　金属顕微鏡は、ステージに横方向の衝撃が加わってレールにゆがみが生じていたり、×20の対物レンズがゆがみ？で使えなくなっていたりした。
　顕微鏡を倒す、何かをぶつけるなどのことがあった様子。
　金属を扱う工場で使っていたようで、×20，×40ぐらいを中心に使っていた様子。
　×40は一つグレードが落ちるものに買い替えられていた。おそらく壊したのだろう。
　取りあえず、修復が効いている部分が多い。
　使えない、失われているのは
・×20対物レンズ（歪んでいるらしくまともに結像しない。めっちゃ高い）
・BH-2 UMA　落射投光器の後部分
　ステージは変形を修正し調整した。
　三眼鏡筒は何とか使えそう。

　落射専用で使うか、BH-2の本体を安く買って普通の顕微鏡としても使えるようにするか。Dplanのレンズがついたものがあったらほしい。

　私は研究室時代、細胞形態学の研究室にいて、顕微鏡を使って研究をしていた。光学機器とは相性が良く、顕微鏡も早くからかなり使いこなせていた。

　今の職場では一応顕微鏡を使えるが、生徒用のものはもう話にならないぐらいひどい。教員用のはいいのがあるけれど、ほとんどが生徒が見つけられない観察対象をボロボロの顕微鏡で探し出すというめちゃくちゃストレスのたまることをやらされている。ものすごくよいグレードの顕微鏡なのに中高生にボロボロにされていて、しかも管理もまともにされておらず、ミクロメーターにピントが合わないし（接眼レンズの棚が押し込まれている）、レンズも痛んでいてひどく解像度が悪いし、ピントが合わないし、反射鏡もグラグラで機能しないし。

　そんなことの繰り返しの中、自分専用のいい顕微鏡が欲しいなあと思っていた。

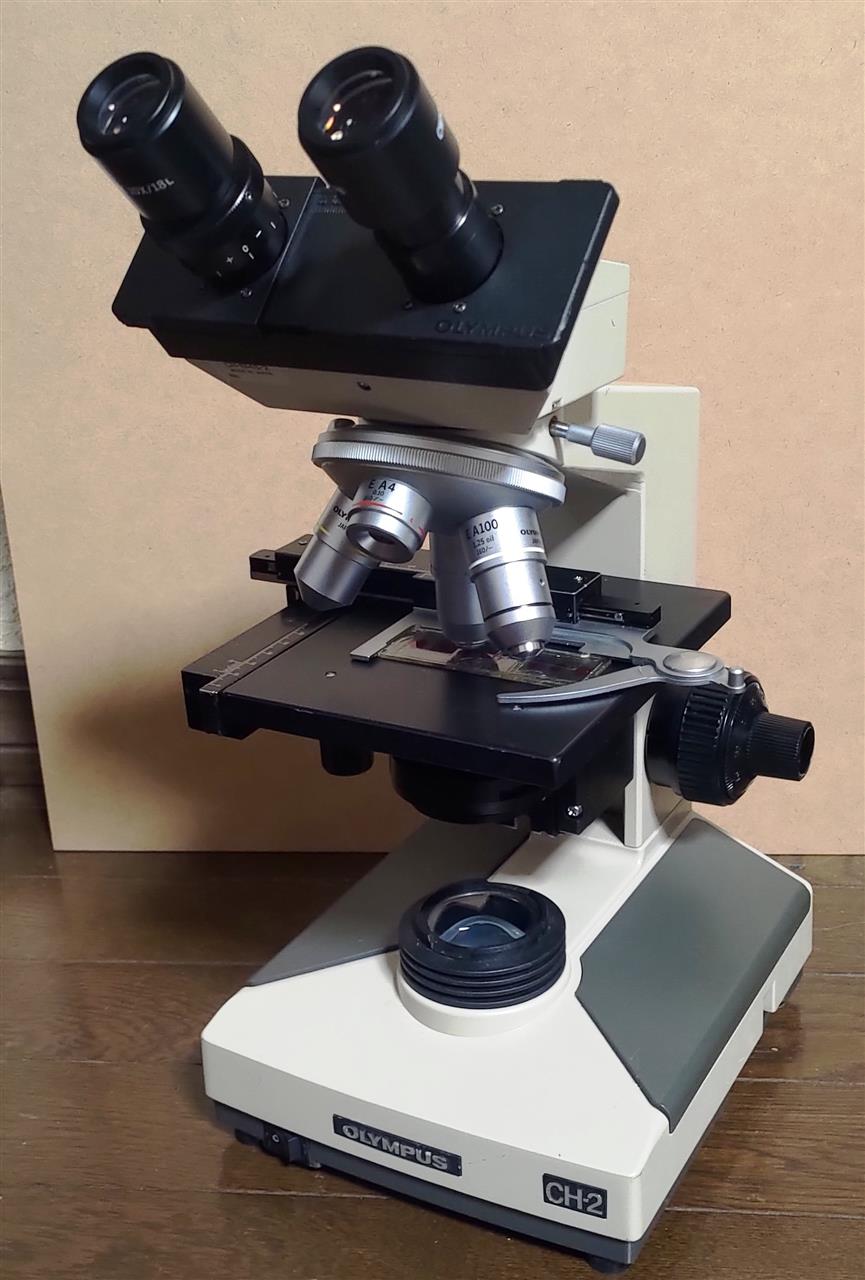

　先日、小さなものを見ながらの作業や観察用にメルカリでNIKONの状態のいい現役製品の実体顕微鏡を買ったのだが（結構痛い出費になった）、実体を買うなら普通の顕微鏡も欲しいと思っていろいろ見始めて、ジャンク価格のオリンパス　CH-2を買ってみた。
　ジャンク価格なのでレンズのかびぐらいは覚悟していたが、ところがどっこい、大当たり！
　レンズは厳重に大きな乾燥剤で保管されていたらしく、極めていい状態。


　照明の調整ダイヤルが壊れていたけれど、こんなものは簡単に直せる。

　学生時代に慣れた機種（だと思う）で、とてもなじむ感じ。
　よく研究室などで使っているものだが高級機種ではない。
　とは言え、本来の価格は目が飛び出る価格だ。

　いい買い物で、ちょっと幸せ気分だ。


　

　父親が肺気腫で酸素飽和度のモニタリングが重要になり、かつ新型コロナが広がりはじめ肺の状態のモニタリングが必要になったため、いくつかパルスオキシメーターを買った。

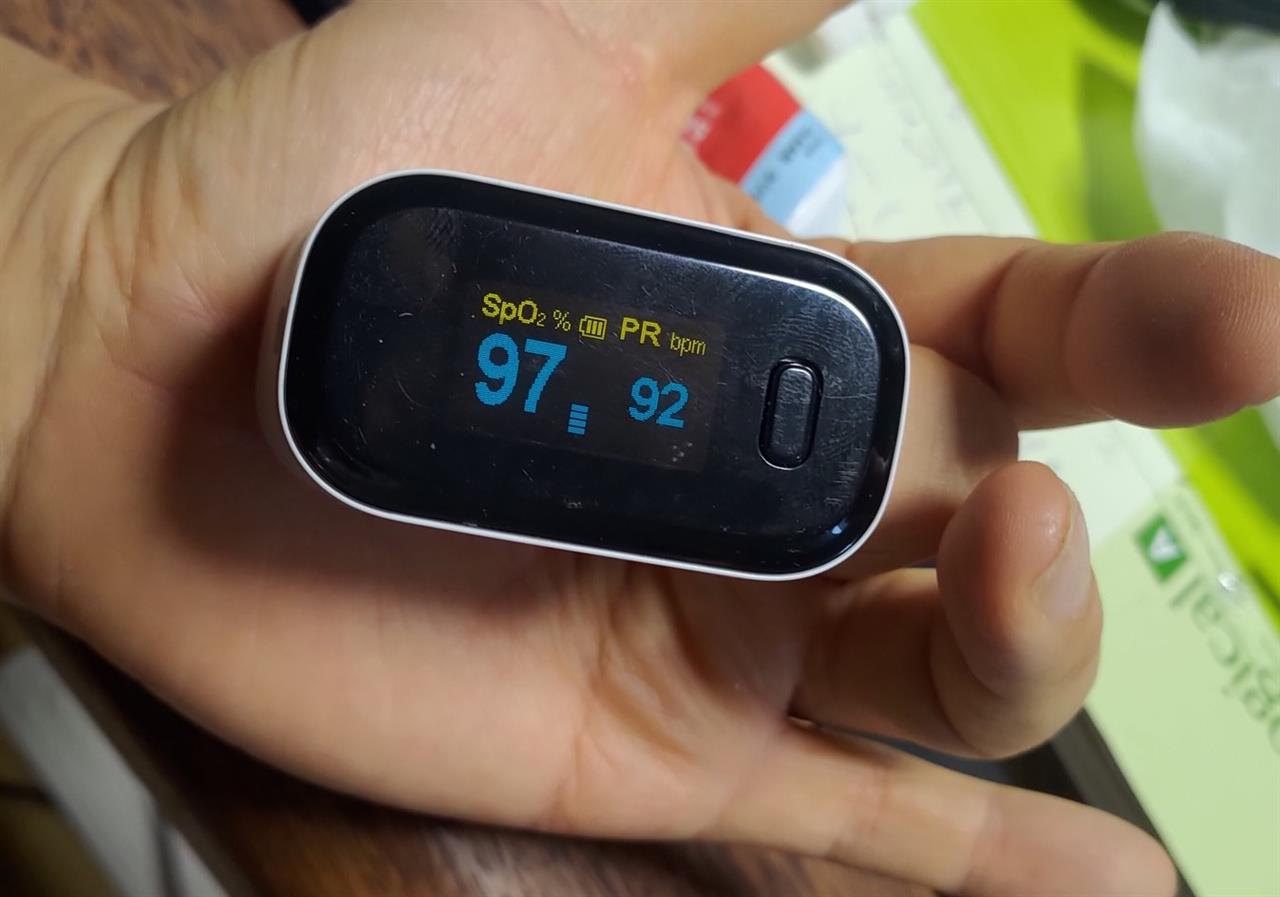

　そのうち、父親用に買ったドリテックのものは医療機器としての承認を受けているものだが、安価に型中国製のものはそうではなかった。ただ、有機ディスプレイで表示が綺麗、かつ情報が多いことから自宅ではなく実家に置いて使い続けていた。

　その中国製のパルスオキシメーターが電源を入れても指をはさもうとすると電源が落ちるという症状を示すようになった。

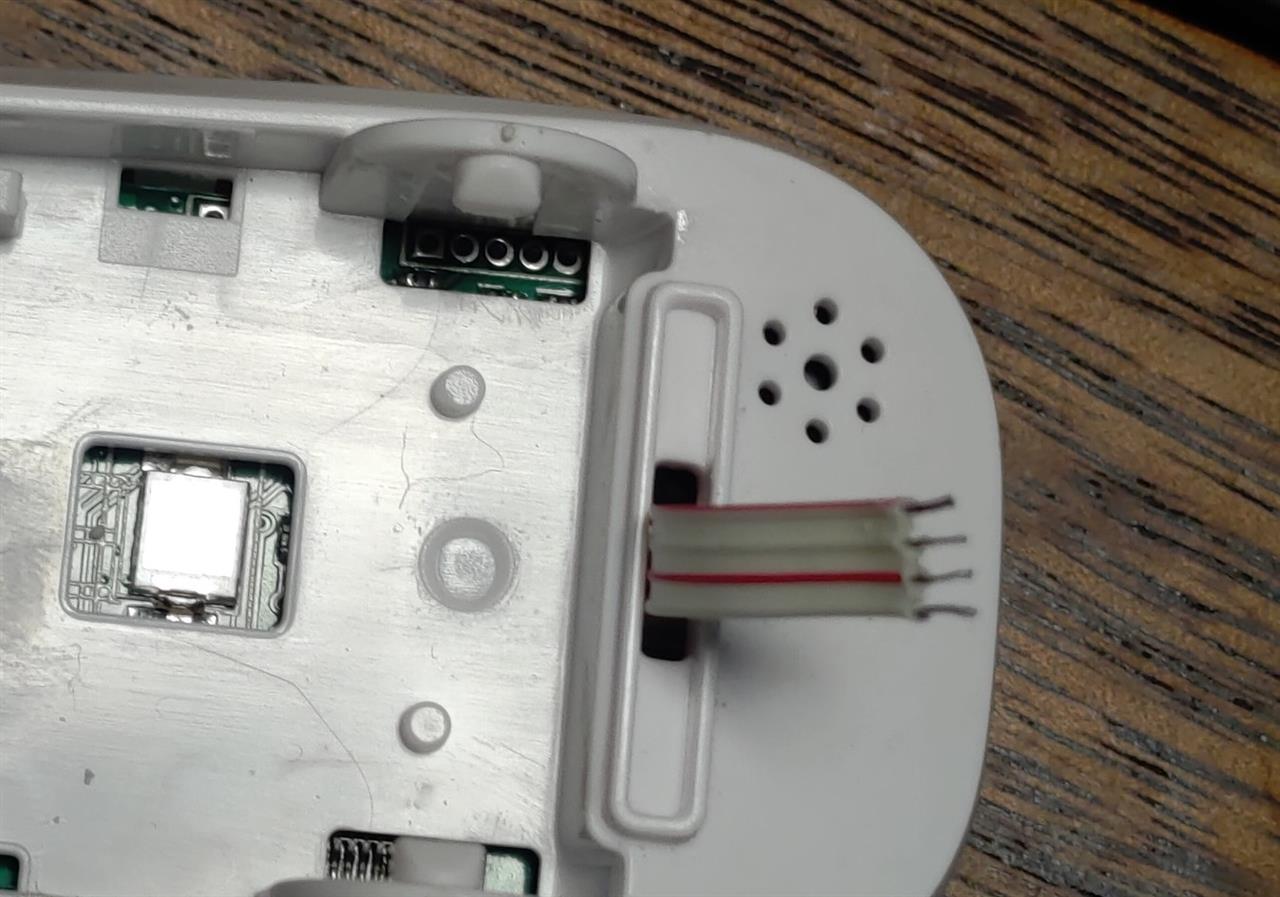

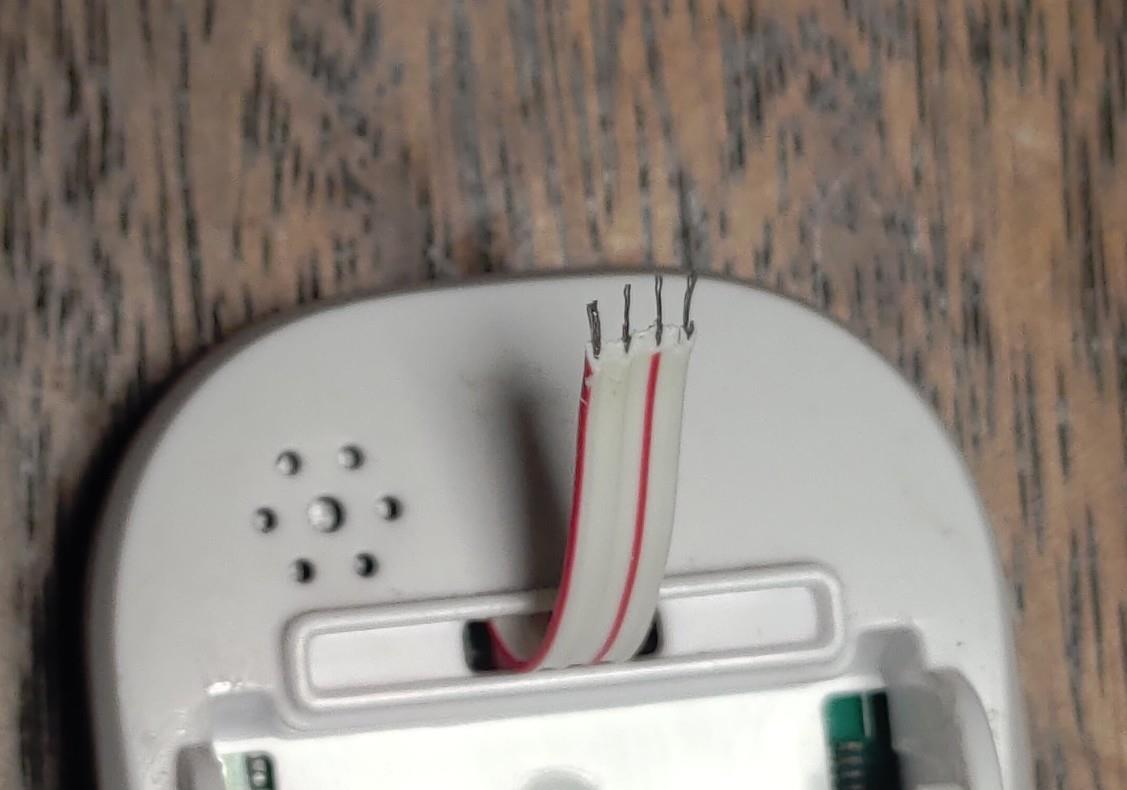

　外から見て、本体側基板と電池ボックス兼計測用LEDがある側をつなぐフラットケーブルのハンダ付け部がちぎれかけているのだろうと推察。
　早速分解してみた。
