【ビート】【E07A改R2_0】スライドカムプーリ交換

【ビート】【E07A改R2_0】スライドカムプーリ交換 ちょっと炎上しそうなネタなのだが・・・



E07A改R2_0 納車前にシリンダ判別センサのエラーでエンジンチェックランプが点灯する問題があった。

・・・これは以前お世話になっていたショップさんでのE07A改R1_0、E07A改R1_1、E07A改R1_2でも毎回生じていた問題。



納車前に、依頼先さんにいろいろトラブルシューティングして頂き、

・気筒判別センサの定番の樹脂溶解はナシ(写真を頂いた)
・センサ交換検証も症状は同じ(写真を頂いた)
・断線調査は問題ナシ
・純正ECU交換も症状は同じ

・・・を確認済。



基本的にはタイミング調整の問題で起きうるトラブルだが、調整でうまくいかないので・・・

可能性は低いが、問題切り分けとして、スライドカムプーリ内側の気筒判別センサ用の検出歯を疑ってみた。

(※この手の磁気で回転検出などを行うセンサを仕事で使うケースが多いのだが、微妙な位置関係や、センサメーカの推奨モジュール形状が適正でないとパルスを適切に拾えないケースが多いのもあり・・・)




トラブルシューティングのために、昨日、E07A改R2_0の依頼先さんを訪問し、一日作業。



スライドカムプーリ SSI製とBES製

使っていたのはS,S,I製可変カムプーリ(写真上)なのだが、ダメ元でBES製カムプーリ(写真下、中古品を安く売って頂いた)に交換検証してみることに。





ともに、スライドカムプーリの外周部分は純正追加工品のようで、いくら見較べても、シリンダ判別センサの検出ドグの形状には違いが見当たらない。

また、内側の加工部などで、アキシャル方向のオフセットの違いなどもないように思われる。

なので、結構ダメ元トライ。
(※ダメ元だけど、半日以上はかかる作業なので大変)



SSI ビート E07A 調整式カムプーリ スライドプーリ カムスプロケット

これがS,S,I製のスライドカムプーリ。

インナー部分がジュラルミンで軽量だったり、ボルト頭がカバーに干渉しないよう、長穴が凹+極低頭ボルト使用だったり・・・
・・・と工夫をされた良い品。



BES ビート E07A 調整式カムプーリ スライドプーリ カムスプロケット

BESさんの在庫中古品を譲って頂いたもの。

干渉対策で、購入時に点いていたキャップボルト(=六角穴付きボルト)は全て、極低頭ボルトに交換した。






→ 高解像度画像(PC向け)

→ 高解像度画像(スマホ向け)

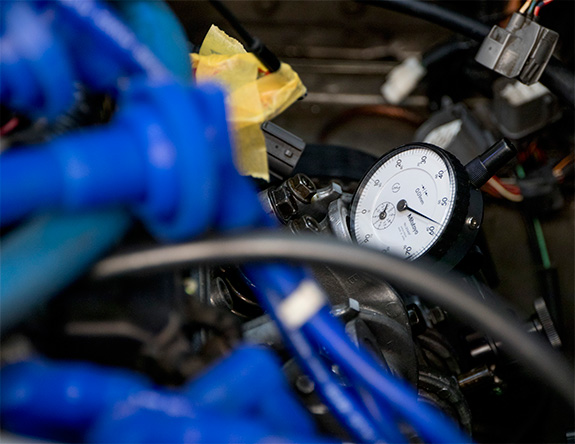

スライドカムプーリの交換後のクランクオフセット調整。

私もアライメント作業をすることはあるのでダイアルゲージを読むことはできるのだが、ここはチューナーさんにお任せ。

でも、ダイアルの読み方などは慣れているので、解説付で作業をして頂いたので、作業内容は良く理解できた。勉強になった。



で・・・



・・・作業の工夫点としてとしては、内視鏡をノートPC接続し、クランク軸側での作業時に、クランク直近でダイアルゲージを見えるように。

(※別に内視鏡じゃなくてUSBカメラのPC接続でも良いし、デジカメやGoProなどのHDMI出力をPC接続でも良い)



・・・で、タイミングライトを使って、ゼロ位置調整。





説明がつかないので炎上しそうなのだが、BES製スライドカムプーリではエンジンチェックランプ問題が全く出なかった。

・シリンダ判別センサとの微妙な位置関係(ラジアル、アキシャル方向)
・検出歯の微妙なモジュール形状の違い
・材質の違い(BES製は鉄、SSI製はジュラルミン)

のいずれかぐらいしか思い当たらないケド、事実としてあっさり解決してしまった。



以前お世話になっていたショップ作のE07A改R1_0~R1_2では、納車時にエンジンチェックランプが点いていなくても、納車後、高回転まで回してみるとエンジンチェックランプ点灯・・・

・・・という症状が頻出したが、今回はそれも問題なし。9400rpmまで問題なしを確認。




依頼先さん、ありがとうございましたm(u_u)m


ひとつのトラブルに対し、考えられることを順に検証して問題の切り分けをする・・・・のは当たり前のプロセス(大変だケド)なのだが、それを「できない」、あるいは「しない」、エンジニア、プロ(?)が世の中には多いので、こういったプロセスにお付き合い頂けるのは本当にありがたい。





※高価だったS,S,Iのスライドカムプーリ(送料込39718円・・・)をどうしようか思案中。

少なくとも私のE07A改で問題が出ているものをヤフオク出品するのも良くないな、とも思うし。

シリンダ判別センサとの関係を無視すれば、低イナーシャで良い製品なので、純正ECUを撤去し、フルコンだけで制御する将来のために保管しておくのもひとつの選択肢。

フルコンのみでE07A改制御されている方で、欲しい方がいれば、相談ください。







9.24の烈参戦のためにでっち上げた暫定セッティングは本当に暫定だったので、向こう2~3週間で(とはいっても今週は出張で作業できない)、再度煮詰めていく予定。

噴射タイミング(EOT)なんかも向き合う時間があれば取り組みたいが、それはもうちょっと先の話かも。



おまけ

HONDA ホンダ E07A改 エンジンヘッド

→ 高解像度画像(PC向け)

→ 高解像度画像(スマホ向け)

E07A改R2_0 のアッセンブリ工程で、自分で写真撮影をすることができなかったので、いくらか写真を撮らせて頂いた。
(あまり良い写真を撮れなかったケド・・・>_<)

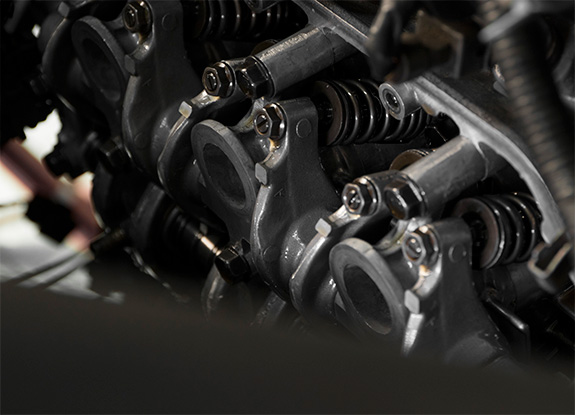

写真はIN側、friXionの10mmリフト対応強化バルブスプリング周辺。

エンジンヘッド内って美しいよなあ・・。
